11
08.03/WE
ORGAPACK OR-H 20 A
6
5
2
3
1
7
4

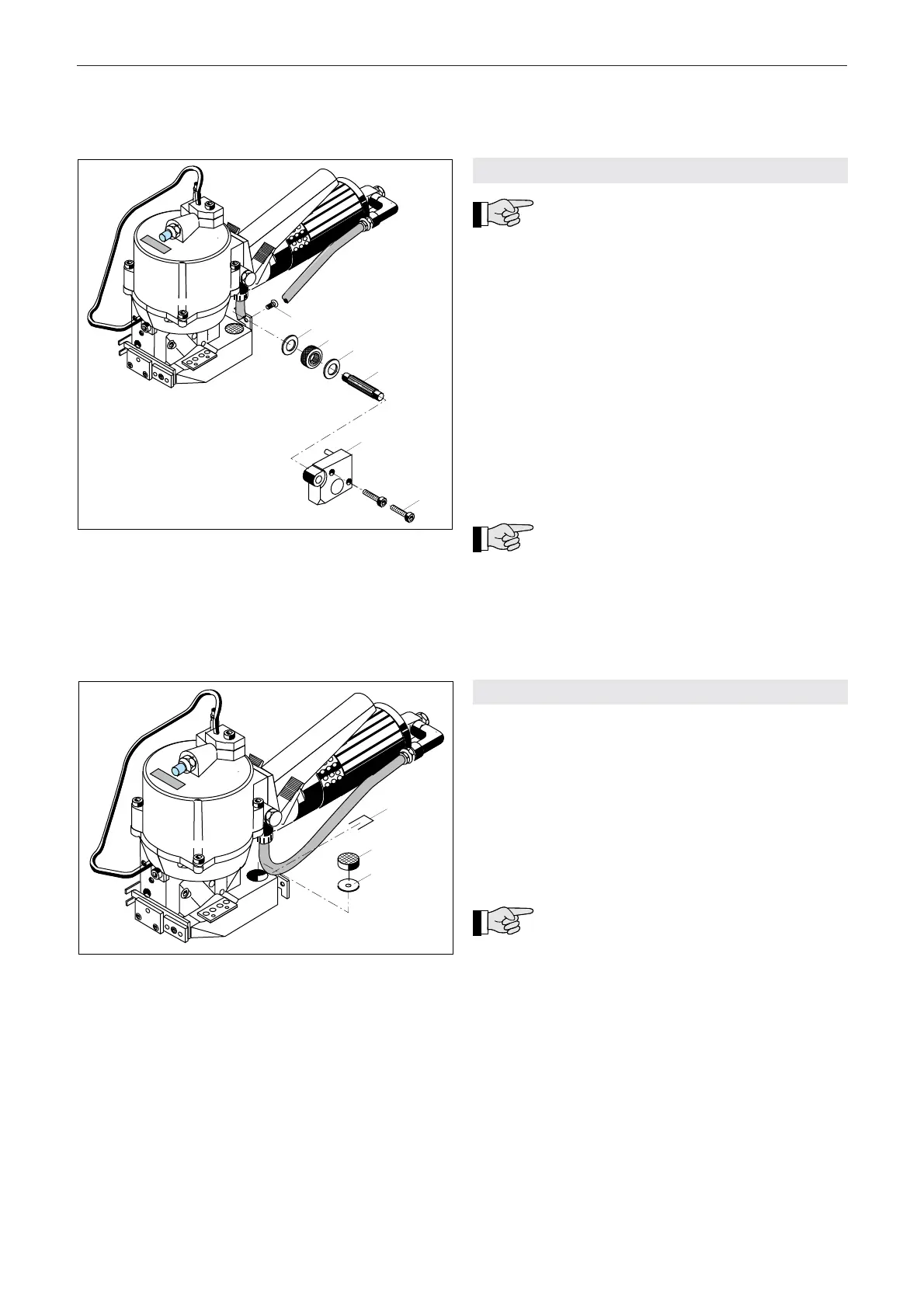

Fig. 13
7.4 SPANNRAD ERSETZEN
Dreht das Spannrad durch, bevor die ge-
wünschte Bandspannung erreicht ist, muss
das Spannrad ersetzt werden (Voraussetzung: Spiel
richtig eingestellt, siehe Kapitel 7.2).
Ausbau
– Gerät von Luftanschluss trennen.
– Eine Senkschraube (13/1) entfernen.
– Zwei Zylinderschrauben (13/3) entfernen.
– Lagerplatte (13/2) entfernen.
– Motor bis zum Anschlag hochziehen und Spannrad
(13/6) mit Spannwelle (13/4) ausbauen.
– Spannrad mit Gegenscheiben (13/5) und (13/7) von
Spannwelle entfernen.
– Spannrad ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
Innenverzahnung des Spannrades leicht mit
Klüberfett GBU Y 131 (Microlube) einfetten.
Spannrad (13/6) so montieren, dass die Andrehung
des Spannrades zum Getriebegehäuse steht.
– Nach dem Einbau Spiel zwischen Spannrad und
Spannmatrize einstellen (siehe Kapitel 7.2).
3
2
1
Fig. 14
7.5 SPANNMATRIZE ERSETZEN
Ausbau
– Gerät von Luftanschluss trennen.
– Spannrad ausbauen (siehe Kapitel 7.4).
– Sicherungsdraht (14/1) entfernen.
– Spannmatrize (14/2) und Unterlage (14/3) von unten
ausstossen. Spannmatrize ersetzen.
– Bohrung in Grundplatte reinigen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
Unterlage (14/3) so einsetzen, dass die
gerundete Seite oben liegt. Neuen Sicher-
ungsdraht (14/1) montieren.
– Nach dem Einbau Spiel zwischen Spannrad und
Spannmatrize einstellen (siehe Kapitel 7.2).
