42
08.03/WE
ORGAPACK OR-H 20 A

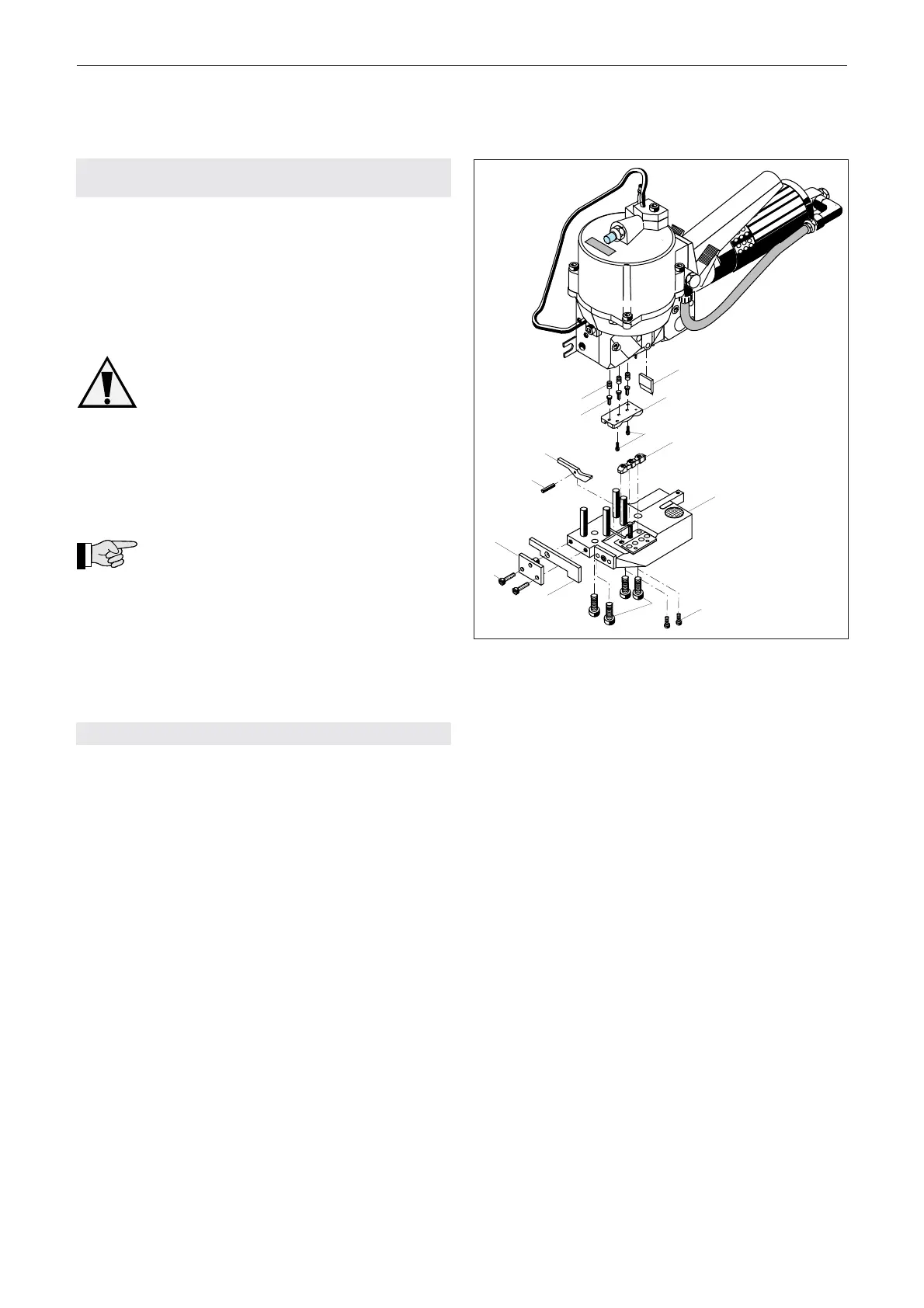

Fig. 15
7.6 REPLACEMENT DU COUTEAU,
DE LA MATRICE ET DU POINÇON
Démontage
– Déconnecter l’air comprimé.
– Enlever les deux vis cylindriques (15/9), la plaque de
butée (15/10) et le levier de guidage (15/8).
– Enlever les quatre vis cylindriques (15/6).
– Eloigner la plaque de base (15/5) du carter.
– Oter les deux vis cylindriques (15/3) et la matrice
(15/2) et les remplacer.
Les goujons de l’éjecteur (15/13) et les
ressorts à pression (15/14) peuvent tomber.
– Oter les deux vis cylindriques (15/7) et éloigner
prudemment le poinçon (15/4) et le remplacer.
– Enlever le couteau de coupe (15/1) et le remplacer.
Remontage
– Le remontage se fait dans l’ordre inverse.
Assurer les vis cylindriques neuves (15/3),
(15/6), (15/7) avec de la Loctite 243. Avant
de remonter la plaque de base (15/5), il faut faire
attention à ce que les goujons (15/11) de l’éjecteur
(15/12) soient montés avec la surface fraisöe contre le
bas.
– Aprés le remontage, régler la profondeur de coupe
(voir chapitre 7.3).
7.7 NETTOYAGE DE L’APPAREIL
Toutefois, en cas de fort encrassement il est recom-
mandé de le nettoyer régulièrement. Il faut surtout tenir
propres les organes d'estampage, la molette de
tension et la matrice de tension. Nettoyer par simple
soufflage à air comprimé (protections pour les yeux).
