Orgapack 100 Series - Aufbau; 4 Beschreibung; Funktionsprinzip

6
08.03/WE
ORGAPACK OR-H 20 A
1
2
3
4
5
6
7
8
910
11
12
4.2 FUNKTIONSPRINZIP
– Festklemmen des Bandes durch Druck auf Zahn-
platte (2/2).
– Spannen im Transportrad-Prinzip (2/1).
– Verschliessen durch Stanzen der Bänder (2/3).
– Abtrennen des Bandes mit Messer (2/4).

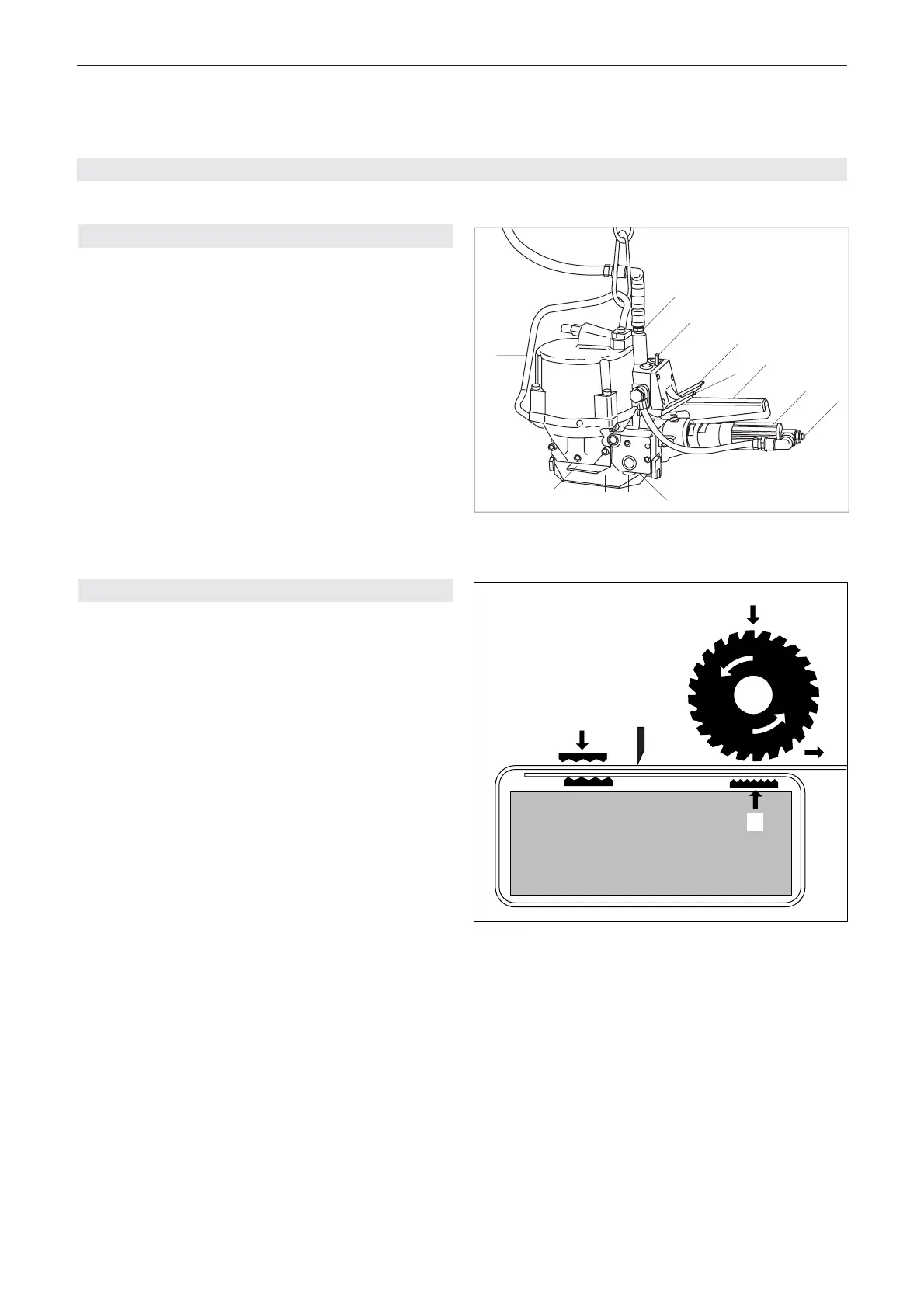

4 BESCHREIBUNG
4.1 AUFBAU
1 Luftanschluss
2 Klinke (Spannvorgang unterbrechen)
3 Gelbe Taste (Verschliessen)
4 Grüne Taste (Spannen)
5 Handgriff
6 Druckluftmotor
7 Druckreduzierventil
8 Spannrad
9 Matrize
10 Grundplatte
11 Verschliesszangen
12 Aufhängebügel
Fig. 1
Fig. 2
1
2
3
4
