Orgapack 100 Series - Remplacement de la Molette de Tension; Remplacement de la Plaque Dentée

41
08.03/WE
ORGAPACK OR-H 20 A
7.4 REMPLACEMENT DE LA MOLETTE
DE TENSION
Si la molette de tension patine avant que la
tension souhaitée ait été atteinte, cette
derniére doit être remplacée (condition préliminaire: le
jeu est correctement réglé, voir chapitre 7.2).
Démontage
– Déconnecter l’air comprimé.
– Enlever la vis noyée (13/1).
– Enlever les deux vis cylindriques (13/3).
– Oter la plaque d'appui (13/2).
– Soulever le moteur jusqu'à la butée et démonter la
molette de tension (13/6) avec l'arbre de tension
(13/4).
– Enlever la molette de tension de l'arbre de tension
avec les contre plaques (13/5) et (13/7).
– Remplacer la molette de tension.
Remontage
– Le remontage se fait dans l’ordre inverse.
Graisser légèrement la denture interne de la
molette avec la graisse GBU Y 131
(Microlube). Remonter la molette de tension (13/6) de
telle façon que l'entraînement de la molette de tension
soit sur le carter
de protection des engrena ges.
– Après le remontage régler le jeu entre la molette et la
plaque dentée (voir chapitre 7.2).
6
5
2
3
1
7
4

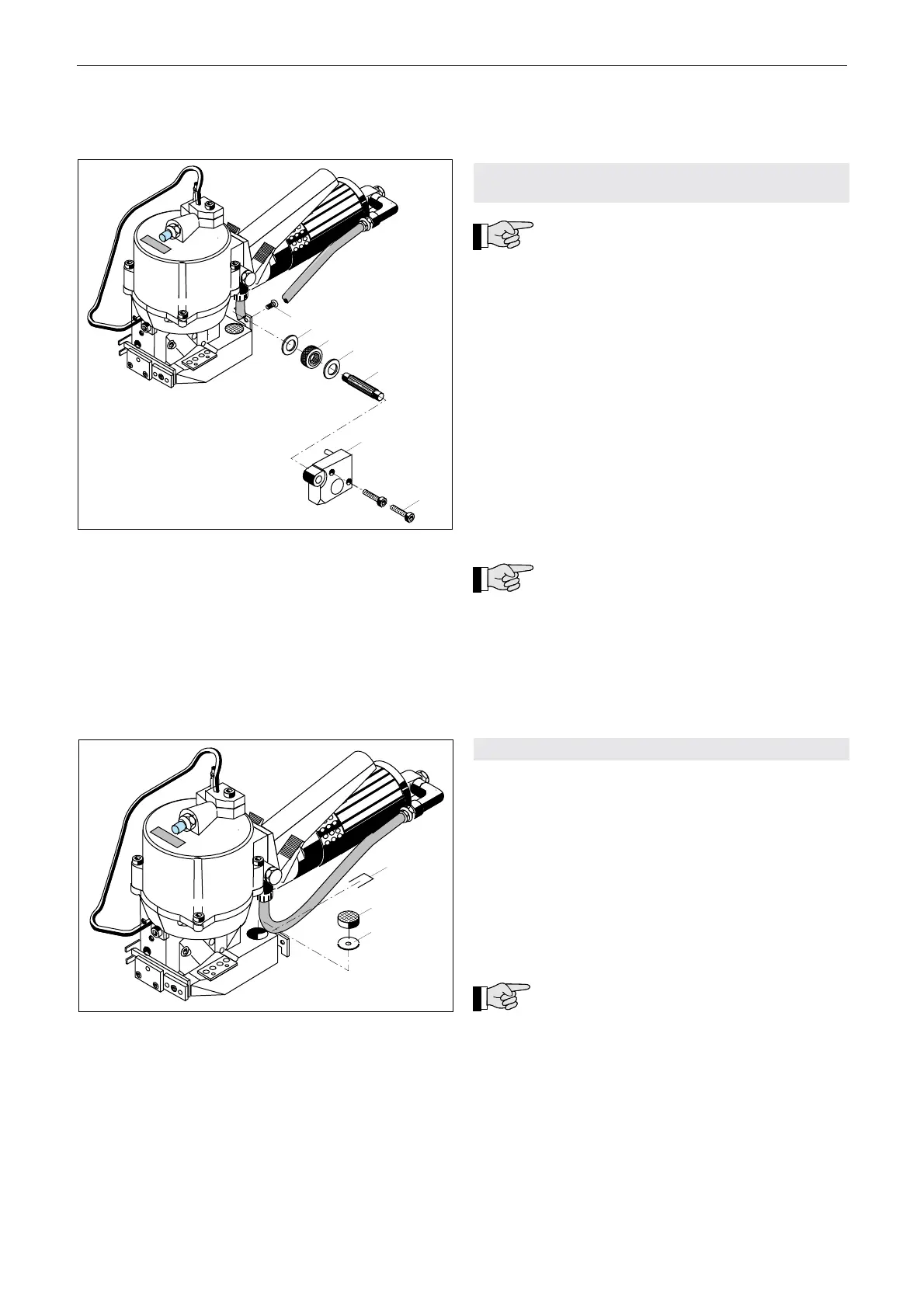

Fig. 13
3
2
1
Fig. 14
7.5 REMPLACEMENT DE LA PLAQUE DENTÉE
Démontage
– Déconnecter l’air comprimé.
– Enlever la molette de tension (voir chapitre 7.4).
– Enlever le fil de sécurité (14/1).
– Ejecter par dessous la plaque dentée (14/2) et la
rondelle d'écartement (14/3). Remplacer la plaque
dentée.
– Nettoyer le trou dans la plaque de base.
Remontage
– Le remontage se fait dans l’ordre inverse.
Fixer la rondelle d'écartement (14/3) de telle
façon que le côté arrondi soit contre le haut.
Monter un fil de sécurité neuf (14/1).
– Après le remontage régler le jeu entre la molette et
la plaque dentée (voir chapitre 7.2).
