ORGAPACK OR-H 20 A
5 MISE EN SERVICE
5.1 SUSPENSION DE L‘APPAREIL
L’appareil peut être suspendu à un câble avec ressort
par le crochet (3/1) compris dans la livraison. Ce
crochet est conçu pour que l’appareil puisse être
suspendu horizontalement ou verticalement.
En option, on peut obtenir une bride universelle qui
permet en plus une suspension latérale de l'appareil.
5.2 RACCORDEMENT PNEUMATIQUE
Le moteur et le piston de sertissage sont lubrifiés par
le brouillard d‘huile contenu dans l‘air comprimé. Par
conséquent, la condition impérative pour un fonction-
nement fiable de l‘appareil est une alimentation sans
défaillances en air comprimé traité. Cette condition
n‘est remplie que par l‘utilisation d‘une unité de
traitement composée d‘un déshumidificateur, d‘une
soupape de réduction de pression, d‘un manomètre et
d‘un dispositif de création de brouillard d‘huile.
L‘huileur doit fournir suffisamment de brouillard d‘huile.
La longueur du tuyau entre l‘unité de traite-ment de
l‘air comprimé et l‘appareil OR-H 20 A ne doit pas
excéder 5 m. Le trou du tuyau doit être au minimum de
10 mm. If faut veiller à ce que le tuyau ne fasse pas de
boucles dans lesquelles de l‘huile pourrait stagner.

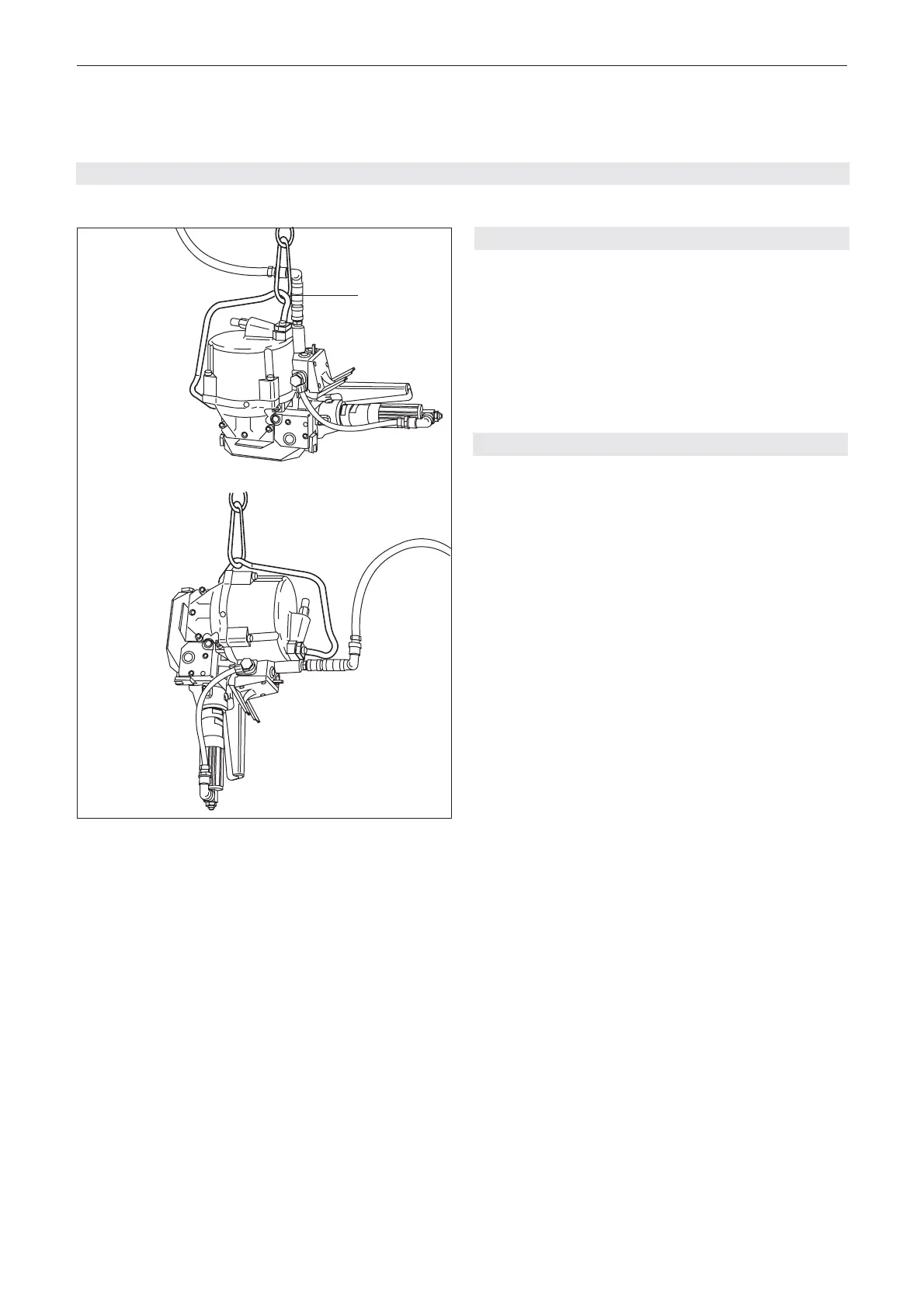

Fig. 3
1
Horizontalement
Verticalement
