S-177-1
(
E）

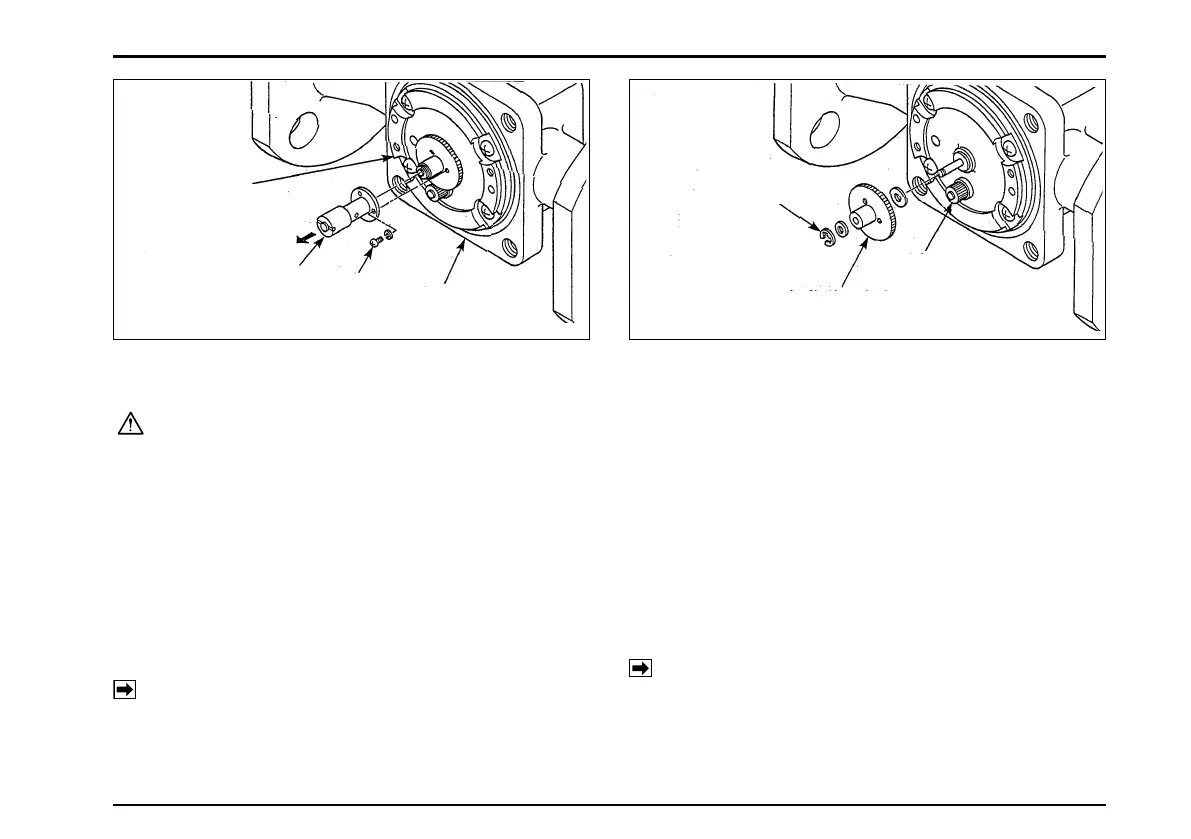

（1）ビス（M3）3本を外して、主動磁石歯車から主動
磁石付ホルダを外します。
Taking off three screws (M3), remove the
holder with driving magnet from the driving
magnet gear.
（注記）主動磁石はホルダから外さないでください。
NOTE: Do not remove the driving magnet from its
holder.
（2）主動磁石軸のＥリングを外して、主動磁石歯車を
取り外します。
Remove the E-ring from the driving magnet
shaft and remove the driving magnet gear.
（注記）主動磁石軸は、曲がり易いので取り扱いに
注意してください。
NOTE: Be careful not to distort the driving magnet
shaft.
③上蓋を取り外す前に、次の手順で主動磁石歯車を取り外します。
Before separating the top cover, remove the driving magnet gear in the following steps:
〈注意〉主動磁石歯車を軸に付けたまま、上蓋部を本体部から外さないでください。（本体部ピニオン
と主動磁石歯車がカジリます）。
CAUTION: Do not separate the top cover assembly from the meter body with the driving magnet gear on
its shaft. (Or the pinion in the meter body and the driving magnet gear may be damaged.)
Eリング
E-RING
主動磁石歯車
DRIVING MAGNET GEAR
上蓋
主動磁石付ホルダ
HOLDER WITH
DRIVING MAGNET
ビス
SCREW
本体部
METER BODY
ピニオン
PINION
TOP COVER
To Next Page
