Panasonic TX-32LMD70FA - Conductor Views

TRAN’S
IC1101 B4 D3027 B2
Q2002 A2 IC2008 D2 D3028 B2
Q2003 A2 IC2012 B1 D3030 A2
Q2004 A2 IC2106 E2 D3031 C2
Q2005 A2 IC2107 E3 D3032 C2
Q2006 A2 IC2301 C1 D3038 C2
Q2007 A2 IC3001 C2 D3044 C2
Q2031 A5 IC4500 C4 D3100 A2
Q2635 A5 IC4501 C3 D3102 B3
Q2638 A5 IC4506 D3 D3334 A3
Q3027 C2 IC4510 C4 D3335 A3
Q3031 C2 IC4800 A7 D3336 B3
Q3032 C2 IC5660 D4 D3337 B3
Q4200 D1 IC8001 D5 D3338 B3
Q4201 D1 IC8002 E5 D4500 C4
Q4501 C3 IC8003 E5 D4501 C3
Q4514 C2 IC8302 C6 D4502 C4
Q4515 C2 IC8403 D6 D4503 C3
Q4516 C3 IC8554 B5 D4504 C4
Q4517 C3 IC8601 B4 D4505 C3
Q4519 C3 IC8621 C5 D4506 C4
Q4800 D1 IC8622 C5 D4507 C3
Q4801 D1 D4508 C4
Q4802 D1
DIODE’S
D4509 C3
Q4803 D1 D1100 A6 D4510 C4
Q5521 B6 D1102 B6 D4511 C3
Q5561 E7 D1107 B5 D4514 C4
Q5562 E7 D1112 A5 D4516 C3
Q5600 E6 D2119 C2 D4519 C4
Q5601 E6 D2189 B1 D4521 C3
Q5602 E6 D2635 A4 D4522 C4
Q5603 E5 D2636 A5 D4523 C3
Q5604 D5 D2637 A5 D4532 C4
Q5690 D4 D3003 B2 D4800 D1
Q5691 D4 D3004 B2 D5528 B6
Q5692 D3 D3008 C2 D5529 B6
Q5693 D4 D3009 C3 D5571 E6
Q8401 D6 D3010 B3 D5573 E7
Q8402 D6 D3011 A3 D5601 E6
D3012 A3 D5602 E6
IC’S
D3013 B3 D5605 D6
IC1100 A5 D3014 B2 D8901 C4
Conductor Views

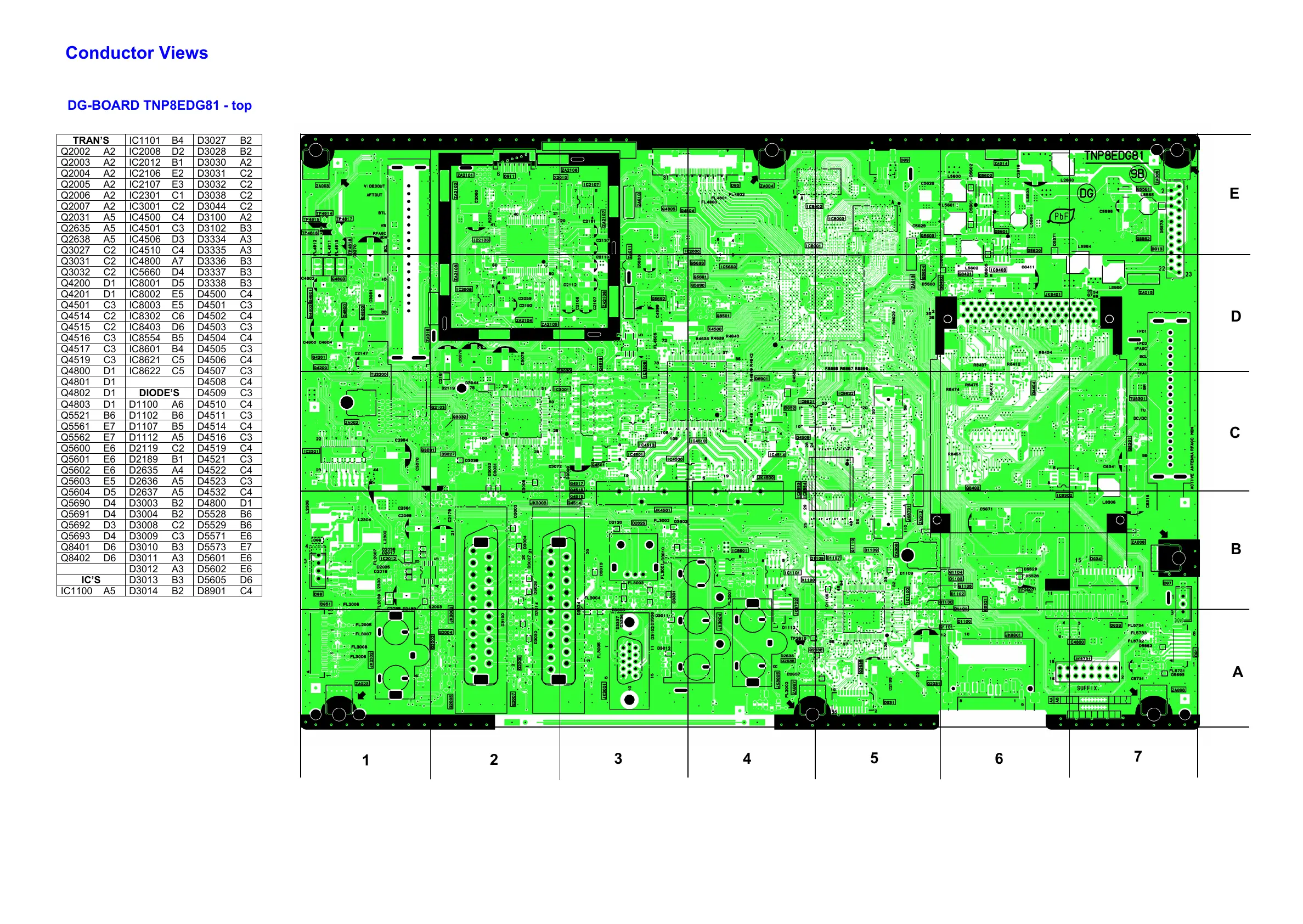

DG-BOARD TNP8EDG81 - top
1
2
3
4
A
B
C
D
6
5
7
E
