4/8
ICE076-116
бежными вентиляторами, нельзя осуществлять в атмосферу. Для
правильной работы центробежных вентиляторов их выпускное
отверстие должно быть соединено с трубопроводом, обеспечи-
вающим создание определенного сопротивления с тем, чтобы
исключить работу двигателя при повышенном числе оборотов и
тем самым выход его из строя.
Указания по устройству трубопроводов
1) Чтобы обеспечить возможность автономной работы отдельных
вентиляторов, к каждому из них должен быть подключен отдель-
ный трубопровод.
2) Проходное сечение трубопроводов должно быть равным
проходному сечению выпускного отверстия установленных на
агрегате вентиляторов.
3.6 Исполнение с водяным охлаждением(W)
Охладители в исполнении с водяной системой конденсации долж-
ны быть подключены к водопроводной системе, обеспечивающей
питание конденсатора холодной водой.
Охладители в исполнении с водяной системой конденсации снаб-
жены клапаном с реле давления, установленнымна входе кон-
денсатора, предназначенным для регулирования расхода воды и
обеспечения оптимальных условий конденсации.
Предпусковые контрольные операции
Если подача воды в конденсатор осуществляется посредством
замкнутого контура, то должны быть выполнены все контрольные
операции, описанные для главной гидравлической системы (см.
параграф 3.3.1).
Соединения
1) На контуре конденсационной воды рекомендуется установить
отсечные клапана, позволяющие изолировать машину от систе-
мы при проведении технического обслуживания.
2) Подающий и обратный трубопроводы воды должны быть
подключены к предусмотренным для этой цели в задней части
агрегата штуцерам.
3) Если конденсационная вода не рециркулируется, то рекоменду-
ется установить фильтр на входе конденсатора, чтобы ограни-
чить загрязнение его поверхностей.
4) При использовании замкнутого контура, убедитесь в аккурат-
ном наполнении его водой, а также в полном удалении воздуха.
4 Управление

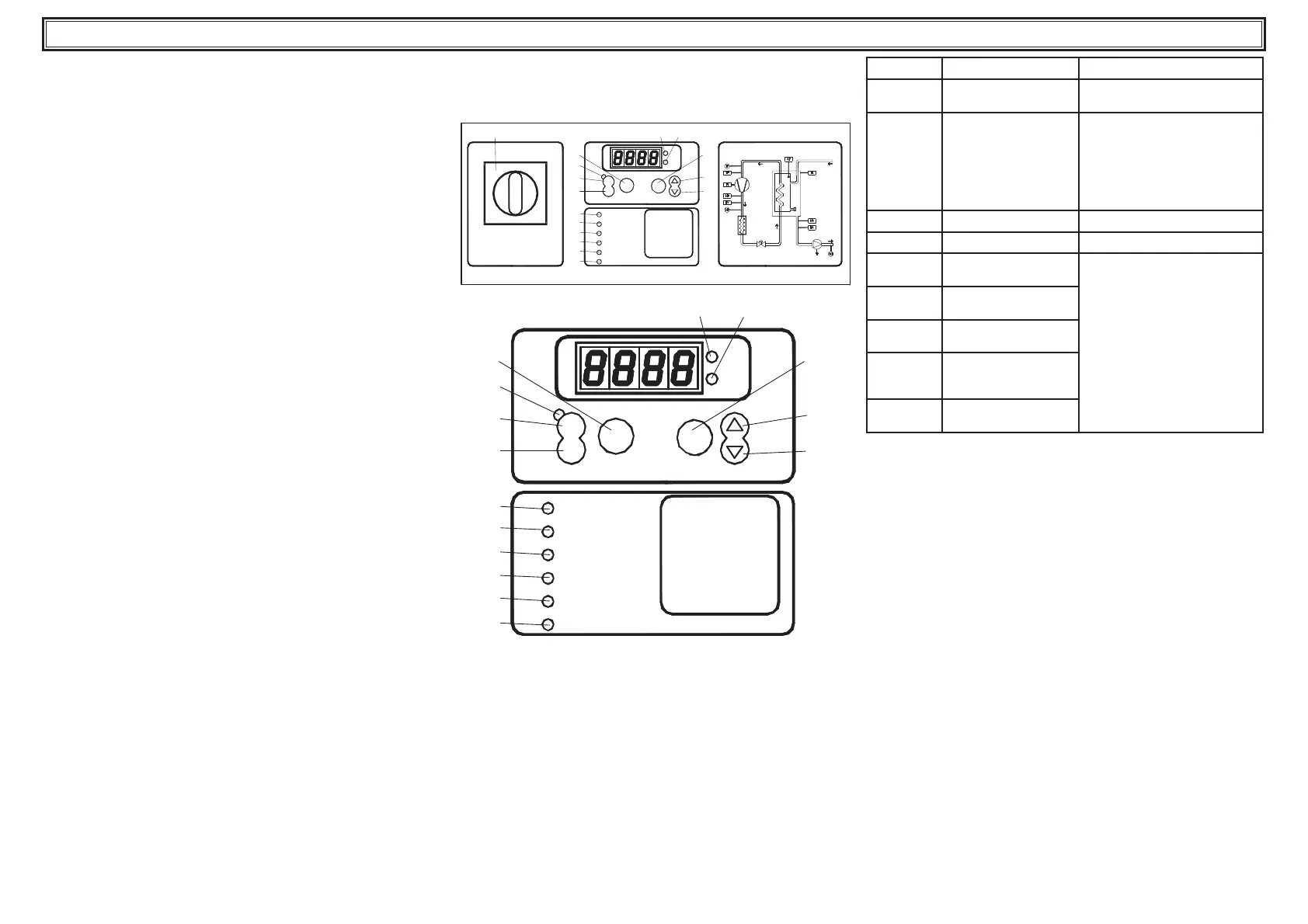

4.1 Панель управления
Fig.1
LIV Low water level
PI
enter
Low pressur e
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
I
O
Power supply
PS
4L3L0P
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compr essor alarm
alarms
WATER
OUT
WATER
IN
LIV Low water level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
Power supply
PS
4L3L
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compressor alarm
alarms
P0 Главный выключатель.
P1 Кнопка On: используется для включения контроллера.
P2 Кнопка O : используется для выключения контроллера.
P3 Клавиша-стрелка ВВЕРХ: используется для изменения
величины параметров в сторону увеличения.
P4 Клавиша-стрелка ВНИЗ: используется для изменения
величины параметров в сторону уменьшения.
P5 Клавиша enter (ввод): используется для подтверждения
изменения параметров.
P6 Кнопка alarms (сброс): используется для ручного сброса
аварийной сигнализации.
СИД ГОРИТ МИГАЕТ
L1: желтый
Наличие питания
электронной платы
L2: зеленый
Плата в состоянии On
(Вкл)
Наличие питания, но плата нахо-
дится в состоянии OFF (Выкл):
включен нагревательный элемент
для защиты от замерзания.
Наличие питания и плата в состоя-
нии On (Вкл): контур
отключен
L3: красный
Единица измерения °C
L4: красный
Единица измерения °F
L5: красный
Аварийная сигнализация
по высокому давлению
Режим программирования Loop
USER или FACTORY.
L6: красный
Аварийная сигнализация
по низкому давлению
L7: красный
Срабатывание тепловой
защиты насоса
L8: красный
Аварийная сигнализация
по низкому уровню воды
в баке
L9: красный
Срабатывание защиты
компрессора
4.2 Запуск в работу
• Включите машину под напряжение, переключив главный вы-
ключатель QS [P0] в положение on (вкл).
• Включите охладитель, нажав кнопку [P1].
• Задайте желаемую температуру с помощью контроллера.
Устройство проверки фаз
Если на дисплее появится сигнал тревоги “PI1/PI2”, пользователь
должен проверить, правильность соединения клемм на входе в
выключатель-разъединитель.
4.2.1 Настройки при первом запуске
a) Настройка температуры; для выполнения новой регулировки
следует обратиться к параграфу 4.5.
б) Проверить исправную работу насоса, используя манометр (про-
читать значения P1 и P0) и предельные значения давления (Pmax и
Pmin), приведенные на табличке с характеристиками насоса.
P1 = давление при включенном насосе
P0 = давление при выключенном насосе
Pmin < (P1-P0) < Pmax
- Пример № 1.
Условия:
закрытый контур при давлении P0 в 2 бара
характеристики на табличке насоса: Pmin 1 бар/ Pmax 3
бар
отрегулировать давление на выходе из клапана на 3 бара< P1<
5 баров
- Пример № 2.
Условия:
открытый контур при давлении P0 в 0 баров
