ICE076-116
4 Control

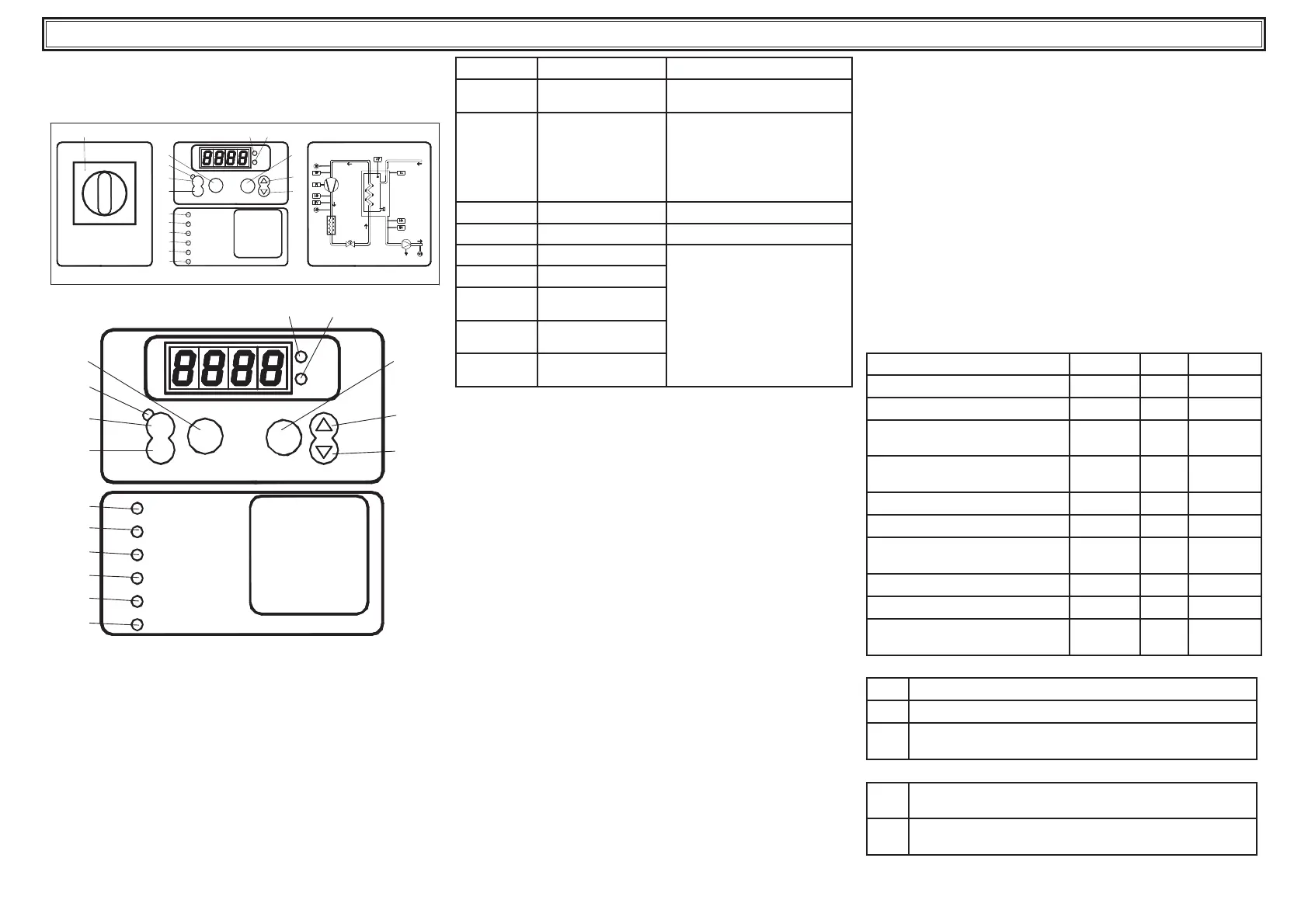

4.1 Panel de control
Fig.1
LIV Low water level
PI
enter
Low pressur e
Pump al arm
High pressure
on
HP
TP
LP
off
C
F
I
O
Power supply
PS
4L3L0P
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compr essor alarm
alarms
WATER
OUT
WATER
IN
LIV Low wat er level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
Power supply
PS
4L3L
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compressor alarm
alarms
P0 Interruptor seccionador.
P1 Tecla On: activa el controlador.
P2 Tecla Off: desactiva el controlador.
P3 Tecla ARRIBA: para aumentar el valor de los parámetros
modi cables.
P4 Tecla ABAJO: para disminuir el valor de los parámetros
modi cables..
P5 Tecla ENTER: para con rmar los parámetros modi cados.
P6 Tecla Alarms: para anular las alarmas de rearme manual.
PILOTO ENCENDIDO INTERMITENTE
L1: amarillo
La tarjeta está alimen-
tada
L2: verde
La tarjeta está en On Con la tarjeta alimentada y en
Off: está activada una resistencia
antihielo.
Con la tarjeta alimentada y en On:
un compresor está en llamada pero
esperando un retardo.
L3: rojo
Unidad de medida °C
L4: rojo
Unidad de medida °F
L5: rojo
Alarma de alta presión
Modo de programación Bucle
USUARIO O FÁBRICA.
L6: rojo
Alarma de baja presión
L7: rojo
Alarma por el térmico
de la bomba
L8: rojo
Alarma bajo nivel de
agua en el depósito
L9: rojo
Alarma por la protec-
ción del compresor
4.2 Puesta en marcha
• Energizar el equipo mediante el seccionador general QS [P0].
• Activar el enfriador con la tecla [P1].
• De nir en el controlador la temperatura deseada.
Monitor de fase
Si en la pantalla se visualiza “PI1/PI2”, el usuario tiene que compro-
bar que se hayan cableado correctamente los bornes de entrada del
interruptor-seccionador.
4.2.1 Regulaciones a la primera puesta en funcionamiento
a) Ajuste de temperatura. si se desea efectuar una nueva regulación,
consultar el apartado 4.5.
b) Veri car el funcionamiento correcto de la bomba utilizando el ma-
nómetro (leer P1 y P0) y los valores límite de presión (Pmáx. y Pmín.)
indicados en la placa de datos de la bomba.
P1 = presión con bomba ON
P0 = presión con bomba OFF
Pmín. < (P1-P0) < Pmáx.
- Ejemplo n°1.
Condiciones:
circuito cerrado a presión P0 de 2 bar
datos de matrícula de la bomba: Pmín. 1bar/ Pmáx. 3bar
regular la salida de la válvula a una presión de 3bar< P1< 5Bar
- Ejemplo n°2.
Condiciones:
circuito abierto a presión P0 de 0 bar
datos de matrícula de la bomba: Pmín. 1bar/ Pmáx. 3bar
regular la salida de la válvula a una presión de 1bar< P1< 3Bar
c) Veri car el correcto funcionamiento de la bomba en condiciones de
régimen normal.
Veri car si el amperaje de la bomba está dentro de los límites de
matrícula.
d) Apagar el enfriador y llenar el circuito hidráulico con la temperatura
de “SET”.
e) Comprobar que la temperatura del agua “tratada” no baje de los
5°C y la temperatura ambiente en la que opera el circuito hidráulico
no baje de los 5°C. En caso contrario, añadir al agua la cantidad de
glicol necesaria, como se explica en el apartado 3.3.2
4.3 Parada
Cuando el funcionamiento del enfriador ya no sea necesario, poner la
tecla [P2] en la posición de Parado.
No desconectar el seccionador general QS [P0] porque se desactiva-
rían las resistencias antihielo del enfriador.
4.4 Defi nición de los parámetros
Generalidades
Hay dos niveles de protección para el acceso a los parámetros:
a) Directo (D): con acceso inmediato, Modifi cables;
b) Bajo contraseña (U): acceso con contraseña; Parámetros de
fábrica.
4.4.1 Parámetros del equipo
PARÁMETRO CÓDIGO TIPO PREDET.
Unidad de medida
C-F
U
0
Dirección del equipo
Adr
U
1
Habilitación encendido/apagado a
distancia (ver el ap. 4.4.1.1).
rE
U
0
Gestión relé alarma
(ver el ap. 4.4.1.2)
rAL
U
0
Con guración salida digital 3
Ud3
U
0
Con guración salida digital 6
Ud6
U
0
Gestión de la alarma térmica de
la bomba
AtP
U
1
Cuentahoras del equipo
HUL
U
-
Cuentahoras del equipo
HUH
U
-
Límite de alarma cuentahoras
equipo
tHU
U
0
4.4.1.1 Modo de encendido/apagado a distancia
0
Encendido/apagado a distancia inhabilitado
1
Encendido/apagado, a distancia y local, habilitados
2
Encendido/apagado a distancia habilitado, encendido/apa-
gado local inhabilitado
4.4.1.2 Gestión relé alarma
0
Relé normalmente desexcitado, se excita en caso de acti-
varse una alarma.
1
Relé normalmente excitado (también con control en OFF),
es desexcitado en caso de activarse una alarma.
