Suomi
4/8
ICE076-116
4 Ohjausjärjestelmä

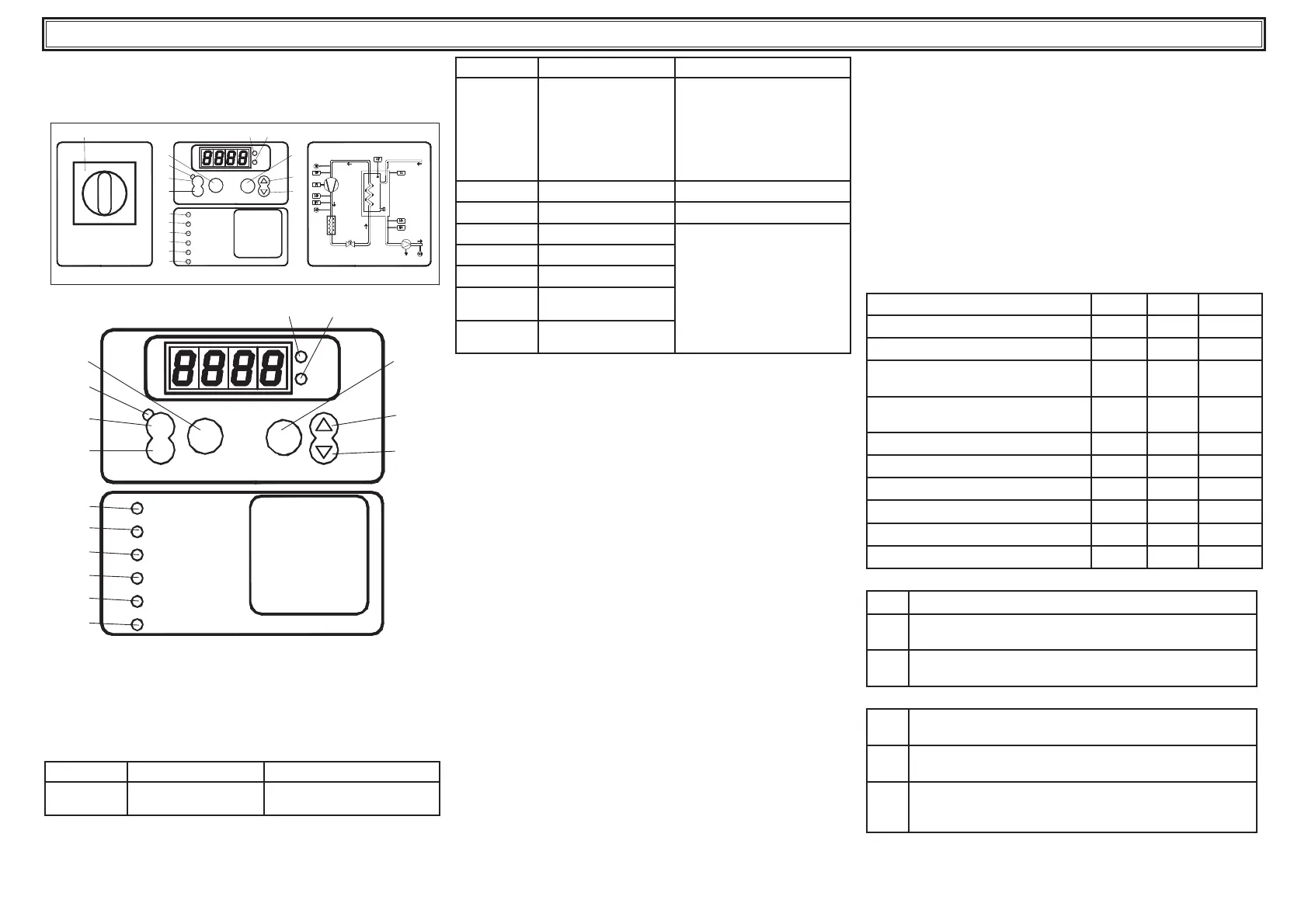

4.1 Ohjauspaneeli
Fig.1
LIV Low water level
PI
enter
Low pressur e
Pump al arm
High pressure
on
HP
TP
LP
off
C
F
I
O
Power supply
PS
4L3L0P
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compr essor alarm
alarms
WATER
OUT
WATER
IN
LIV Low wat er level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
Power supply
PS
4L3L
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compressor alarm
alarms
P0 Päävirtakytkin.
P1 Käynnistyspainike (On): käynnistää ohjaimen.
P2 Pysäytyspainike (O ): kytkee ohjaimen pois päältä.
P3 YLÖS-painike: muutettavan parametrin arvon lisääminen.
P4 ALAS-painike: muutettavan parametrin arvon alentaminen.
P5 Enter-painike: muutettujen parametrien vahvistus.
P6 Alarms-painike: hälytysten manuaalinen nollaus.
MERKKIVALON
PALAA VILKKUU
L1: keltainen
Ohjaimessa on virta
päällä
MERKKIVALON
PALAA VILKKUU
L2: vihreä
Ohjain on käynnissä (On) Kun ohjaimessa on virta päällä ja
se ei ole käynnissä (OFF): jäänes-
tovastus on toiminnassa.
Kun ohjaimessa on virta päällä ja
se on käynnissä (ON): kompresso-
ri odottaa käynnistymistä viiveen
ajan.
L3: punainen
Yksikkö °C
L4: punainen
Yksikkö °F
L5: punainen
Korkean paineen hälytys
Ohjelmointitila Piiri KÄYTTÄJÄ tai
TEHDAS.
L6: punainen
Matalan paineen hälytys
L7: punainen
Pumpun lämpötilahälytys
L8: punainen
Vesisäiliön alhaisen
pinnan hälytys
L9: punainen
Kompressorin suojauk-
sen hälytys
4.2 Käynnistys
• Kytke virta laitteeseen kääntämällä päävirtakytkin QS [P0] asentoon
ON.
• Käynnistä jäähdytin painamalla painiketta [P1].
• Säädä ohjaimeen haluttu lämpötila.
Vaiheen tarkistus
Jos näyttöön käynnistämisen aikana tulee hälytys “PI1/PI2”, käyttäjän
täytyy tarkistaa, että erotuskytkimen sisääntulon liittimien johdot on
asennettu oikein.
4.2.1 Säädöt ensimmäisen käynnistyksen aikana
a) Lämpötilan asettaminen. Jos haluat tehdä uuden säädön, katso
kappaletta 4.5.
b) Varmista pumpun oikea toiminta painemittarin (lue P1 ja P0) ja pum-
pun arvokilvessä olevien paineen raja-arvojen (Pmax e Pmin) avulla.
P1 = paine kun pumppu on ON
P0 = paine kun pumppu on OFF
Pmin < (P1-P0) < Pmax
- Esimerkki nro 1.
Olosuhteet:
piiri kiinni paineella P0 2 bar
pumpun arvokilven tiedot: Pmin 1 bar/ Pmax 3 bar
säädä venttiilin ulostulo paineelle 3 bar< P1< 5 bar
- Esimerkki nro 2.
Olosuhteet:
piiri auki paineella P0 0 bar
pumpun arvokilven tiedot: Pmin 1 bar/ Pmax 3 bar
säädä venttiilin ulostulo paineelle 1 bar< P1< 3 bar
c) Tarkista pumpun oikea toiminta myös käyttöolosuhteissa.
Tarkista myös, että pumpun ampeerimäärä on arvokilven tietojen
rajoissa.
d) Sammuta jäähdytin ja täytä hydraulipiiri lämpötilassa “SET”.
e) Tarkista, että käsitellyn veden lämpötila ei laske alle 5 °C ja että
hydraulipiirin käyttöympäristön lämpötila ei laske alle 5 °C. Muus-
sa tapauksessa lisää veteen oikea määrä glykolia, kuten kuvataan
kappaleessa 3.3.2.
4.3 Pysäytys
Kun jäähdyttimen toimintaa ei enää tarvita, kytke jäähdytin pois toimin-
nasta kytkemällä painike [P2] pois päältä (OFF).
Älä kytke virtaa pois pääkytkimestä QS [P0], jotta jäähdyttimen mahdol-
liset jäätymisenestovastukset saavat virtaa.
4.4 Parametrien määrittäminen
Yleistä
Parametreilla on kaksi erilaista suojaustasoa:
a) Suora (F): välitön pääsy, Muutettavissa;
b) Salasanan suojaama (C): pääsy salasanan avulla; Tehtaan para-
metrit.
4.4.1 Koneen parametrit
PARAMETRI KOODI TYYPI OLETUS
Yksikkö
C-F
U
0
Yksikön osoite
Adr
U
1
Etäkäynnistyksen/-pysäytyksen
käyttöönotto (katso kap.4.4.1.1).
rE
U
0
Hälytysreleiden hallinta
(katso kap. 4.4.1.2)
rAL
U
0
Digitaalilähdön 3 määritykset.
Ud3
U
0
Digitaalilähdön 6 määritykset.
Ud6
U
0
Pumpun lämpöhälytyksen hallinta
AtP
U
1
Laitteen tuntilaskuri
HUL
U
-
Laitteen tuntilaskuri
HUH
U
-
Laitteen tuntilaskurin hälytyskynnys
tHU
U
0
4.4.1.1 Etäkäynnistys/-pysäytystila
0
Etäkäynnistys/-pysäytys pois käytöstä
1
Etäkäynnistys/-pysäytys käytössä yhdessä paikallisen käyn-
nistyksen/pysäytyksen kanssa
2
Vain etäkäynnistys/-pysäytys, paikalliskäynnistys/-pysäytys
ei käytössä
4.4.1.2 Hälytysreleiden hallinta
0
Normaalisti poiskytkeytynyt rele aktivoituu hälytyksen esiin-
tyessä.
1
Normaalisti aktivoitunut rele (myös kun ohjaus tilassa OFF)
kytkeytyy pois hälytyksen esiintyessä.
2
Normaalisti aktivoitunut rele (vain kun ohjaus tilassa ON)
kytkeytyy pois hälytyksen esiintyessä tai kun ohjaus on
ilassa OFF.
