4 Controllo

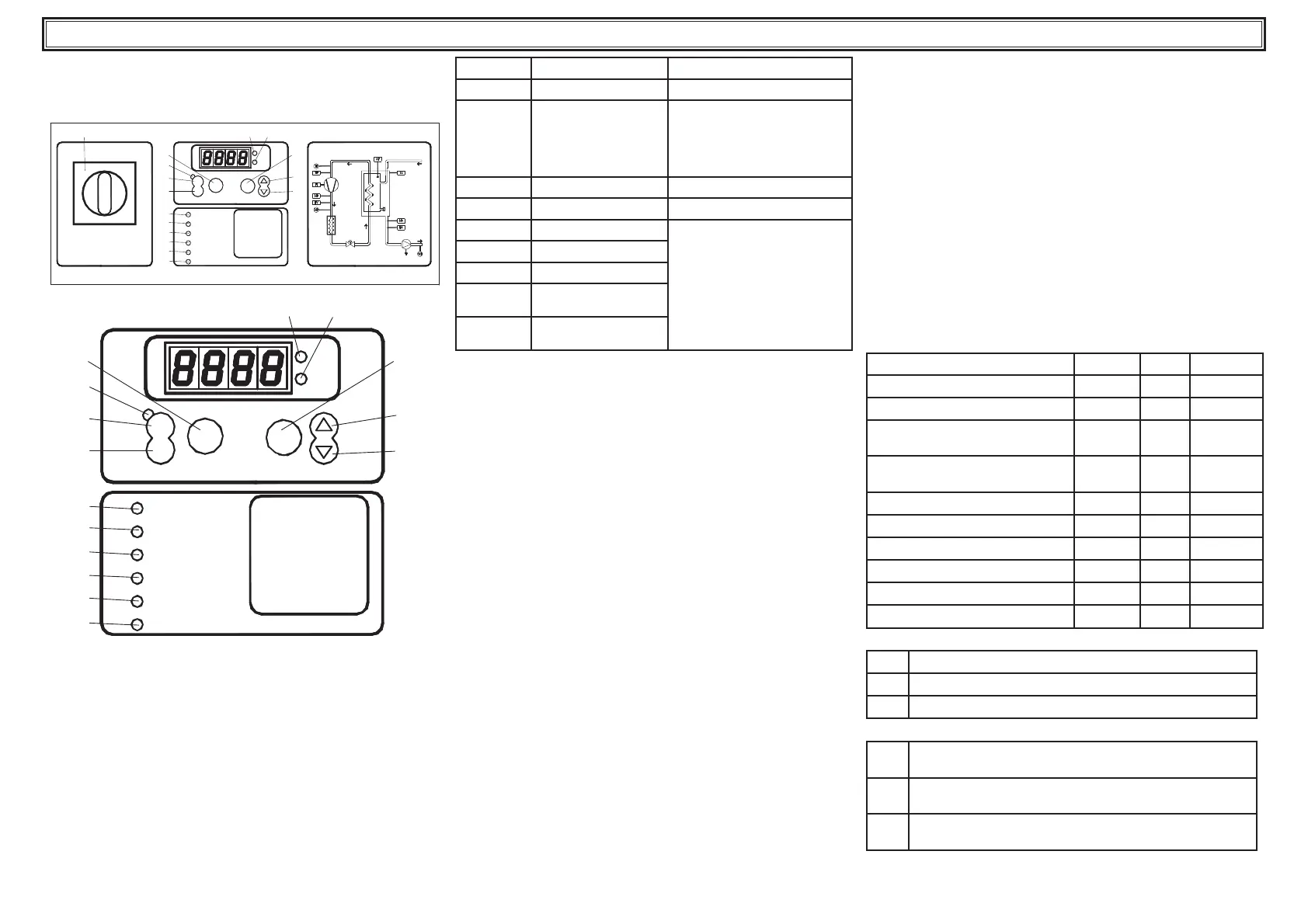

4.1 Pannello di controllo
Fig.1
LIV Low water level
PI
enter
Low pressur e
Pump al arm
High pressure
on
HP
TP
LP
off
C
F
I
O
Power supply
PS
4L3L0P
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compr essor alarm
alarms
WATER
OUT
WATER
IN
LIV Low wat er level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
Power supply
PS
4L3L
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compressor alarm
alarms
P0 Interruttore sezionatore.
P1 Pulsante ON : attiva il controllore.
P2 Pulsante OFF : disattiva il controllore.
P3 Pulsante SU : per aumentare il valore dei parametri modi cabili.
P4 Pulsante GIU’ : per diminuire il valore dei parametri modi cabili.
P5 Pulsante enter: per confermare i parametri modi cati.
P6 Pulsante alarms: per resettare gli allarmi a reset manuale.
LED ACCESO LAMPEGGIANTE
L1: giallo
Scheda è alimentata
L2: verde
Scheda è in On Con scheda alimentata ed in OFF:
è attiva una resistenza antigelo.
Con scheda alimentata ed in On:
un compressore è in chiamata ma
sta aspettando un ritardo
L3: rosso
Unità di misura °C
L4: rosso
Unità di misura °F
L5: rosso
Allarme alta pressione
Modalità programmazione Loop
USER o FACTORY.
L6: rosso
Allarme bassa pressione
L7: rosso
Allarme termico pompa
L8: rosso
Allarme basso livello
acqua serbatoio
L9: rosso
Allarme protezione
compressore
4.2 Avviamento
• Dare tensione alla macchina mettendo in on il sezionatore
generale QS[P0].
• Mettere in on il refrigeratore nel modo seguente: mettere in On il
tasto On/Off [P1].
• Impostare sul controllore la temperatura desiderata.
Monitore di fase
Se al l’ avviamento compare a display l’allarme “PI1/PI2”, l’utente deve
veri care di avere eseguito correttamente il cablaggio deimorsetti di
ingresso all’interruttore sezionatore.
4.2.1 Regolazioni al primo avviamento
a) Regolazione temperatura. Se si vuole effettuare una nuova regola-
zione vedere paragrafo 4.5.
b) Veri care il corretto funzionamento della pompa utilizzando il ma-
nometro (leggere P1 e P0) e i valori limite di pressione (Pmax e Pmin)
riportati sulla targa dati della pompa.
P1 = pressione con pompa ON
P0 = pressione con pompa OFF
Pmin < (P1-P0) < Pmax
- Esempio n°1.
Condizioni:
circuito chiuso a pressione P0 di 2 bar
dati targa pompa: Pmin 1bar/ Pmax 3bar
regolare l’uscita valvola per una pressione di 3bar< P1< 5Bar
- Esempio n°2.
Condizioni:
circuito aperto a pressione P0 di 0 bar
dati targa pompa: Pmin 1bar/ Pmax 3bar
regolare l’uscita valvola per una pressione di 1bar< P1< 3Bar
c) Veri care il corretto funzionamento della pompa anche in condizioni
di regime.
Veri care inoltre che l’amperaggio della pompa sia entro i limiti di
targa.
d) Spegnere il chiller e procedere con il rabbocco del circuito idraulico
con la temperatura di “SET”.
e) Controllare che la temperatura dell’acqua “trattata” non scenda
sotto i 5°C e la temperatura ambiente in cui opera il circuito idraulico
non scenda sotto 5°C. In caso contrario aggiungere all’acqua l’op-
portuna quantità di glicole, come spiegato nel paragrafo 3.3.2
4.3 Fermata
Quando non è più richiesto il funzionamento del refrigeratore mettere
in off il refrigeratore come segue: premere il tasto P2.
Non mettere in off il sezionatore generale QS [P0] in modo da garantire
l’alimentazione di eventuali resistenze antigelo presenti nel refrigeratore.
4.4 Defi nizione parametri
Generalità
Esistono due livelli di protezione per i parametri:
a) Diretto (D): con accesso immediato, Modifi cabili;
b) Sotto password (U): con accesso con password; Parametri da non
modifi care.
4.4.1 Parametri macchina
PARAMETRO CODICE TIPO DEFAULT
Unità di misura
C-F
U
0
Indirizzo unità
Adr
U
1
Abilitazione on / off remoto
(paragrafo 4.4.1.1).
rE
U
0
Gestione relè allarme
(paragrafo 4.4.1.2)
rAL
U
0
Con gurazione uscita digitale 3
Ud3
U
0
Con gurazione uscita digitale 6
Ud6
U
0
Gestione allarme termico pompa
AtP
U
1
Contaore macchina
HUL
U
-
Contaore macchina
HUH
U
-
Soglia allarme contaore macchina
tHU
U
0
4.4.1.1 Modalità On / Off remoto
0
On/Off remoto disabilitato.
1
On/Off remoto abilitato assieme al On/Off da locale
2
Solo On/Off remoto , On/Off da locale disabilitato
4.4.1.2 Gestione relè allarme
0
Relè normalmente diseccitato, viene eccitato in presenza di
un allarme.
1
Relè normalmente eccitato (anche con controllo in OFF),
viene diseccitato in presenza di un allarme.
2
Relè normalmente eccitato (solo con in ON), viene diseccita-
to in presenza di un allarme o con controllo in OFF.
4.4.2 Termostatazione
