Česky
4/8
ICE076-116
4 Ovládání

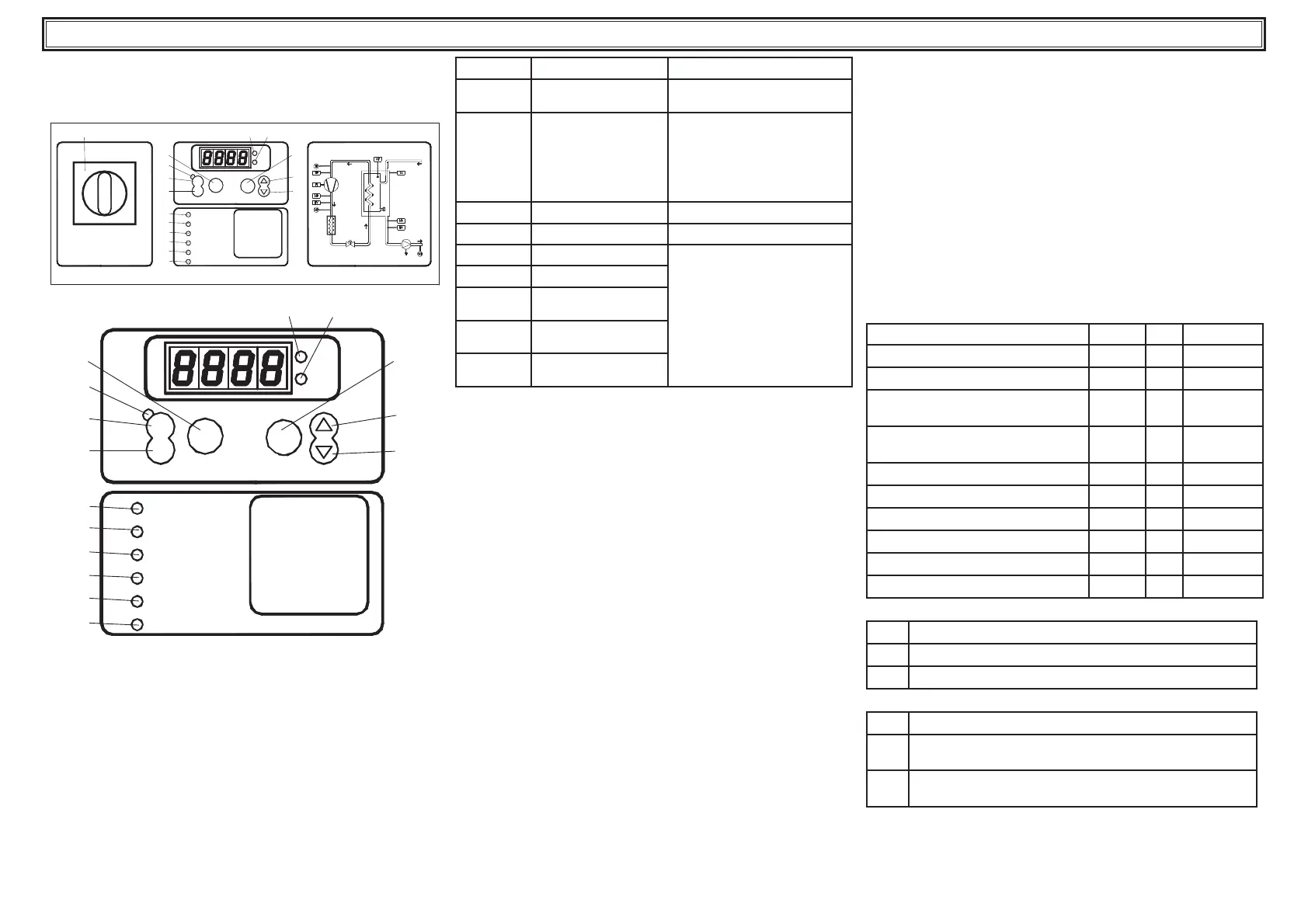

4.1 Ovládací panel
Fig.1
LIV Low water level
PI
enter
Low pressur e
Pump al arm
High pressure
on
HP
TP
LP
off
C
F
I
O
Power supply
PS
4L3L0P
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compr essor alarm
alarms
WATER
OUT
WATER
IN
LIV Low wat er level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
Power supply
PS
4L3L
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compressor alarm
alarms
P0 Úsekový vypínač.
P1 Tlačítko On: aktivuje ovládací zařízení.
P2 Tlačítko O : deaktivuje ovládací zařízení.
P3 Tlačítko NAHORU: ke zvýšení hodnot nastavitelných parametrů.
P4 Tlačítko DOLŮ’: ke snížení hodnot nastavitelných parametrů.
P5 Tlačítko enter: k potvrzení změněných parametrů.
P6 Tlačítko alarms: k resetu poplachů s ručním resetem.
LED SVÍTÍ BLIKÁ
L1: žlutá
Řídící jednotka je
napájena
L2: zelená
Řídící jednotka je v On řídící jednotkou napájenou a v
OFF: je aktivován topný článek
proti mrazu.
řídící jednotkou napájenou a v On:
na kompresor je požadavek, ale
čeká na zpoždění.
L3: červená
Měrná jednotka ˚C
L4: červená
Měrná jednotka ˚F
L5: červená
Poplach vysoký tlak
Režim programování Loop USER
nebo FACTORY
L6: červená
Poplach nízký tlak
L7: červená
Tepelný poplach
čerpadlo
L8: červená
Poplach nízké hladiny
vody v nádrce
L9: červená
Poplach ochrany kom-
presoru
4.2 Spuštění
• Přivete napětí ke stroji uvedením úsekového vypínače QS [P0] do
polohy On.
• Zapněte chladič do On stisknutím tlačítka [P1].
• Na ovládacím zařízení nastavte požadovanou teplotu.
Monitor fáze
Jestliže se po spuštění na displeji zobrazí poplach “PI1/PI2”, uživatel
musí ověřit, zda provedl správně kabeláž svorek vstupu úsekového
vypínače.
4.2.1 Nastavení při prvním uvedení do provozu
a) Nastavení teploty. pokud chcete provést nové nastavení, viz odsta-
vec 4.5.
b) Zkontrolujte správnou činnost čerpadla pomocí manometru
(odečítejte hodnoty P1 a P0) a mezních hodnot tlaku (Pmax a Pmin)
uvedených na datovém štítku čerpadla.
P1 = tlak s čerpadlem ON
P0 = tlak s čerpadlem OFF
Pmin < (P1-P0) < Pmax
- Příklad č. 1.
Podmínky:
okruh zavřený a tlak P0 2 bary
údaje ze štítku čerpadla: Pmin 1bar/ Pmax 3bar
seřiďte výstup z ventilu na tlak 3 bary < P1 < 5 barů
- Příklad č. 2.
Podmínky:
okruh otevřený a tlak P0 0 baru
údaje ze štítku čerpadla: Pmin 1bar/ Pmax 3bar
seřiďte výstup z ventilu na tlak 1 bar < P1 < 3 bary
c) Zkontrolujte správnou činnost čerpadla i v režimových podmínkách.
Kromě toho zkontrolujte, zda proud je v rámci štítkových údajů.
d) Vypněte chladič a pokračujte s plněním vodního okruhu s teplotou
„SET“.
e) Zkontrolujte, zda teplota „upravené“ vody neklesá pod 5°C a zda
teplota prostředí, ve kterém vodní okruh pracuje neklesá pod 5°C. V
opačném případě přidejte do vody vhodné množství glykolu, jak je
vysvětleno v odstavci 3.3.2.
4.3 Zastavení
Chcete-li provoz chladiče ukončit, nastavte ho do polohy O násle-
dujícím způsobem: tlačítko S1 nastavte do polohy O .
Úsekový vypínač QS nedávejte do polohy O , abyste zajistili napájení
případných topných článků proti mrazu, kterými je chladič vybaven.
4.4 Defi nice parametrů
Obecně
Existují dvě úrovně ochrany pro parametry:
a) přímá (D): s okamžitým přístupem, Upravitelné;
b) pod heslem (U): s přístupem pomocí hesla; Tovární parametry.
4.4.1 Parametry stroje
PARAMETR KÓD TYP VÝCHOZÍ
Měrná jednotka
C-F
U
0
Adresa jednotky
Adr
U
1
Povolení on / o dálkového
ovládání (část 4.4.1.1).
rE
U
0
Řízení relé poplachu
(část 4.4.1.2)
rAL
U
0
Konfi gurace digitálního výstupu 3
Ud3
U
0
Konfi gurace digitálního výstupu 6
Ud6
U
0
Řízení tepelného poplachu čerpadla
AtP
U
1
Počítač hodin stroje
HUL
U
-
Počítač hodin stroje
HUH
U
-
Práh poplachu počítače hodin stroje
tHU
U
0
4.4.1.1 Režim dálkového On / O
0
Dálkové On/O zablokováno.
1
Dálkové On/O povoleno spolu s lokálním On/O
2
Pouze dálkové On/O , lokální On/O zablokováno
4.4.1.2 Řízení relé poplachu
0
Relé normálně odbuzené, nabudí se, dojde−li k poplachu
1
Relé normálně nabuzené (i s ovládáním ve stavu OFF),
odbudí se, dojde−li k poplachu
2
Relé normálně nabuzené (pouze s ovládáním ve stavu ON),
odbudí se, dojde−li k poplachu, nebo při ovládání v OFF
