Dispositivi di sicurezza
I dispositivi di sicurezza servono a proteggere l'utente e non devono essere
elusi né messi fuori servizio.
Valvola di troppopieno
■ Se la pistola a spruzzo manuale è chiusa, la valvola di troppopieno si
apre e la pistola a spruzzo manuale fa tornare l'acqua al lato di aspira-
zione della pompa. In questo modo si impedisce il superamento della
pressione di lavoro ammessa.
■ La valvola di troppopieno viene regolata e sigillata in fabbrica.
La regolazione è di esclusiva competenza del servizio clienti.
Valvola di sicurezza
La valvola di sicurezza si apre al superamento della pressione d'esercizio
ammessa (vedere dati tecnici); l'acqua defluisce verso l'esterno.
La valvola di sicurezza viene regolata e sigillata in fabbrica. La regolazione
è di esclusiva competenza del servizio clienti.
Termovalvola
La termovalvola protegge la pompa ad alta pressione da un riscalda-
mento non consentito durante il funzionamento a circuito con la pistola a
spruzzo manuale chiusa.
La termovalvola si apre al superamento della massima temperatura
ammissibile dell'acqua, pari a 68 °C, e convoglia l'acqua bollente verso
l'esterno.
Prima della messa in funzione
NOTA
► Durante il disimballaggio, il trasporto e la conservazione, tenere
conto del peso proprio della macchina.
► È preferibile che queste attività vengano svolte da due persone.
► Per il disimballaggio, il montaggio e la conservazione, nonché
durante il funzionamento, il controllo, la manutenzione e il fermo,
assicurarsi che l'apparecchio sia a livello su una superficie piana.

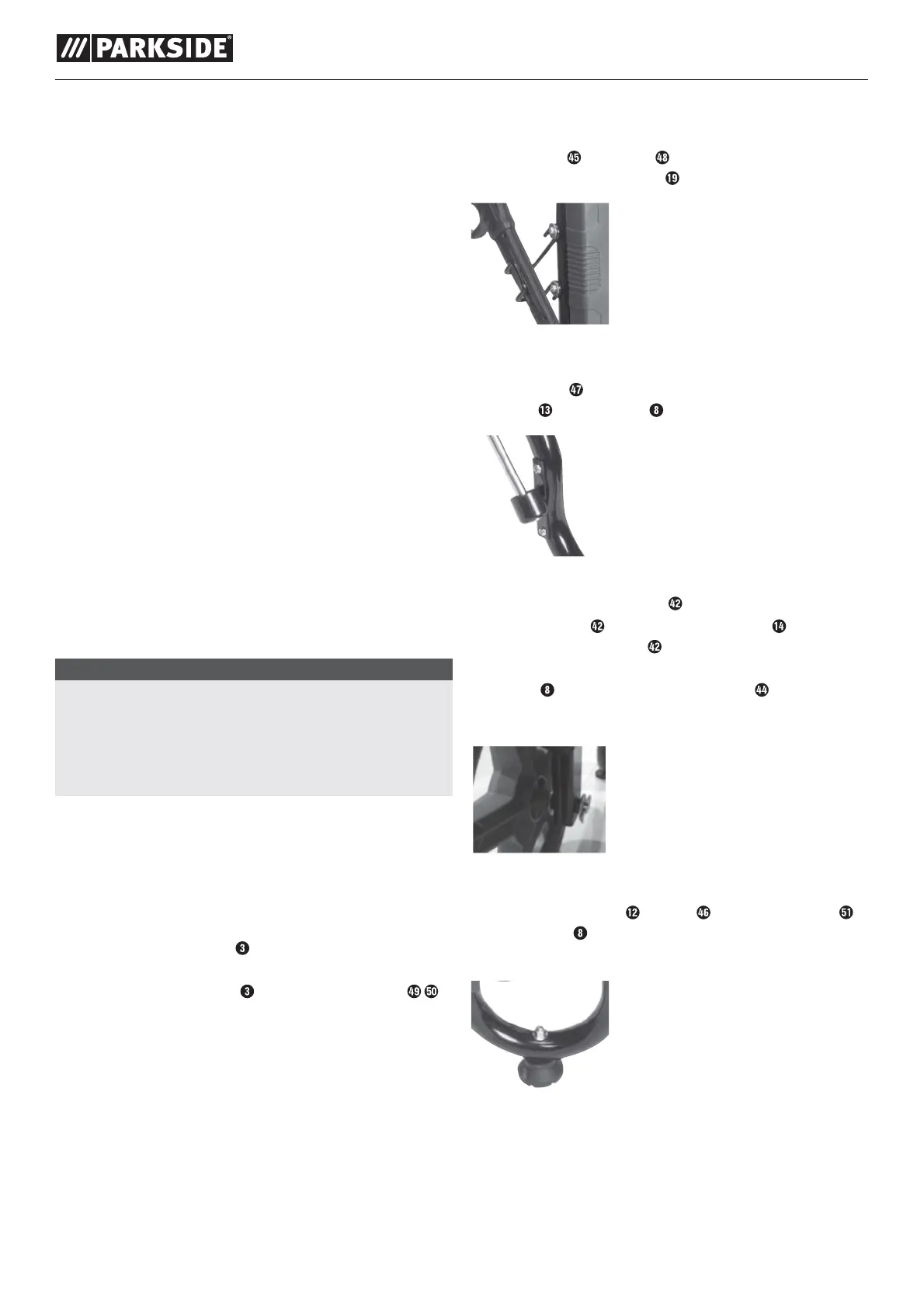

Montaggio dell'impugnatura
♦ Applicare l'impugnatura
A
al telaio di base dell'apparecchio.
Per farlo, premere i due pulsanti del telaio di base e spingere a fondo
l'impugnatura
A
finché non si innesta.
Montaggio della tasca per il flessibile
♦ Fissare la tasca per il flessibile all'impugnatura
A
facendo coincidere
i fori dei due componenti.
♦ Fissare la tasca per il flessibile
all'impugnatura con due viti e
due dadi
(sul lato destro, vedere pagina apribile)
A
.
Montaggio del sostegno superiore della pistola
a spruzzo sull'impugnatura
♦ Usare due viti , due rondelle e due dadi
per fissare il sostegno
superiore della pistola a spruzzo
all'impugnatura
A
.
Montaggio del sostegno inferiore della pistola
a spruzzo sul telaio tubolare
♦ Usare due viti per fissare il sostegno inferiore della pistola a
spruzzo
al telaio tubolare .
Montaggio delle ruote
♦ Infilare una rondella
sull'asse .
♦ Far passare l'asse
dall'esterno attraverso la ruota e collocare
un'altra rondella
sull'asse .
♦ A questo punto introdurre l'asse con ruota dall'esterno nel telaio
tubolare
e bloccarlo con la coppiglia elastica .
♦ Ripetere l'operazione sul lato opposto.
Montaggio dei piedi di gomma
♦ Fissare i piedi di gomma con le viti , le rondelle
e i dadi al
telaio tubolare
.
Per farlo servirsi della chiave per dadi
e della brugola
fornite.
