PHDB 4 B2
■ 46
│
DE
│
AT
│
CH

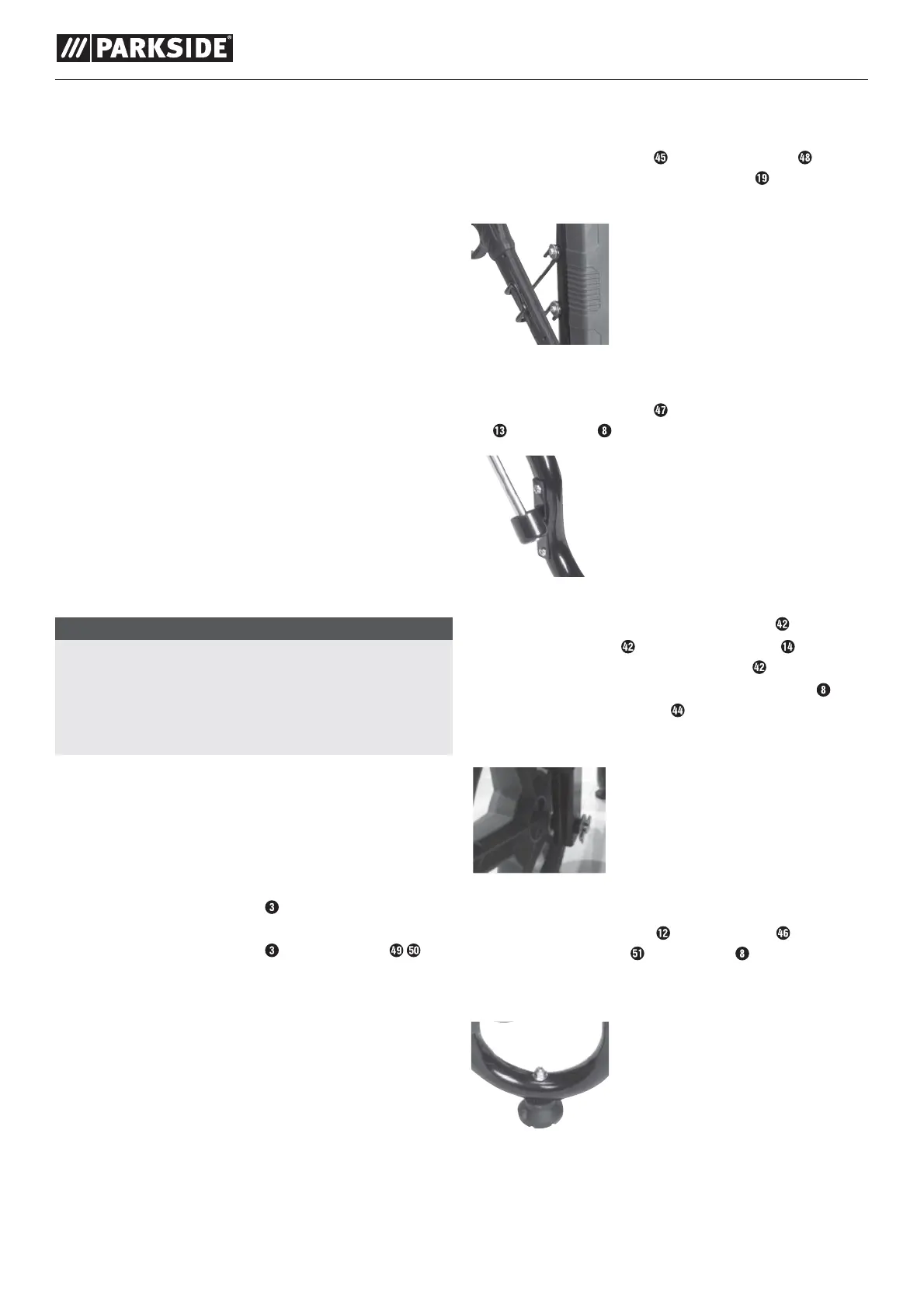

Sicherheitseinrichtungen
Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen
nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.
Überströmventil
■ Ist die Handspritzpistole geschlossen, öffnet sich das Überströmventil
und die Hochdruckpumpe leitet das Wasser zur Pumpensaugseite
zurück. Dadurch wird eine Überschreitung des zulässigen Arbeitsdrucks
verhindert.
■ Das Überströmventil ist werkseitig eingestellt und plombiert. Einstellung
nur durch den Kundendienst.
Sicherheitsventil
Das Sicherheitsventil öffnet bei Überschreitung des zulässigen Betriebs-
überdrucks (siehe Technische Daten); das Wasser fließt ins Freie ab.
Das Sicherheitsventil ist werkseitig eingestellt und plombiert. Einstellung nur
durch den Kundendienst.
Thermoventil
Das Thermoventil schützt die Hochdruckpumpe gegen unzulässige Erwär-
mung im Kreislaufbetrieb bei geschlossener Handspritzpistole.
Das Thermoventil öffnet bei Überschreitung der maximal zulässigen
Wassertemperatur von 68 °C und leitet das Heißwasser ins Freie.
Vor der Inbetriebnahme
HINWEIS
►
Beachten Sie während Auspacken, Transport und Lagerung das hohe
Eigengewicht der Maschine.
► Diese Tätigkeiten sollten von zwei Personen ausgeführt werden.
► Vergewissern Sie sich, dass das Gerät bei Auspacken, Montage und
Lagerung, während Betrieb, Prüfung, Wartung und im Stillstand eben
auf flacher Oberfläche steht.
Montage des Bügelgriffs
♦ Stecken Sie den Bügelgriff
A
auf den Grundrahmen des Gerätes.
Drücken Sie dabei die beiden Druckknöpfe am Grundrahmen und
schieben Sie nun den Bügelgriff
A
vollständig auf, bis dieser einrastet.
Schlauchablage montieren
♦ Befestigen Sie die Schlauchablage am Bügelgriff
A
indem Sie die
Löcher der beiden Bauteile übereinander bringen.
♦ Befestigen Sie die Schlauchablage
mit zwei Schrauben
und zwei Muttern
(auf der rechten Seite, siehe Ausklappseite) am
Bügelgriff
A
.
Obere Spritzpistolenhalterung am Bügelgriff
montieren
♦ Benutzen Sie zwei Schrauben , zwei Unterlegscheiben und zwei
Muttern
um die obere Spritzpistolenhalterung am Bügelgriff
A
zu befestigen.
Untere Spritzpistolenhalterung am Rohrrahmen
montieren
♦ Benutzen Sie zwei Schrauben um die untere Spritzpistolenhalterung
am Rohrrahmen zu befestigen.
Räder montieren
♦ Schieben Sie eine Unterlegscheibe
auf die Achse .
♦ Schieben Sie die Achse
von aussen durch das Rad und setzen
Sie noch eine Unterlegscheibe
auf die Achse .
♦ Führen sie die Achse mit Rad nun von aussen in den Rohrahmen
und
sichern diese mit dem Federsplint
.
♦ Wiederholen Sie den Vorgang auf der gegenüberliegenden Seite.
Gummifüße montieren
♦ Befestigen Sie die Gummifüße mit den Schrauben , Unterleg-
scheiben
und Muttern am Rohrrahmen .
Nehmen Sie hierzu den mitgelieferten Schraubenschlüssel
und den
Sechskantschlüssel
zur Hilfe.
