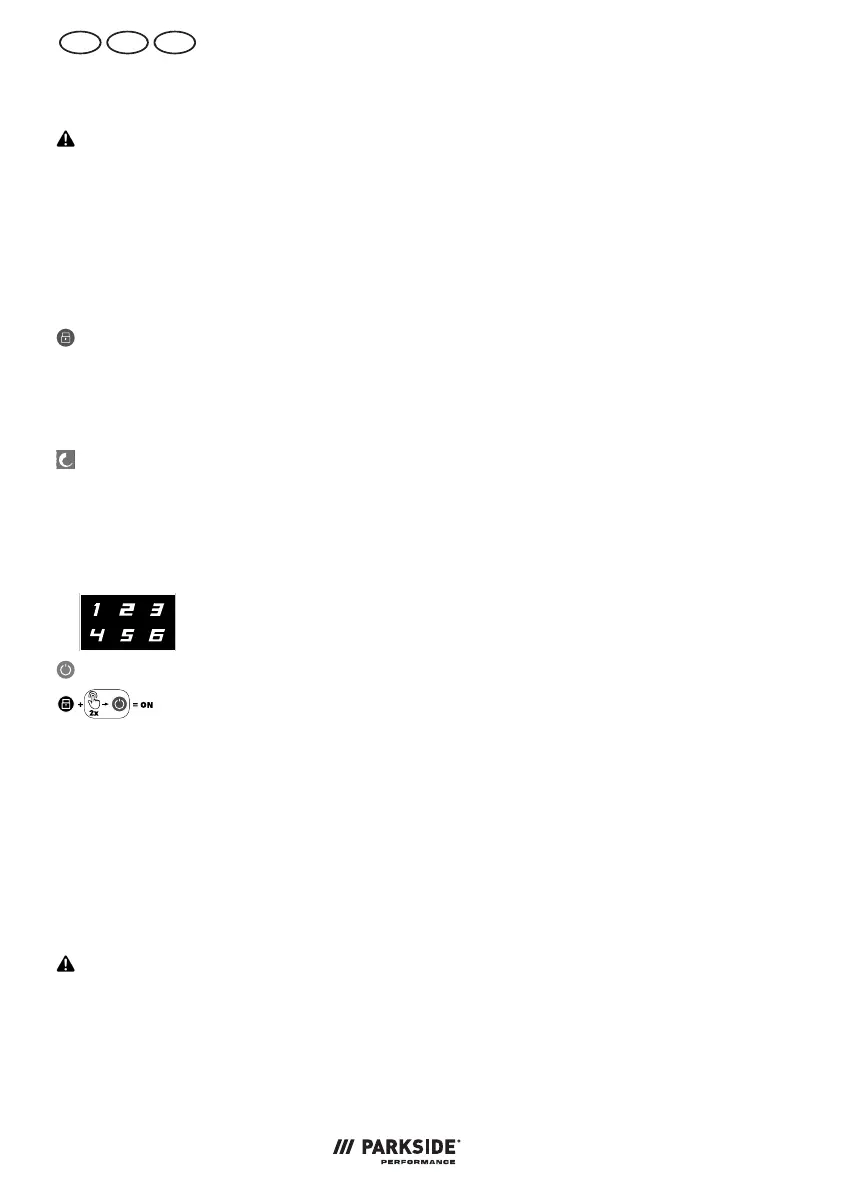

Vorbereitung
WARNUNG! Verletzungsgefahr
durch ungewollt anlaufendes Gerät. Set-
zen Sie den Akku erst dann in das Gerät
ein, wenn das Gerät vollständig für den
Einsatz vorbereitet ist.
Bedienteile
Lernen Sie vor dem ersten Betrieb des Ge-
räts die Bedienteile kennen.
Entsperrtaster (13)
• Die Ladezustandsanzeige (11) am Be-
dienfeld leuchtet.
• Sie können das Gerät bedienen, bis
die Ladezustandsanzeige erlischt.
Drehzahl-Taste (14)
Drehzahlstufe umschalten
• 1 ≙ kleinste Drehzahlstufe
• 6 ≙ höchste Drehzahlstufe
• Die Anzeige (12) zeigt die gewählte
Drehzahlstufe.
Ein-/Austaster (15)
Manufactured: 01/2024
IAN: 445972_2307 S . /N . :
Manufactured: 01/2024
IAN: 445972_2307 S./N.:
Manufactured: 01/2024
IAN: 445972_2307 S./N.:
Manufactured: 01/2024
IAN: 445972_2307 S./N.:
Manufactured: 01/2024
IAN: 445972_2307 S./N.:
Manufactured: 01/2024
IAN: 445972_2307 S./N.:
Manufactured: 01/2024
IAN: 445972_2307 S./N.:
Manufactured: 01/2024
IAN: 445972_2307 S./N.:
Grizzly Tools
GmbH & Co. KG
Stockstädter Str. 20
63762 Großostheim
GERMANY
Art.-Nr. 71000210
Grizzly Tools
GmbH & Co. KG
Stockstädter Str. 20
63762 Großostheim
GERMANY
Art.-Nr. 71000211
Grizzly Tools
GmbH & Co. KG
Stockstädter Str. 20
63762 Großostheim
GERMANY
Art.-Nr. 71000212
Grizzly Tools
GmbH & Co. KG
Stockstädter Str. 20
63762 Großostheim
GERMANY
Art.-Nr. 71000213
Grizzly Tools
GmbH & Co. KG
Stockstädter Str. 20
63762 Großostheim
GERMANY
Art.-Nr. 71000214
Grizzly Tools
GmbH & Co. KG
Stockstädter Str. 20
63762 Großostheim
GERMANY
Art.-Nr. 71000216
Grizzly Tools
GmbH & Co. KG
Stockstädter Str. 20
63762 Großostheim
GERMANY
Art.-Nr. 71000215
U: 20 V
n
0
: 8500 min
-1
M14 Ø 125 mm
U: 20 V
n
0
: 8500 min
-1
M14 Ø 125 mm
U: 20 V
n
0
: 8500 min
-1
M14 Ø 125 mm
U: 20 V
n
0
: 8500 min
-1
M14 Ø 125 mm
U: 20 V
n
0
: 8500 min
-1
M14 Ø 125 mm
U: 20 V
n
0
: 8500 min
-1
M14 Ø 125 mm
U: 20 V
n
0
: 8500 min
-1
M14 Ø 125 mm
U: 20 V
n
0
: 8500 min
-1
M14 Ø 125 mm
PPWSFA 20-Li A2
PPWSFA 20-Li A2
PPWSFA 20-Li A2
PPWSFA 20-Li A2
PPWSFA 20-Li A2
PPWSFA 20-Li A2
PPWSFA 20-Li A2
PPWSFA 20-Li A2
Akku-Flachkopf-
Winkelschleifer
Meuleuse d’angle sans fil
à tête plate
Smerigliatrice angolare a
testa piatta ricaricabile
Cordless Flat Head Angle
Grinder
Litteäpäinen
akkukulmahiomakone
Batteridriven vinkelslip
planhölje
Akku-Flachkopf-
Winkelschleifer
Cordless Flat Head Angle
Grinder
Akkus laposfejű
sarokcsiszoló
Aku úhlová bruska s
plochou hlavou
Aku uhlová brúska s
plochou hlavou
Akku-Flachkopf-
Amoladora angular de
cabezal plano recargable
Smerigliatrice angolare a
testa piatta ricaricabile
Rebarbadora de cabeça
lisa a bateria
Cordless Flat Head Angle
Grinder
Akku-Flachkopf-
Cordless Flat Head
Angle Grinder
Akku-Flachkopf-
Winkelschleifer
Cordless Flat Head Angle
Grinder, Akku-Flachkopf-
Winkelschleifer, Meuleuse
d’angle sans fil à tête plate,
Accu-platkopslijper,
Akumulatorowa szlifierka
kątowa z płaską głowicą,
Aku úhlová bruska s plochou
hlavou, Aku uhlová brúska s
plochou hlavou
Akku-Flachkopf-Winkelschleifer,
Cordless Flat Head Angle Grinder,
Akumulatorowa szlifierka kątowa
z płaską głowicą, Aku úhlová
bruska s plochou hlavou, Aku
uhlová brúska s plochou hlavou,
Aku kutna brusilica s plosnatom
glavom, Polizor unghiular
cu cap plat și acumulator,
Акумулаторен ъглошлайф с
плоска глава
Cordless Flat Head Angle
Grinder
Aku kutna brusilica s
plosnatom glavom
Aku ugaona brusilica
Акумулаторен ъглошлайф
с плоска глава
Επαναφορτιζόμενος
επίπεδος γωνιακός τροχός
ISO AT
47.9 x 21 mm
40.5 x 6.3 mm
ISO FI
ISO HU, CZ, SK
ISO ES, IT
ISO IE
LB 8
LB 10
ISO HR, RS, BG, GR, CY
15x15 mm
Hangtag 60x40mm
Hangtag LB 8
60x40mm
WEEE:
WEEE:
WEEE:
WEEE:
WEEE:
WEEE:
Grizzly Tools
GmbH & Co. KG
Stockstädter Str. 20
63762 Großostheim
GERMANY
Art.-Nr. 71000217
WEEE:
WEEE:
Winkelschleifer
Winkelschleifer
Akku-Flachkopf-
Winkelschleifer
PPWSFA 20-Li A2BRUSHLESS
ɂ005 24
+
=
ON
2x
+
=
ON
2x
35x12mm
+
+ =
=
A
B
ON
ON
Einschalten: Drücken Sie den Ein-/Aus-
taster zweimal kurz hintereinander.
Ausschalten: Drücken sie den Ein-/Aus-
taster oder die Entsperrtaste.
Spindelarretierung (8)
• Arretiert die Spindel beim Montieren/
Demontieren des Einsatzwerkzeugs.
Zusatzhandgriff montieren
und demontieren
WARNUNG! Verletzungsgefahr
durch Verlust der Kontrolle! Betreiben Sie
das Gerät niemals freihändig ohne Zusatz-
handgriff.
Zusatzhandgriff montieren
Sie können den Zusatzhandgriff rechts
und links am Gerät anbringen.
1. Drehen Sie den Zusatzhandgriff (4)
fest in eine der beiden Aufnahmen.
Zusatzhandgriff demontieren
1. Drehen Sie den Zusatzhandgriff (4)
aus der Aufnahme.
Schutzhaube montieren und
demontieren
Voraussetzungen
• Akku aus Gerät entnommen
• Einsatzwerkzeug und Aufnahmeflansch
(26) demontiert
Schutzhaube montieren (Abb.A)
1. Setzen Sie die Schutzhaube (7) so auf
das Gerät, dass die offene Seite zum
Gerät hin zeigt.
Die Aussparungen an der Schutzhau-
be müssen in das Raster (29) am Ge-
rät passen, es ist nur eine Position mög-
lich.
2. Drücken und halten Sie den Entriege-
lungshebel (30) der Schutzhaube in
Richtung Gerät.
3. Drehen Sie die Schutzhaube (7) min-
destens ¼ Umdrehung.
4. Lassen Sie den Entriegelungshebel
(30) los.
5. Bewegen Sie die Schutzhaube (7) ein
kleines Stück, bis sie einrastet.
Sie können jetzt ein Einsatzwerkzeug mon-
tieren.
Schutzhaube demontieren
(Abb.A)
1. Drücken Sie den Entriegelungshebel
der Schutzhaube (30) in Richtung Ge-
rät und drehen Sie die Schutzhaube
(7) rechts herum, bis die offene Seite
der Schutzhaube zum Gerät zeigt.
2. Wenn die Aussparungen an der
Schutzhaube mit dem Raster (29) am
