PARKZONE Extra 300 - Ausbau des Motors und Reglers

14
Hinweis. Die Information auf dieser Seite dient zur Wartung
und Reparatur der Extra 300. Die genannten Bauteile können
bei einem Crash beschädigt werden. Der Einbau (PKZ5101) des
Motors erfolgt in umgedrehter Reihenfolge. Der Propeller muß
demontiert sein, (PKZ5116) bevor die Motorhaube abgebaut
(PKZ5126) und der Motor ausgebaut werden kann.
ACHTUNG: Arbeiten Sie nicht am Propeller wenn der
Flugakku angeschlossen ist. Verletzungen könnten die
Folge sein.
1. Schrauben Sie die fünf Schrauben heraus mit denen die
Motorhaube befestigt ist (PKZ5126).
2. Nehmen Sie vorsichtig die Motorhaube vom Rumpf ab.
Hinweis: Die Motorhaube kann durch die Farbe am Rumpf
etwas festgehalten werden.
3. Schrauben Sie den Motorhalter (PKZ5128) vom Rumpf los in
dem Sie die 4 Befestigungsschrauben herausschrauben.
4. Trennen Sie die drei Steckverbindungen des Reglers
zum Motor. (Der Anschluß muß an den gleichen Farben
erfolgen).
5. Schrauben Sie die vier Schrauben des Motors aus dem
Motorhalter (PKZ5116).
6. Haben Sie die Steckverbindungen zum Empfänger im
Rumpf gelöst, kann der Regler aus dem Rumpf genommen
werden.

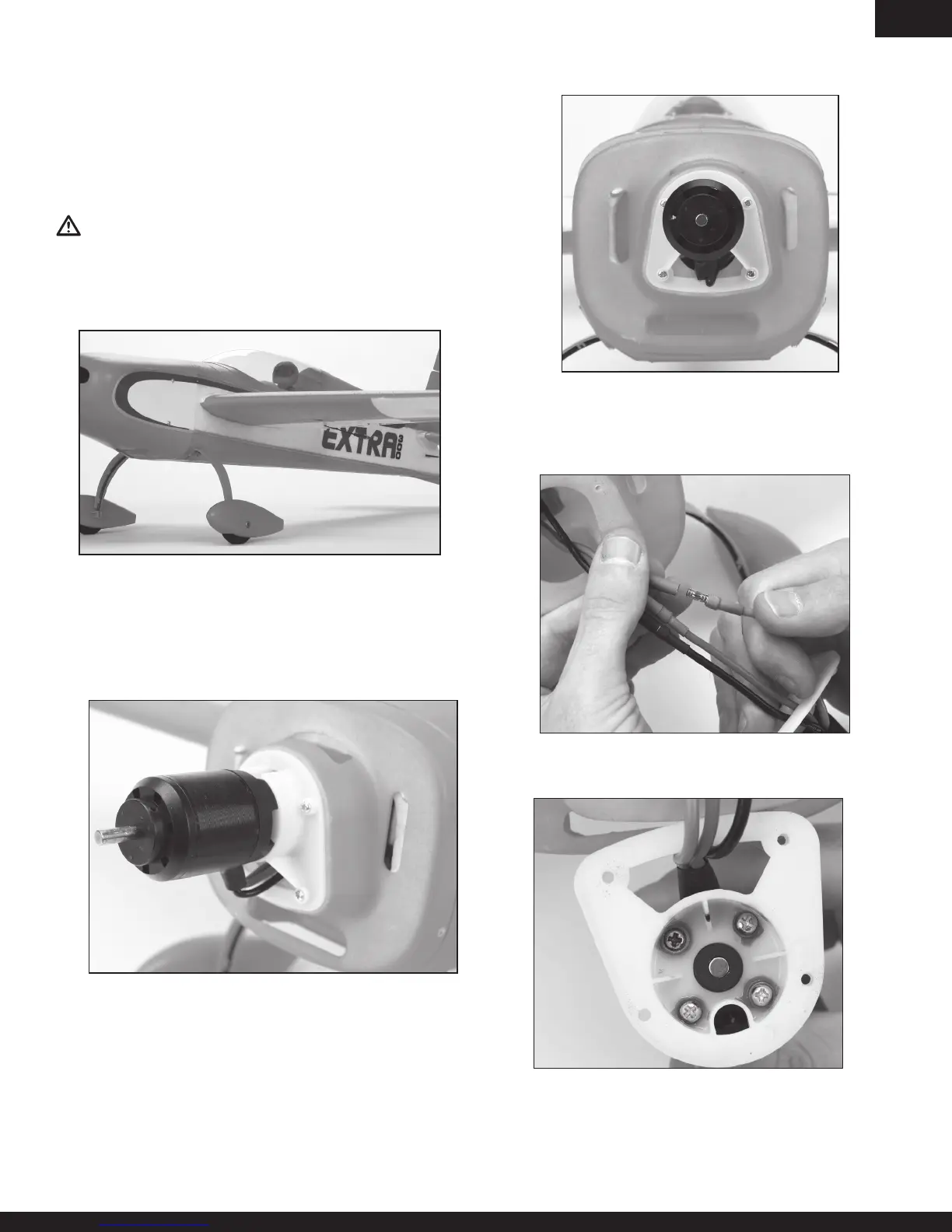

Ausbau des Motors und Reglers
Ansicht den Schrauben der Motorhaube
Ansicht des Motors auf dem Motorträger
Ansicht von vorne
Der abgebildete Motor kann von dem installierten Motor etwas abweichen.
