10. Hinweise zur Anwendung

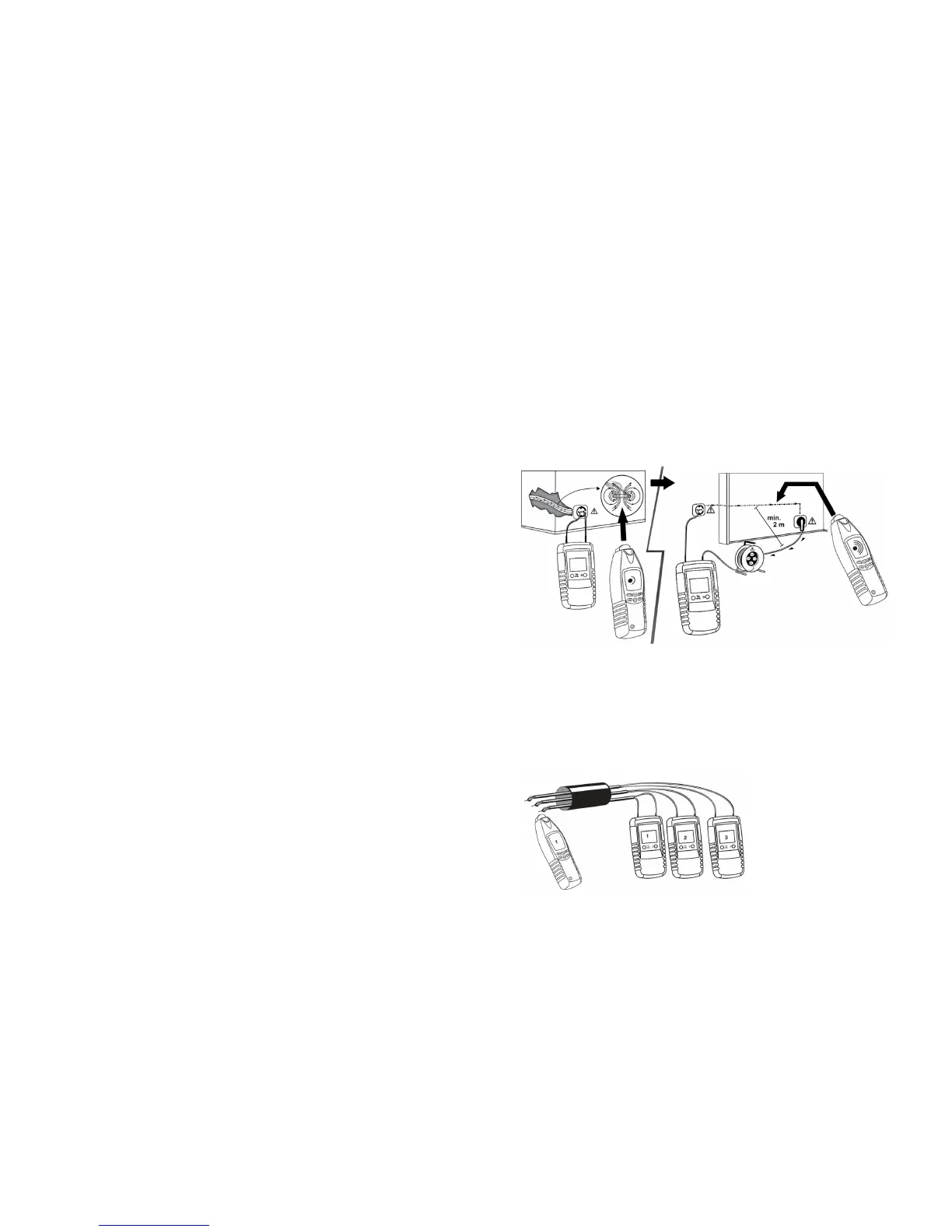

Empfangsstärke bei Spannungsführenden Leitern erhöhen (zweipolige Anwendung)
Achtung: Unternehmen Sie Messungen an Spannungsführenden Leitern nur unter Beachtung
aller gültigen Sicherheitsstandards.
Das Magnetische Feld zwischen Phase und Neutralleiter einer Spannungsführenden Leitung hebt
sich nahezu auf, so das die maximale Suchtiefe ca. 0.5 m beträgt. Um auch Spannungsführende
Leitungen in der zweipoligen Anwendung finden zu können, nutzen Sie ggf. eine andere Leitung
als Rückleitung, welche Sie im Abstand von min. 2 Metern parallel zur gesuchten Leitung verlaufen
lassen. Hierdurch kann sich das Magnetfeld weiter ausbreiten und das Signal besser mit dem
Receiver orten lassen. Für diese simulierte Rückleitung können Sie z.B. eine Kabelverlängerung
benutzen.
Suche und Sortierung von bereits Installierten Leitungen (zweipolige Anwendung)
Achtung: Die Messung darf nur bei spannungsfreien Stromkreisen erfolgen.
Klemmen Sie die Adern der einzelnen Leitungen am zu messendem Ende zusammen (verdrillen).
Verbinden sie jeweils die rote Anschlussleitung eines Transmitters mit einer ader der Leitung und
die schwarze Anschlussleitung mit einer anderen Ader der gleichen Leitung. Je mehr Transmitter
Sie verwenden, desto mehr Leitungen können gleichzeitig geprüft werden (max. 7).
Bei mehreren gleichzeitig eingesetzten Transmittern, muss jeder Sender eine eigene
Signalcodierung aufweisen.
Führen Sie den Receiver am verdrillten Leitungsende entlang. Der angezeigte Signalcode
identifiziert die jeweiligen Leitungen.
-18-
