21 de 58
PUBLICADO: 10-30-09 HOJA #: 095-9297-7 07-11-11
Español
NOTA: Si la pantalla tiene una confi guración de
montaje horizontal VESA 400, proceda al paso 2-3
o al 2-4 de la página 23.
NOTA: Si la pantalla tiene una confi guración de
montaje horizontal VESA 200x200 o VESA 200 x
100, proceda al paso 3 de la página 24.
NOTA: Para instalar la placa exclusiva PLP,
proceda al paso 4 de la página 26.

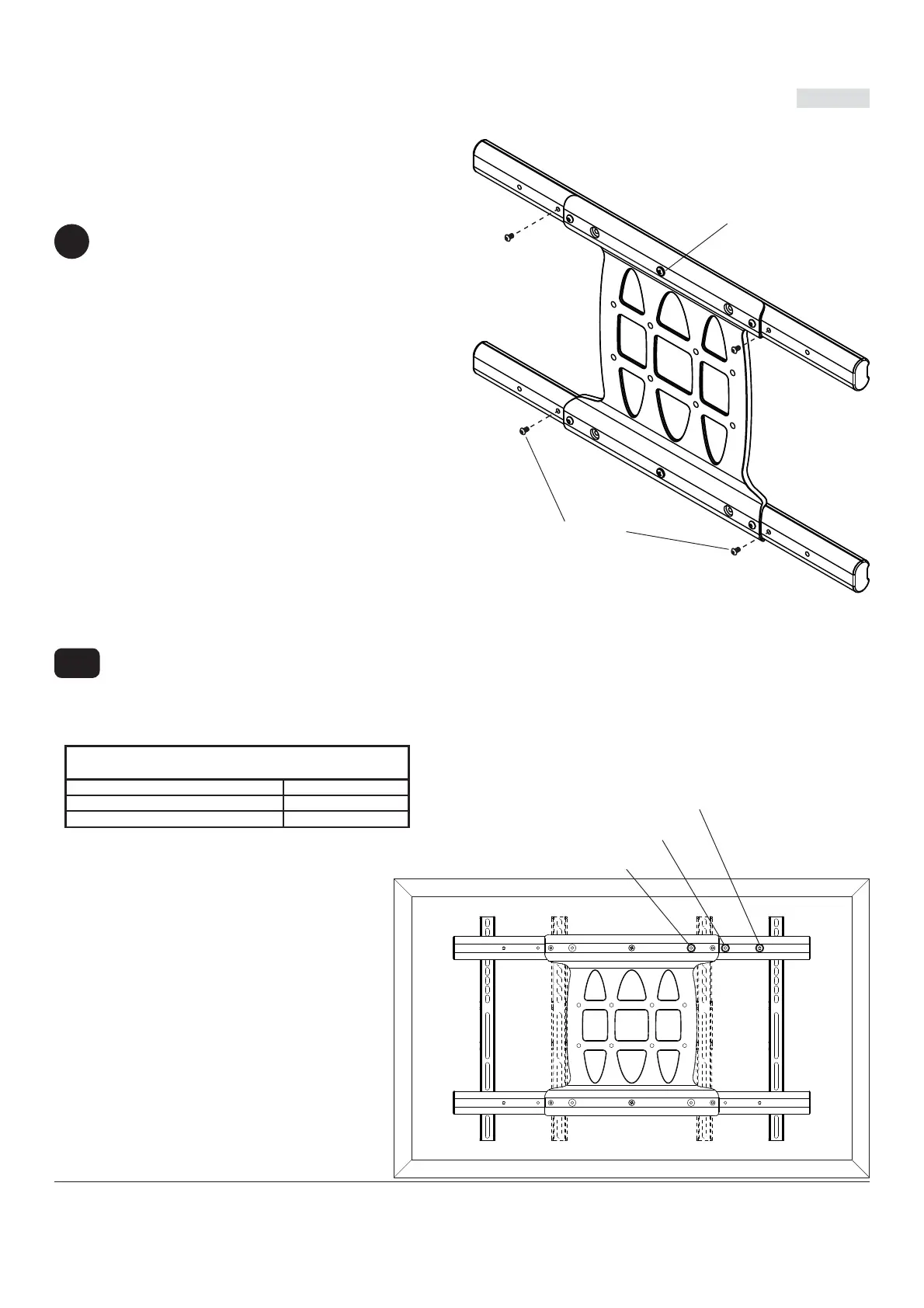

Quite los cuatro tornillos de 1/4-20 x .6" utilizando
una llave allen de 5mm (I) y afl oje los dos tornillos
de 1/4-20 x 1.25" 1/2 vuelta para poder ajustar el
soporte de la pantalla.
TORNILLOS 1/4-20 x .6"
TORNILLOS 1/4-20 x 1.25"
2
Para evitar que se raye la pantalla, coloque un trapo sobre una superfi cie plana y nivelada que sostenga el peso
de la pantalla. Coloque la pantalla boca abajo y se refi eren a la pantalla las instrucciones del fabricante para
eliminar las obstrucciones de la parte posterior de la pantalla. Ajuste los soportes de la pantalla para alinear con
los agujeros de montaje de pantalla.
Mida la confi guración de montaje horizontal y escoja una posición fi ja de descanso de la tabla de abajo.
2-1
POSICIÓN FIJA DE DESCANSO N.O 2
POSICIÓN FIJA DE DESCANSO N.O 1
POSICIÓN FIJA DE DESCANSO N.O 3
configuración de montaje
horizontal
posición fija de
descanso
10-3/4" - 16-1/16" (273 - 408 mm) #1
15-1/16" - 21-9/16" (383 - 548 mm) #2
20-7/16" - 27-9/16" (519 - 700 mm) #3
Instalación de los soportes adaptadores
