PUBLICADO: 10-30-09 HOJA #: 095-9297-7 07-11-11
Español
Escoja los tornillos de los sujetadores identifi cados y clasifi cados en las divisiones del empaque plástico y luego
fi je los soportes de la pantalla siguiendo el paso 2-3 o el paso 2-4 de la página 23.
NOTA: Siempre se tienen que usar los agujeros superiores y los inferiores para la instalación de los soportes de
la pantalla. También se deben usar los agujeros centrales en los casos en los que los sujetadores y las pantallas
lo permitan. Verifi que que todos los agujeros estén debidamente alineados; luego, apriete los tornillos utilizando
un destornillador phillips.
2-2
Instalación de los soportes adaptadores
• Apriete los tornillos de tal modo que los soportes adaptadores queden fi rmemente sujetos. No apriete aplicando demasiada
fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su fuerza de fi jación y
causando el posible desprendimiento de sus cabezas. Apriete los tornillos a 40 pulg-lb (4.5 N•m) de par torsor máximo.
• Si los tornillos no pueden atornillarse con tres vueltas completas en los insertos de la pantalla, o si los tornillos topan fondo y la
placa todavía no está fi rmemente sujeta, se podría dañar la pantalla o causar la falla del producto.
ADVERTENCIA

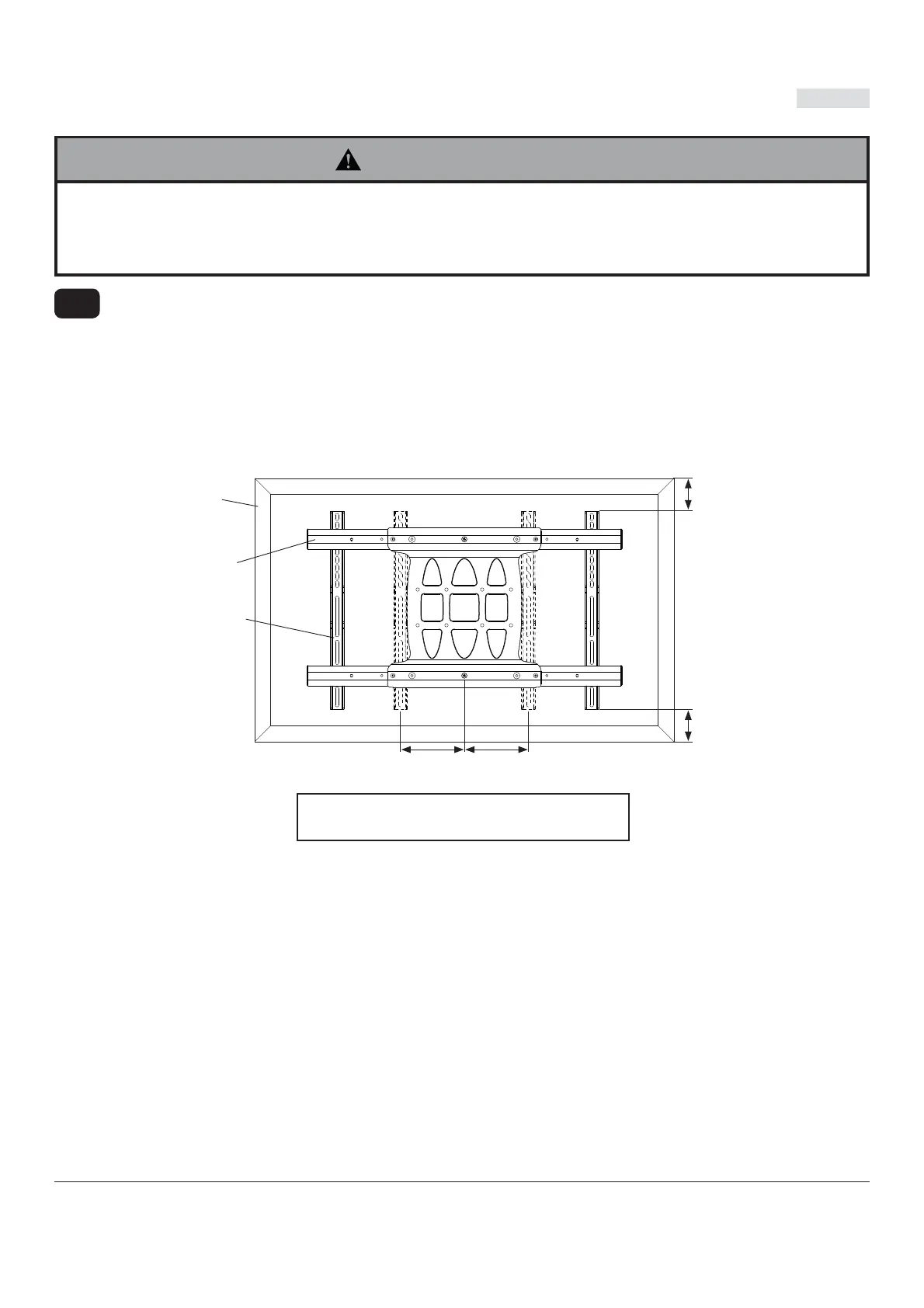

CENTRALICE LOS SOPORTES DE LA PANTALLA VERTICALMENTE
EN LA PARTE TRASERA DE LA PANTALLA
PANTALLA
SOPORTES DE
LA PANTALLA
B
NOTA: Las dimensiones "X" deben ser iguales.
Las dimensiones "Y" deben ser iguales.
Y
Y
X
X
