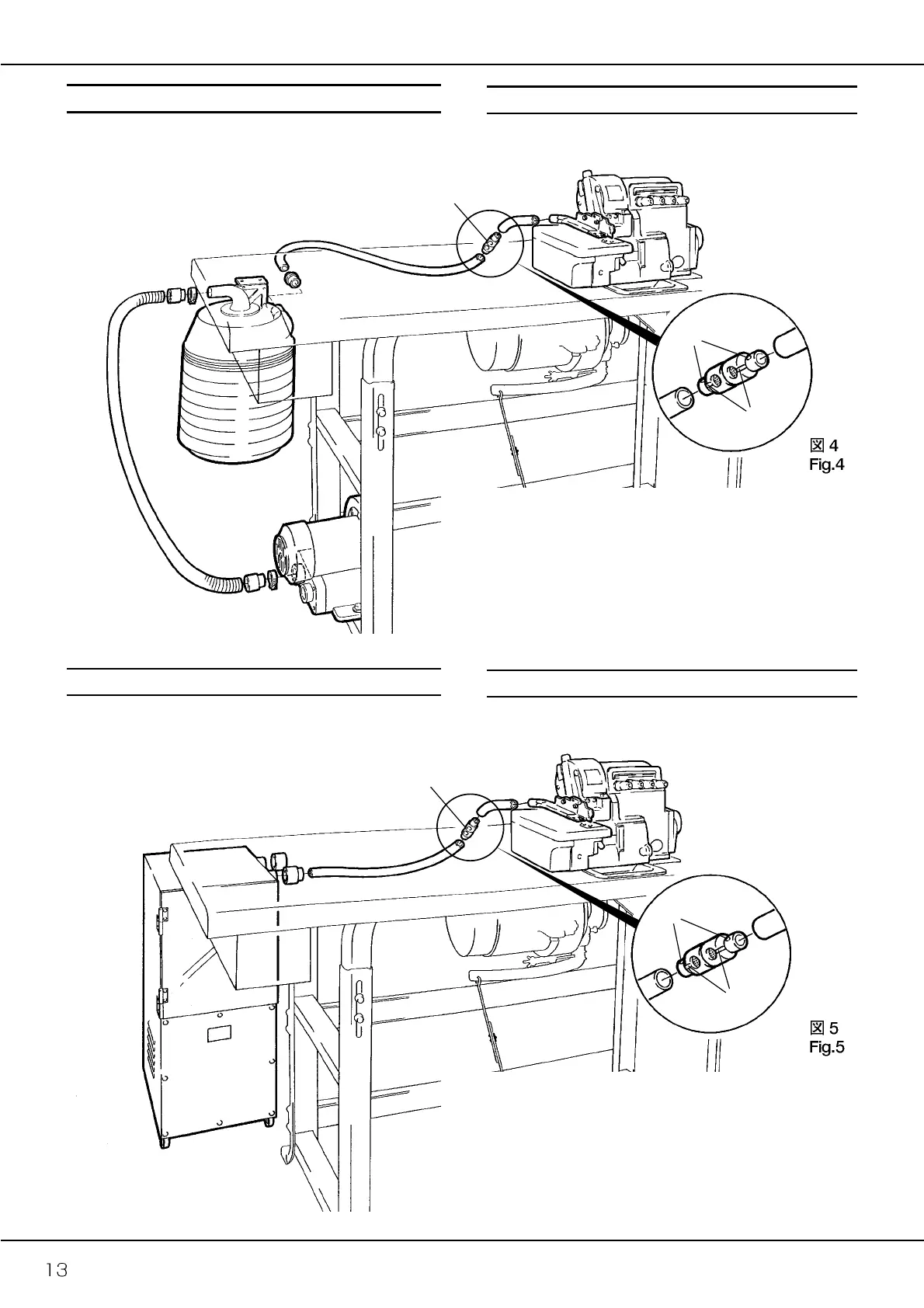

T集塵式の配管
図を参照して、エアーホースを接続してください。
●風量調節器 1 を図の位置に取り付けてください。
●風量調節器 1 の吸引力調節は、調節器外(ゴム部)を回してください。
風量調節器内(パイプ部)の合マーク 2 と風量調節器外(ゴム部)の合マーク
3 を合わせると吸引力が一番弱くなります。
合マークをずらす程吸引力が強くなります。
●Connect the air regulator 1 as shown in the illustration above.
●Adjust sucking force of the air regulator 1 by turning the outside of the
air regulator 1 (rubber part).
To decrease sucking force to a minimum, align marks 2 with 3.
To increase sucking force, shift each alignment mark.
●風量調節器 1 を図の位置に取り付けてください。
●風量調節器 1 の吸引力調節は、調節器外(ゴム部)を回してください。
風量調節器内(パイプ部)の合マーク 2 と風量調節器外(ゴム部)の合マーク
3 を合わせると吸引力が一番弱くなります。
合マークをずらす程吸引力が強くなります。
●Connect the air regulator 1 as shown in the illustration above.
●Adjust sucking force of the air regulator 1 by turning the outside of the
air regulator 1 (rubber part).
To decrease sucking force to a minimum, align marks 2 with 3.
To increase sucking force, shift each alignment mark.
T waste collector type
Connect air hoses by referring to the illustration below.
ブロワ式の配管
図を参照して、エアーホースを接続してください。
Blower type
Connect air hoses by referring to the illustration below.
