Pentair 5P2R - Liste de Pièces de Rechange; 5 P2 R S 5 P2 R

> 37 <
Modèle - 5P2R Modèle - S 5P2R
Turbine Diffuseur Moteur Turbine Diffuseur Moteur Voltage
5P2RB-1 C105-92PRB C1-216P 0,25kW-1P2 S 5P2RB-1 C105-92PSCB C1-216PB S 0,25kW-1 220-240 V
5P2RB-3 C105-92PRB C1-216P 0,25kW-3P2 S 5P2RB-3 C105-92PSCBA C1-216PB S 0,25kW-3 380-420 V
5P2RC-1 C105-92PS C1-216P 0,37kW-1P2 S 5P2RC-1 C105-92PSC C1-216PB S 0,37kW-1 220-240 V
5P2RC-3 C105-92PSA C1-216P 0,37kW-3P2 S 5P2RC-3 C105-92PSCA C1-216PB S 0,37kW-3 380-420 V
5P2RD-1 C105-138PF C1-200PA 0,55kW-1P2 S 5P2RD-1 C105-92PTB C1-216PB S 0,55kW-1 220-240 V
5P2RD-3 C105-138PFA C1-200PA 0,55kW-3P2 S 5P2RD-3 C105-92PTBA C1-216PB S 0,55kW-3 380-420 V
5P2RE-1 C105-137PF C1-200PA 0,75kW-1P2 S 5P2RE-1 C105-137PE2 C1-200PAB S 0,75kW-1 220-240 V
5P2RE-3 C105-137PFA C1-200PA 0,75kW-3P2 S 5P2RE-3 C105-137PE2A C1-200PAB S 0,75kW-3 380-420 V
5P2RF-1 C105-137PD C1-200PA 1,10kW-1P2 S 5P2RF-1 C105-137PD1 C1-200PAB S 1,10kW-1 220-240 V
5P2RF-3 C105-137PDA C1-200PA 1,10kW-3P2 S 5P2RF-3 C105-137PD1A C1-200PAB S 1,10kW-3 380-420 V
• Non illustré
* 5P2R - La vis de turbine
n° C30-12 est nécessaire pour
tous les modèles à courant
triphasé.
** S5P2R - La vis de turbine
n° C30-17SS est nécessaire
pour tous les modèles à courant
triphasé.
*** Pour les moteurs ATB
0,75kW et 1,10kW, le pied de
pompe C4-41P et le bourrelet
en caoutchouc C35-12D sont
nécessaires.

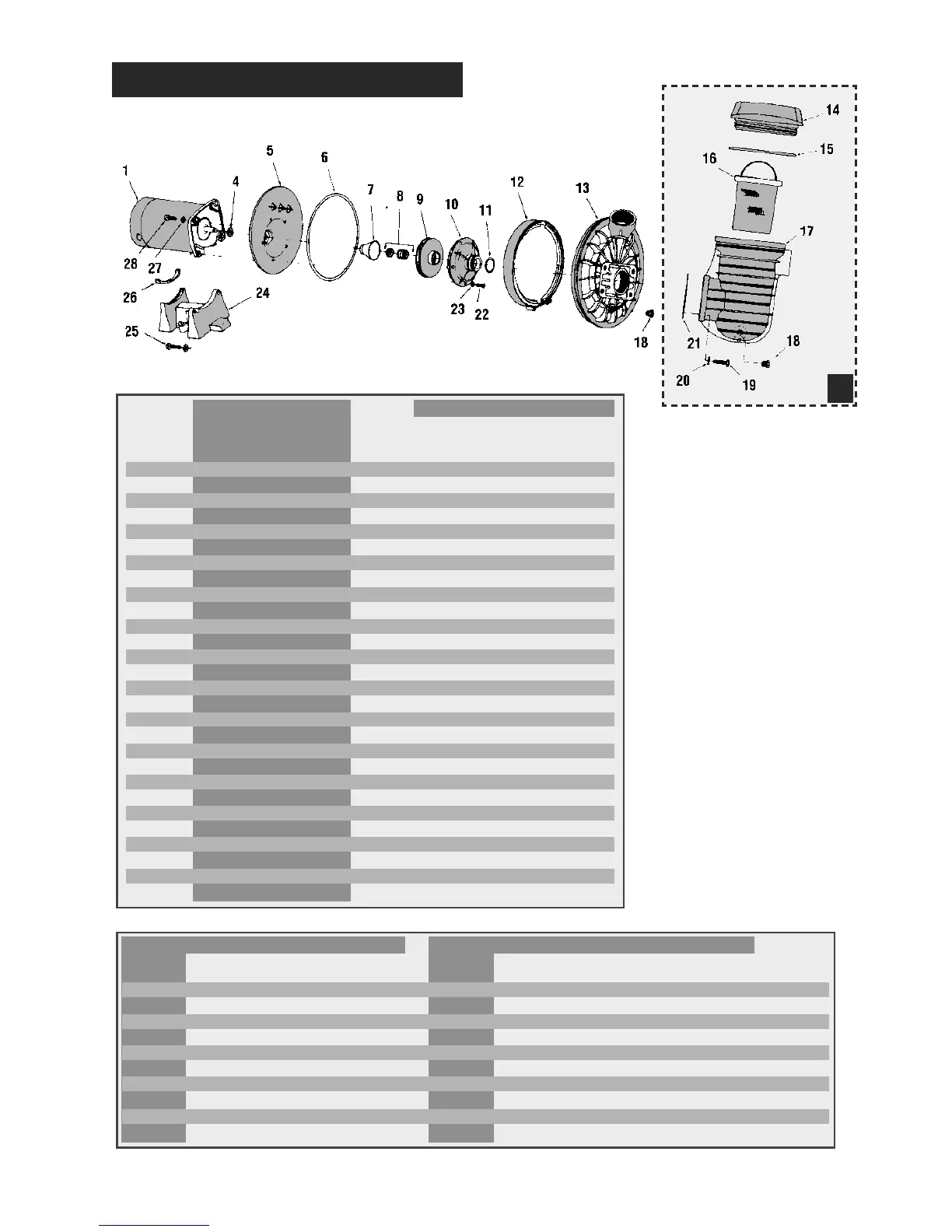

5P2R S 5P2R
Désignation de la pièce Quantité
1 Moteur IPX5 1 voir tableau voir tableau
4
Larmier 1 17351-0009 17351-0009
5 Plateau de pompe 1 C203-137P1 C103-193PBG
6
0 - Ring 1 U9-228 U9-228
7
Cuvette en cuivre 1 J3-2 -
8
Joint mécanique 1 U9-93SS 17304-0100
9 Turbine 1 voir tableau voir tableau
•
Vis de turbine – 3 ph 1 C30-12* C30-17SS**
10 Diffuseur 1 voir tableau voir tableau
11
0 -Ring diffuseur 1 U9-226 U9-226
12 Collier de serrage 1 C19-37A C19-37A
•
Manette de serrage 1 WC 36-22 WC 36-22
13 Corps de pompe 1 C176-47P1W C176-47P1W
14 Couvercle de préfiltre 1 C3-139P C3-139P
15
Joint de couvercle 1 U9-229 U9-229
16 Panier de préfiltre 1 C108-33P C108-33P
17
Préfiltre 1 C153-53P1 C153-53P1
18
Bouchon de vidange avec 0-Ring 2 U178-920P U178-920P
19 Vis 5/16" - 18 x 11/4" 4 U30-64SS U30-64SS
20
Joint plat 4 U43-41SS U43-41SS
21
Joint de préfiltre 1 C20-123 C20-123
22 Vis 8/32" x 7/8" 5 U30-542SS U30-542SS
23 Rondelle 5 U43-21SS U43-21SS
24*** Base 1 C4-42P/C4-41P C4-42P/C4-41P
25 Vis 3/8" - 16 x 1 3/4" 2 U30-77SS U30-77SS
26***
Bourrelet 1 C35-11/C35-12D C35-11/C35-12D
27
Joint plat 2 U43-42SS U43-42SS
28 Vis 3/8" - 16 x 1" 2 U30-74SS U30-74SS
29 Préfiltre complet 1 PKG115 PKG115
29
11. Liste de pièces de rechange
