> 53 <
• без изображения
* Винт рабочего
колеса № 37337-6080
при 230V, 1,10 kW,
1,50 kW, 2,20 kW
моделей и необходим
для всем моделей с
рехфазовым питанием.
** Основание насоса
С4-79Р и резиновая
накладка С35-25D
применяются при 0,75 kW
до 2,20 kW моделях.
5P6R SW5P6R
Наименование детали
Количество
1 Мотор ІРХ5 1 см. таблицу см. таблицу
2 Плита насоса 1 C103 - 194PG C103 - 194PSSG
3 О-образное кольцо 1 U9-228 U9-228
4 Уплотнитель вала 1 U9-358SS U9-358SW
5 Рабочее колесо 1 см. таблицу см. таблицу
• * Винт рабочего колеса 1 37337-6080 37337-6080
• Винт рабочего колеса О-образное кольцо 1 35505-1426 35505-1426
6 Реверсное ведущее колесо. 1 см. таблицу см. таблицу
7 Реверсное ведущее колесо О-образное кольцо 1 U9-374 U9-374
8 Зажимное кольцо 1 C19-37A C19-37A
9 Гайка зажимного кольца 1 WC 36-22 WC 36-22
10 Корпус насоса (включая № 11,12,13,14) 1 17307-0110W 17307-0110W
11 Крышка предфильтра + О-образное кольцо (12) 1 17307-0111S 17307-0111S
12 Крышка предфильтра О-образное кольцо 1 35505-1440 35505-1440
13 Коробка предфильтра 1 C8-58P C8-58P
14 Водоспускная заглушка с О-образным кольцом 2 U178-920Р U178-920Р
15** Основание насоса 1 С4-78Р/С4-79Р С4-78Р/С4-79Р
16 Прокладочная шайба 2 U43-41SS U43-41SS
17 Винт 2 U30-918SS U30-918SS
18** Резиновая накладка 1 C 35-43/C35-25D C 35-43/C35-25D
19 Винт 8-32 x
1
/
8
“ 5 U30-922SS U30-922SS
20 Зубчатый диск 5 U43-21SS U43-21SS
21 Винт
3
/
8
“- 16 x 1" 4 C4-42P/C4-41P C4-42P/C4-41P
22 Распыляющее кольцо 1 17351-0009 17351-0009
• Клеевая муфта (2) 1 PKG 188W PKG 188W
Модель -5P6R Модель -SW5P6R
Ведущее Реверсное Мотор Ведущее Реверсное Мотор Вольт
колесо
вед. колесо
колесо
вед. колесо
5P6RD-1 C105 - 238PF C1 - 271P 0,55 kW - 1P4 SW5P6RD-1 C105 - 238PFS C1 - 271PSS SW0,55 kW - 1 220-240 B
5P6RD-3 C105 - 238PFA C1 - 271P 0,55 kW - 3P4 SW5P6RD-3 C105 - 238PFAS C1 - 271PSS SW0,55 kW - 3 380-420 B
5P6RE-1 C105 - 238PG C1 - 271P 0,75 kW - 1P4 SW5P6RE-1 C105 - 238PGS C1 - 271PSS SW0,75 kW - 1 220-240 B
5P6RE-3 C105 - 238PGA C1 - 271P 0,75 kW - 3P4 SW5P6RE-3 C105 - 238PGAS C1 - 271PSS SW0,75 kW - 3 380-420 B
5P6RF-1 C105 - 238PECA C1 - 271P 1,10 kW - 1P4 SW5P6RF-1 C105 - 238PECAS C1 - 271PSS SW1,10 kW - 1 220-240 B
5P6RF-3 C105 - 238PECA C1 - 271P 1,10 kW - 3P4 SW5P6RF-3 C105 - 238PECAS C1 - 271PSS SW1,10 kW - 3 380-420 B
5P6RG-1 C105 - 238PLBA C1 - 271P 1,50 kW - 1P4 SW5P6RG-1 C105 - 238PLBAS C1 - 271PSS SW1,50 kW - 1 220-240 B
5P6RG-3 C105 - 238PLBA C1 - 271P 1,50 kW - 3P4 SW5P6RG-3 C105 - 238PLBAS C1 - 271PSS SW1,50 kW - 3 380-420 B
5P6RH-1 C105 - 238PHA C1 - 271P 2,20 kW - 1P4 SW5P6RH-1 C105 - 238PHAS C1 - 271PSS SW2,20 kW - 1 220-240 B
5P6RH-3 C105 - 238PHA C1 - 271P 2,20 kW - 3P4 SW5P6RH-3 C105 - 238PHAS C1 - 271PSS SW2,20 kW - 3 380-420 B

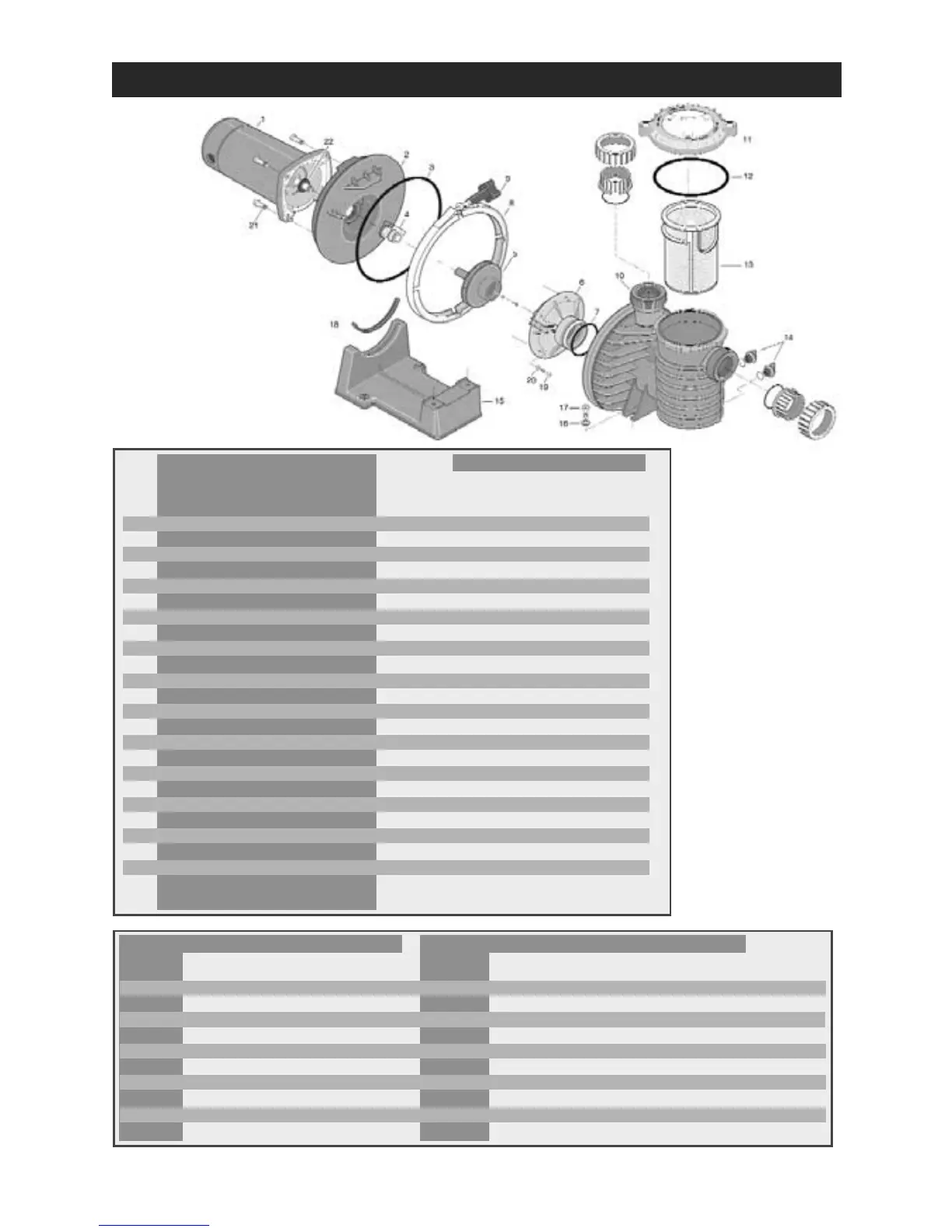

13. Перечень запасных деталей
