TUBERÍA HORIZONTAL DESDE EL POZO
HACIA LA BOMBA
1. Nunca instale una tubería de aspiración que sea menor
que la abertura de aspiración de la bomba.
2. Para ayudar con el cebado en las instalaciones de punto
filtrante, instale una válvula de retención en la línea según
se ilustra en la Figura 2. Asegúrese de que la flecha de
flujo de la válvula de retención señale hacia la bomba.
TAMA—OS DE LA TUBERÍA DE DESCARGA
1. Si se aumenta el tamaño de la tubería de descarga,
instale un reductor en la abertura de descarga de la
bomba. No aumente el tamaño de la tubería por etapas.
2. Cuando la bomba se coloque lejos de los puntos de uso
del agua, se deberá aumentar el tamaño de la tubería de
descarga para reducir las pérdidas de presión provocadas
por la fricción.
• Hasta100’detrayecto:Elmismotamañoquelaabertura
de descarga de la bomba.
• De100’a300’detrayecto:Aumenteuntamañode
tubería.
• De300’a600’detrayecto:Aumentedostamañosde
tubería.
APLICACIÓN DE ROCÍO DE CÉSPED
Esta bomba ha sido diseñada para rociar césped. Ha sido
diseñada para entregar mucha agua a la presión total del
rociador. Puede bombear desde un estanque, una cisterna
o un pozo.
La descarga de la bomba se puede dividir para suministrar
dos (2) o más sistemas rociadores. La Figura 3 ilustra una
descarga múltiple sugerida. No la use en un tanque a presión
ni como bomba de refuerzo.
Instalación de la bomba/Tubería
INSTALACIÓN DE LA BOMBA
AVISO: Levar a cabo todas las conexiones roscadas a la
bomba utilizando solamente cinta selladora de PTFE para
roscas de tubería. No use compuestos para juntas de
tuberías en bombas de plástico: éstos pueden reaccionar
con el plástico en los componentes de la bomba. Verifique
que todas las juntas de tubos en la tubería de aspiración
estén herméticas y sean impermeables. Si la tubería de
aspiración puede aspirar aire, la bomba no podrá extraer
agua del pozo.
1. Atornille la bomba a una base firma y nivelada.
2. Apoye toda la tubería conectada a la bomba.
28
20
100
80
60
40

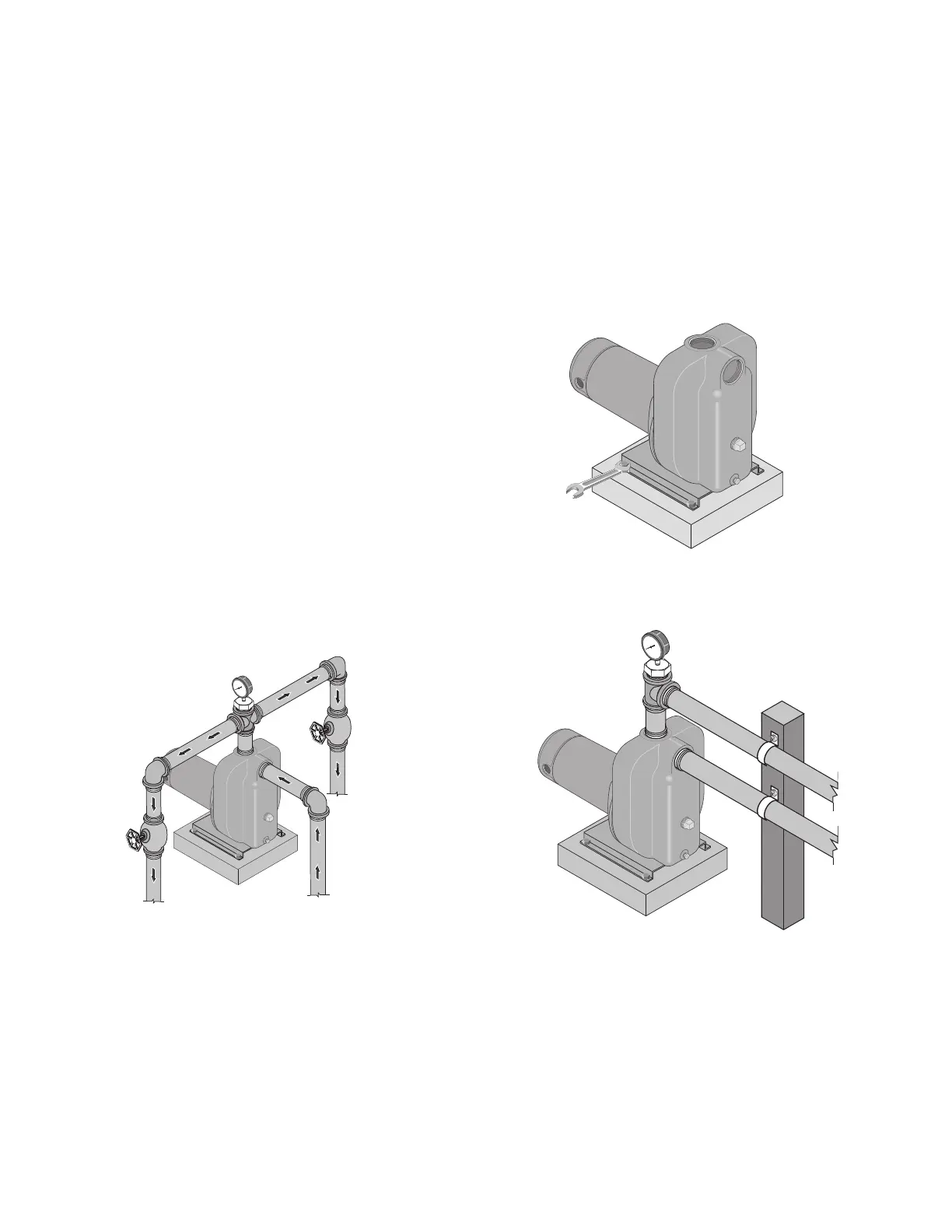

Figura 3 – Descarga múltiple
Figura 4 – Atornille la bomba
Figura 5 – Apoye toda la tubería conectada a la
bomba en forma independiente
