Entretien
Il n’est pas nécessaire de débrancher la pompe ni les tuyaux
pour réparer ou remplacer le moteur ou son joint (se reporter
à la Figure 14). Si le moteur doit être remplacé, remplacer
également le joint de son arbre (Réf. 7, page 24). Toujours
garder un joint de rechange d’avance.
Ne pas oublier d’amorcer la pompe avant de la démarrer.
NOTA: Se reporter à l’étiquette collée sur le moteur pour
connaître les instructions de lubrification. Le joint mécanique
de l’arbre de la pompe est lubrifié par l’eau. Son réglage est
automatique.
NOTA: Vider la pompe si on doit la débrancher du service
ou si elle risque de geler.
DÉMONTAGE DE LA POMPE
1. Couper le courant alimentant le moteur.
NOTA: Repérer tous les fils pour pouvoir les rebrancher
au bon endroit.
2. Déposer les boulons de fixation de la plaque d’étanchéité
sur le corps de la pompe. Le moteur et la plaque
d’étanchéité peuvent maintenant être éloignés du corps
de la pompe (se reporter à la Figure 14). Déposer
PRUDEMMENT le joint plat.
NETTOYAGE ET REMPLACEMENT DE
L’IMPULSEUR
NOTA: Suivre tout d’abord les instructions figurant sous la
rubrique «Démontage de la pompe».
1. Déposer les vis de fixation du diffuseur sur la plaque
d’étanchéité, puis déposer le diffuseur (se reporter à la
Figure 15). L’impulseur exposé peut maintenant être nettoyé.
2. Si l’impulseur doit être remplacé, desserrer les deux vis à
métaux, puis déposer le carter du moteur (se reporter à la
Figure 16).
3.
La tension du condensateur peut
être dangereuse. Pour décharger le condensateur, tenir
un tournevis à poignée isolée PAR LE MANCHE, puis
court-circuiter les bornes du condensateur (se reporter
à la Figure 16). Ne pas toucher la lame métallique du
tournevis ni les bornes du condensateur. En cas de doute,
s’adresser à un électricien qualifié.
4. Dévisser le collier du condensateur, puis déposer le
condensateur. Ne pas débrancher les fils du condensateur
branchés sur le moteur.
5. Glisser une clé à fourche de 7/16 de pouce derrière le
contacteur à ressort côté moteur de l’arbre; immobiliser
l’arbre du moteur avec la clé posée sur les méplats de
l’arbre, puis dévisser la vis (le cas échéant) de l’impulseur
en la tournant à droite (le filetage est à gauche) en
faisant face à l’œil de l’impulseur.
6. Dévisser l’impulseur, tout en gardant l’arbre immobile, en
le tournant à gauche en faisant face à l’œil de l’impulseur.
7. Pour la repose, procéder à l’inverse des opérations 1 à 6.
8. Se reporter aux directives de la rubrique «Remontage de
la pompe» de la page 22.
20
ON
OFF

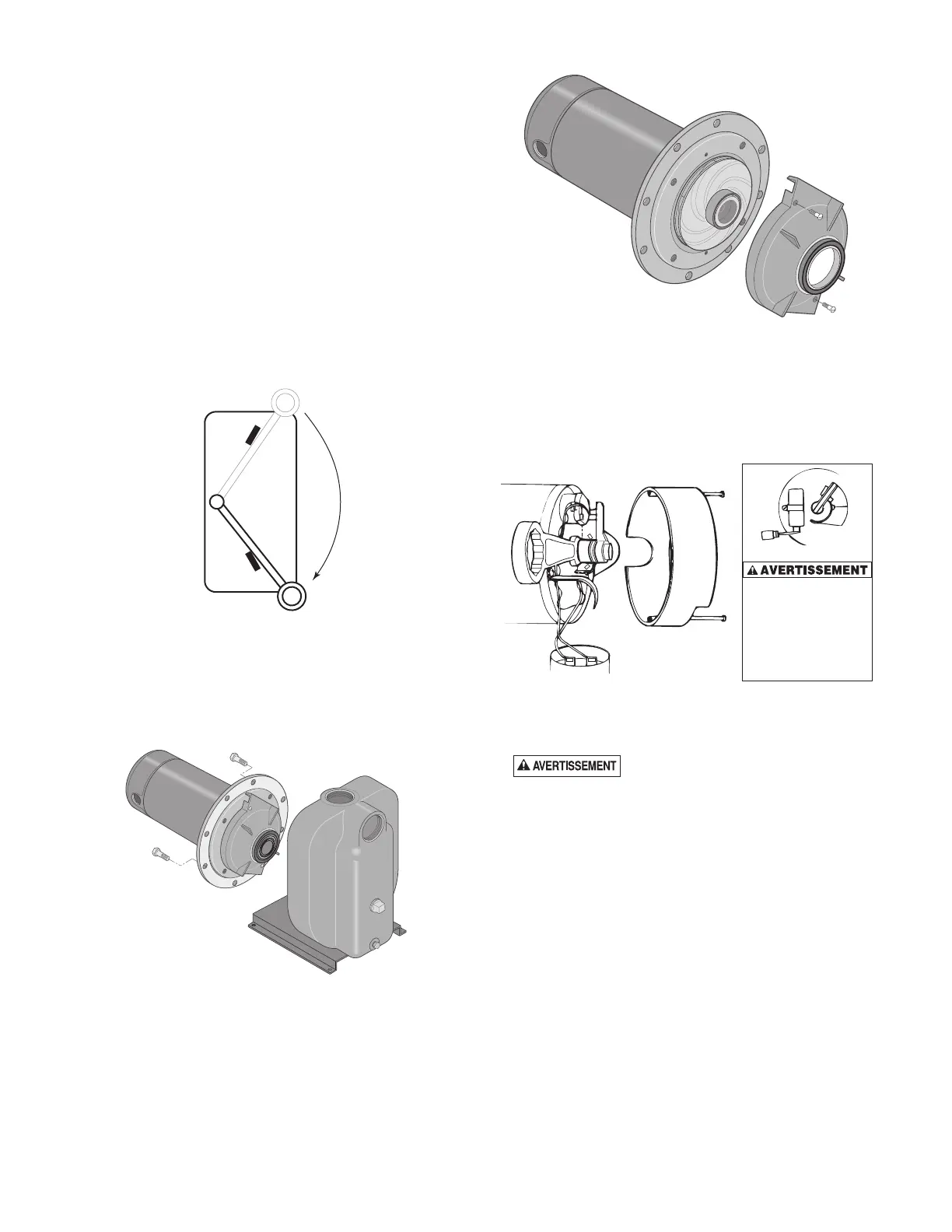

Figure 13 – Couper le courant d’alimentation
Figure 14 – Glisser le moteur vers l’arrière
Figure 15 – Dépose du diffuseur
Figure 16 – Immobilisation de l’arbre
Pour éviter les
risques de secousses
électriques, utiliser un
tournevis à poignée
isolée pour court-
circuiter les bornes du
condensateur, comme il
est illustré.
