52 User’s Handbook, TSL 4186E, Issue 2
4012/16 Diesel

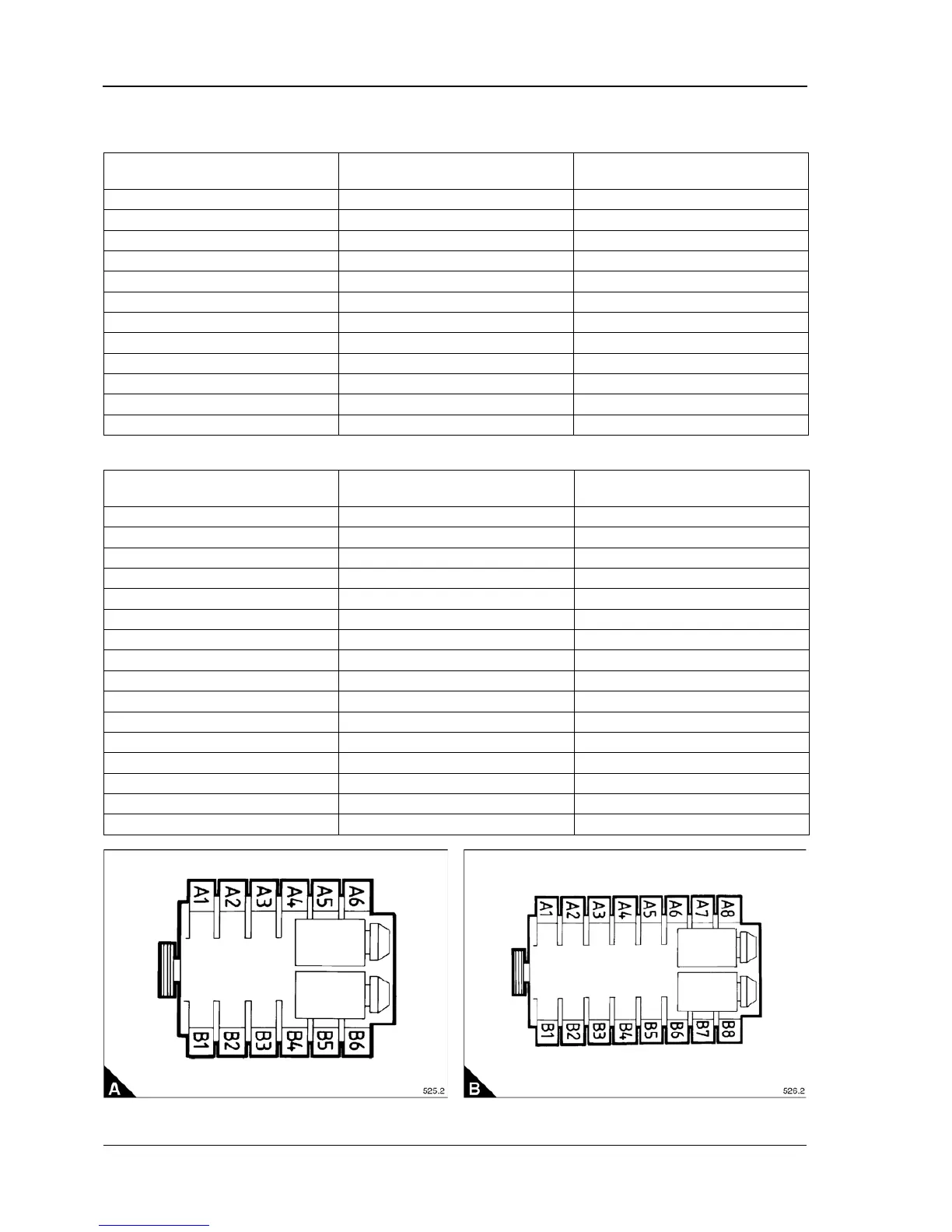

Bridge piece and valve clearance setting sequence
12 cylinder engines (A)
16 cylinder engines (B)
T.D.C.
(Top Dead Centre)
Valves rocking on
cylinder No.
Set bridge piece and valve
clearance on cylinder No.
A1 & A6 A6 A1
B1 & B6 B1 B6
A2 & A5 A2 A5
B2 & B5 B5 B2
A3 & A4 A4 A3
B3 & B4 B3 B4
A1 & A6 A1 A6
B1 & B6 B6 B1
A2 & A5 A5 A2
A2 & B5 B2 B5
A3 & A4 A3 A4
B3 & B4 B4 B3
T.D.C.
(Top Dead Centre)
Valves rocking on
cylinder No.
Set bridge piece and valve
clearance on cylinder No.
A1 & A8 A8 A1
B1 & B8 B8 B1
A3 & A6 A6 A3
B3 & B6 B6 B3
A7 & A2 A2 A7
B7 & B2 B2 B7
A5 & A4 A4 A5
B5 & B4 B4 B5
A1 & A8 A1 A8
B1 & B8 B1 B8
A3 & A6 A3 A6
B3 & B6 B3 B6
A7 & A2 A7 A2
B7 & B2 B7 B2
A5 & A4 A5 A4
B5 & B4 B5 B4
