Pfeiffer Vacuum PASCAL Series - Page 26

N – 6
19
20
22
23
26
27
28
30
34
37
35
36
33
31
32
29
3
2
1
7
10
18
11
12
8
9
24
25
21
6
4
5
15
16
13
14
17
43

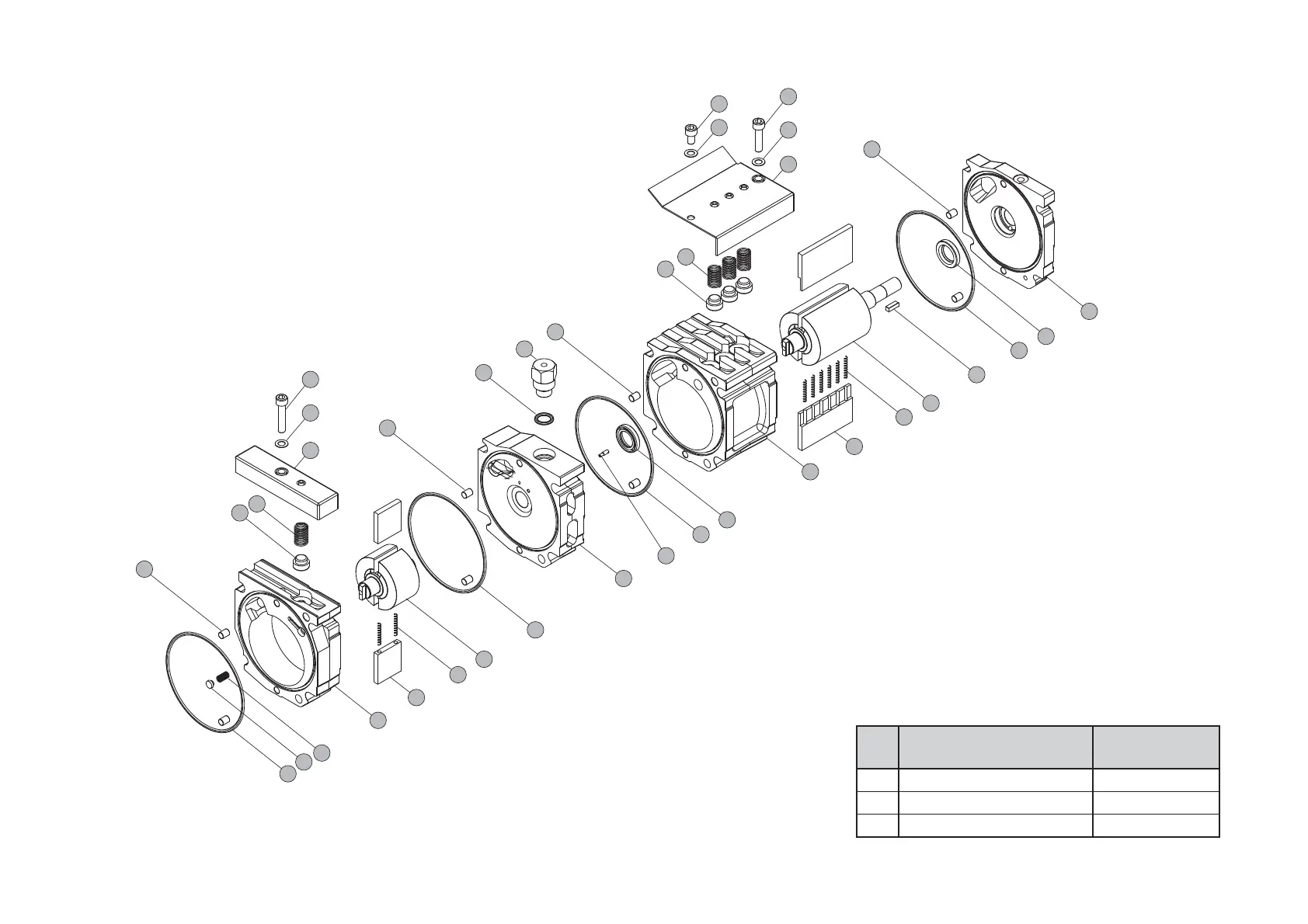

Plan du bloc fonctionnel (avec stator non flasqué) (D)
Pumping module drawing (with no flanged stator) (D)
Gesamtplan: Funktionsblock mit Stator und Flanschen (D)
Rep. Part
Clamping torque
(N·m)
4 Screw CHC M6 x 30 (s.steel) 9.0
13 Screw CHC M6 x 10 (s.steel) 9.0
15 Screw CHC M6 x 25 (s.steel) 9.0
