Pfeiffer Vacuum PASCAL Series - Page 40

N – 20
8
9
7
1
2
3
4
5
6
C
BA
or

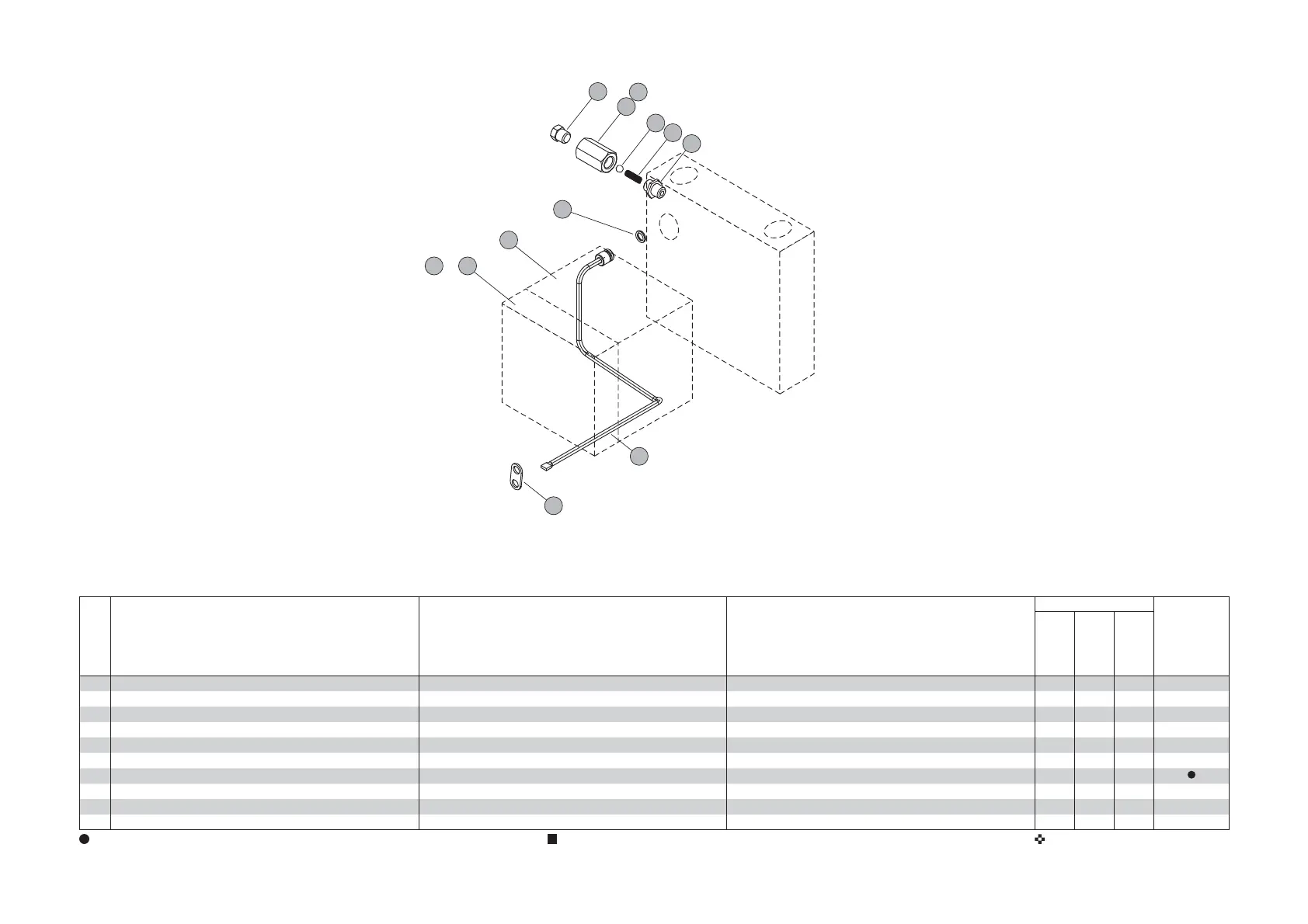

Plan du système bulleur
Bubbler system drawing
Bubbler system Gesamtplan
Nomenclature du système bulleur / Bubbler system part list / Bubbler system Nomenklatur
REP DÉSIGNATION SPECIFICATION BENENNUNG
Types/model
REF.
P/N
Bestell. Nr
2010 C2 2015 C2 2021 C2
1 Bouchon 1/8 NPT Plug 1/8 NPT Blindstopfen 1/8 NPT 1 1 1 082926
2 Manchon Coupling Kupplung 1 1 1 065866
3 Ruban teflon Teflon band Teflon band 1 1 1 060975
4 Bille inox 18/8 d. 5,8 Ball 18/8 d. 5.8 Kugel 18/8 d, 5,8 1 1 1 087593
5 Ressort Spring Feder 1 1 1 065149
6 Raccord G 1/8 -1/8 NPT Connector G 1/8 -1/8 NPT Verbindungselement 1 1 1 065867
7 Joint torique c 1,9 - d 7,2 O-ring c 1.9 - d 7.2 Dichtung c 1,9 - d 7,2 1 1 1
8 Bulleur Bubbler Bubler 1 1 065836
8 Bulleur Bubbler Bubler 1 065835
9 Attache tube Tube fastener Rohrbefestigung 1 1 1 065835
Lot de joints / Seal kit / Dichtungssatz Kit de révision / Overhaul kit / Revision kit Lot visserie / Screw kit / Schraubensatz
