Phasak PH 9360 - Instalação E Configuração

ON-LINE RACK PH 9360 - PH 9301 .
2. Instalação e configuração

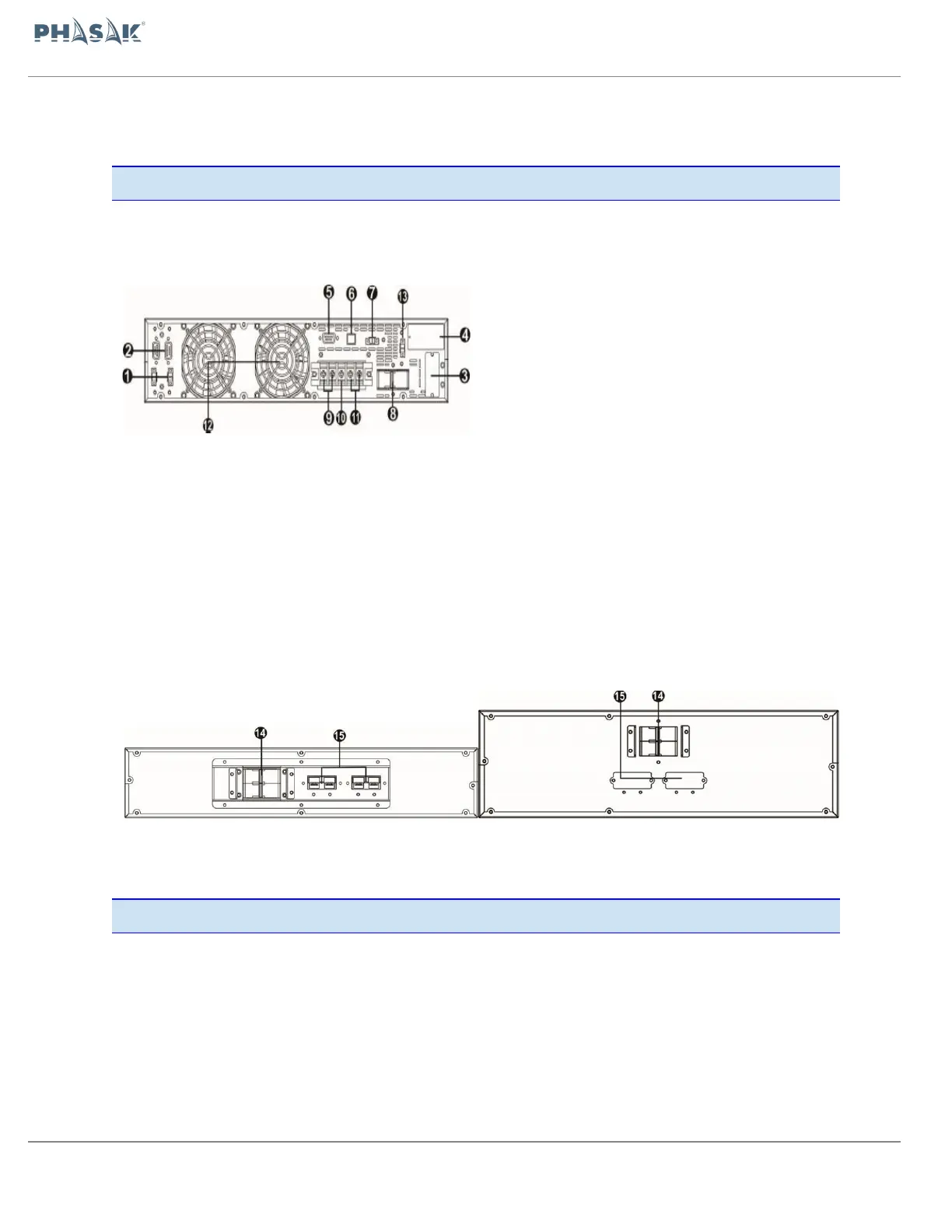

2.1. Vista do painel traseiro da UPS Phasak
PH 9360 (6K) / PH 9301 (20K)
1. Porta para conexão em paralelo (disponível
somente para modelo paralelo) | 2. Porta de
comunicação paralela entre UPS (disponível apenas
para modelo paralelo) |
3. Conector externo da bateria | 4. Smart Slot para
cartões SNMP / Web e AS400 | 5. Porta de
comunicações RS-232 | 6. porta de comunicação
USB |
7. Conector de função de desligamento de
emergência (conector EPO) | 8. Disjuntor de entrada
9. Terminais de saída | 10. Terra |
11. Terminais de entrada | 12. Ventoinhas |
13. Porta de comutação de bypass de manutenção
externa | 14. Disjuntor do banco de baterias | 15.
Conector externo da bateria |
6K Diagram Battery bank 2U 10K Diagram Battery bank 3U
2.2. Instalação da UPS
A instalação e cablagem devem ser realizadas de acordo com as leis e regulamentos
locais sobre eletricidade e as seguintes instruções devem ser levadas a cabo por
pessoal profissional.
37 / 100
