2. Instalación y configuración

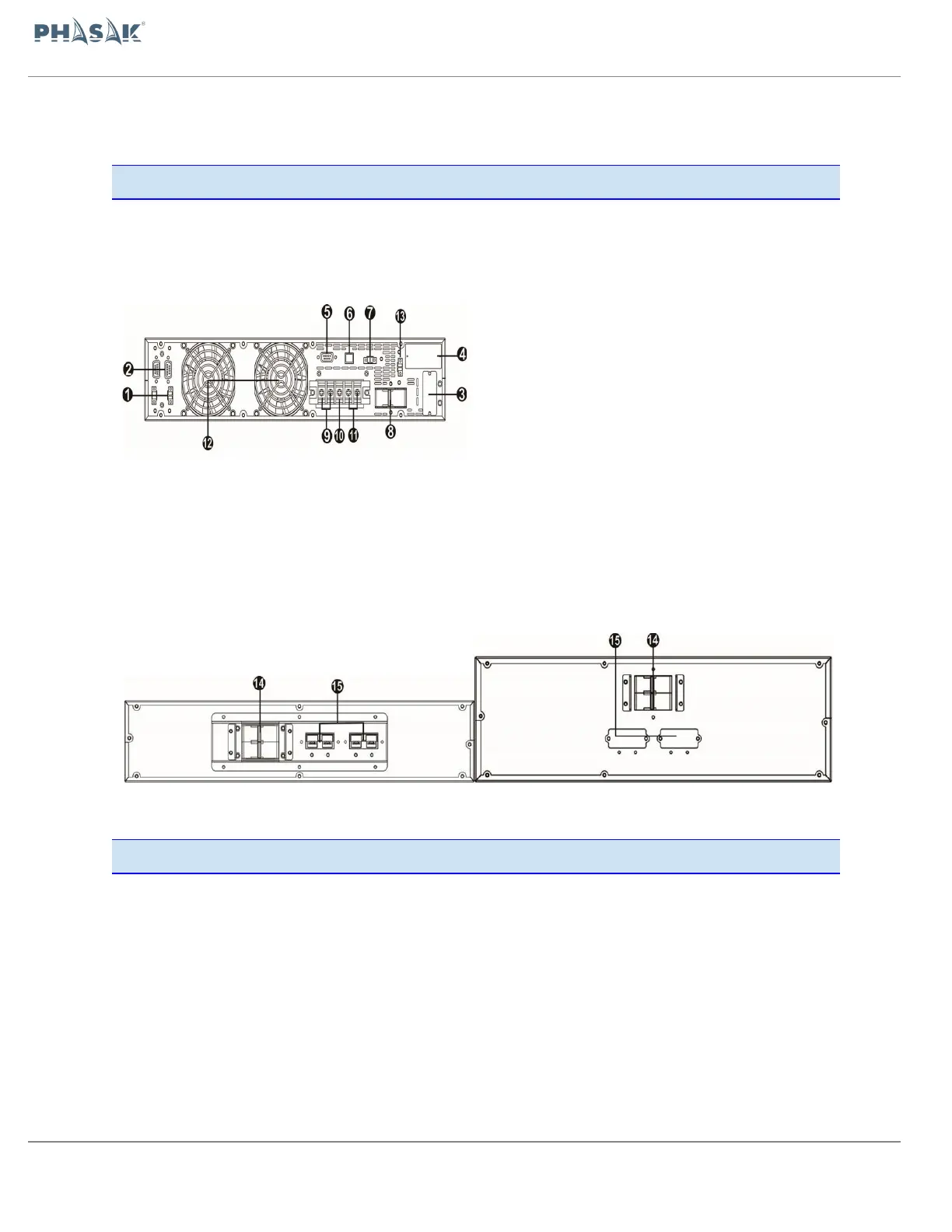

2.1. Vista panel posterior de SAI Phasak
PH 9360 (6K) / PH 9301 (10K)
1. Puerto a conexión de corriente entre SAI en
paralelo (solo disponible para modelo paralelo) | 2.
Puerto paralelo de comunicaciones entre SAI (solo
disponible para modelo paralelo) | 3. Conector de
batería externa | 4. Slot Inteligente para tarjetas
SNMP/Web y AS400 | 5. Puerto de comunicaciones
RS-232 | 6. Puerto de comunicaciones USB |
7. Conector de función de apagado de emergencia
(conector EPO) | 8. Magnetotérmico de entrada |
9. Terminales de salida| 10. Toma de Tierra |
11. Terminales de entrada | 12. Ventilador |
13. Puerto de conmutación de bypass de
mantenimiento externo | 14. Interruptor de circuito de
salida del banco de baterías | 15. Conector de
batería externa |
6K Diagrama Banco de baterías 2U 10K Diagrama Banco de baterías 3U
2.2. Instalación del SAI Phasak
La instalación y el cableado deben ser realizados de acuerdo con las
leyes/regulaciones locales sobre electricidad y las siguientes instrucciones deben ser
llevadas a cabo por personal profesional.
