Paso 7. Instalando a UPS na posição de Torre / Rack:
Instalação no modo de torre
● O sistema UPS é fornecido com dois conjuntos de pés e 6 extensões (2 extensões curtas e 4
extensões longas) que podem ser usadas para elevar o módulo UPS em 2U ou o módulo UPS
com um banco de baterias 4U.
Instalando o módulo UPS em 2U:

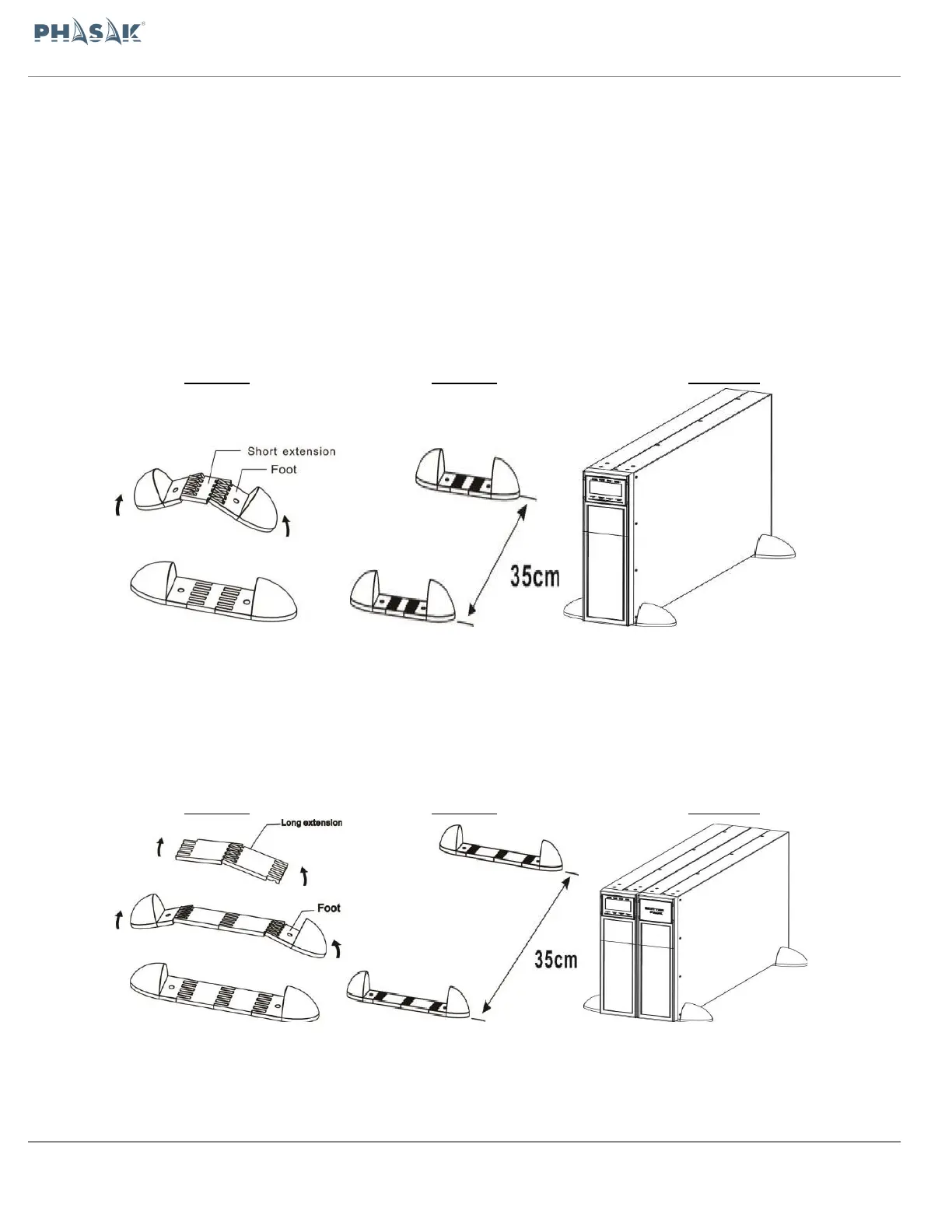

● Monte dois pés e uma extensão curta como mostrado na imagem, com um suporte de torre de
degrau 1. Alinhe os dois suportes espaçados aproximadamente 35 cm, passo 2. Em seguida,
coloque o módulo SAi nos suportes como mostrado na etapa 3 .
Passo1 Passo2  Passo3
Instalação do módulo SAi e um banco de baterias em 4U:
● Monte dois pés e duas extensões longas, como mostrado, com um suporte de torre na etapa 1.
Alinhe os dois suportes espaçados de aproximadamente 35 cm, passo 2. Em seguida, coloque o
módulo de no-break e o banco de baterias nos suportes como mostrado na etapa 3.
