ON-LINE RACK PH 9360 - PH 9301 .
2.3. Instalação da UPS em Sistema Paralelo
Se você tiver um no-break padrão, para uso individual, não considere esta seção.
Passo 1. Instale a UPS ou a UPS e as ligações seguindo as etapas da seção 2.3.
Passo 2. Conecte os cabos de saída de cada no-break a um comutador de saída.
Passo 3. Conecte todos os comutadores de saída a um único comutador de saída
principal, com energia nominal suficiente para todas as UPS em paralelo. As cargas
irão se conectar diretamente a este switch.
Passo 4. Cada UPS está conectada a uma bateria de forma independente.
Passo 5. Remova a tampa da porta do cabo de alimentação compartilhada em paralelo
no no-break, conecte cada no-break um a um com o cabo paralelo, compartilhe o
cabo de alimentação e, em seguida, aparafuse a tampa:
Nota: Você não pode usar uma única bateria num sistema UPS em paralelo. Isso pode causar um
erro permanente no sistema

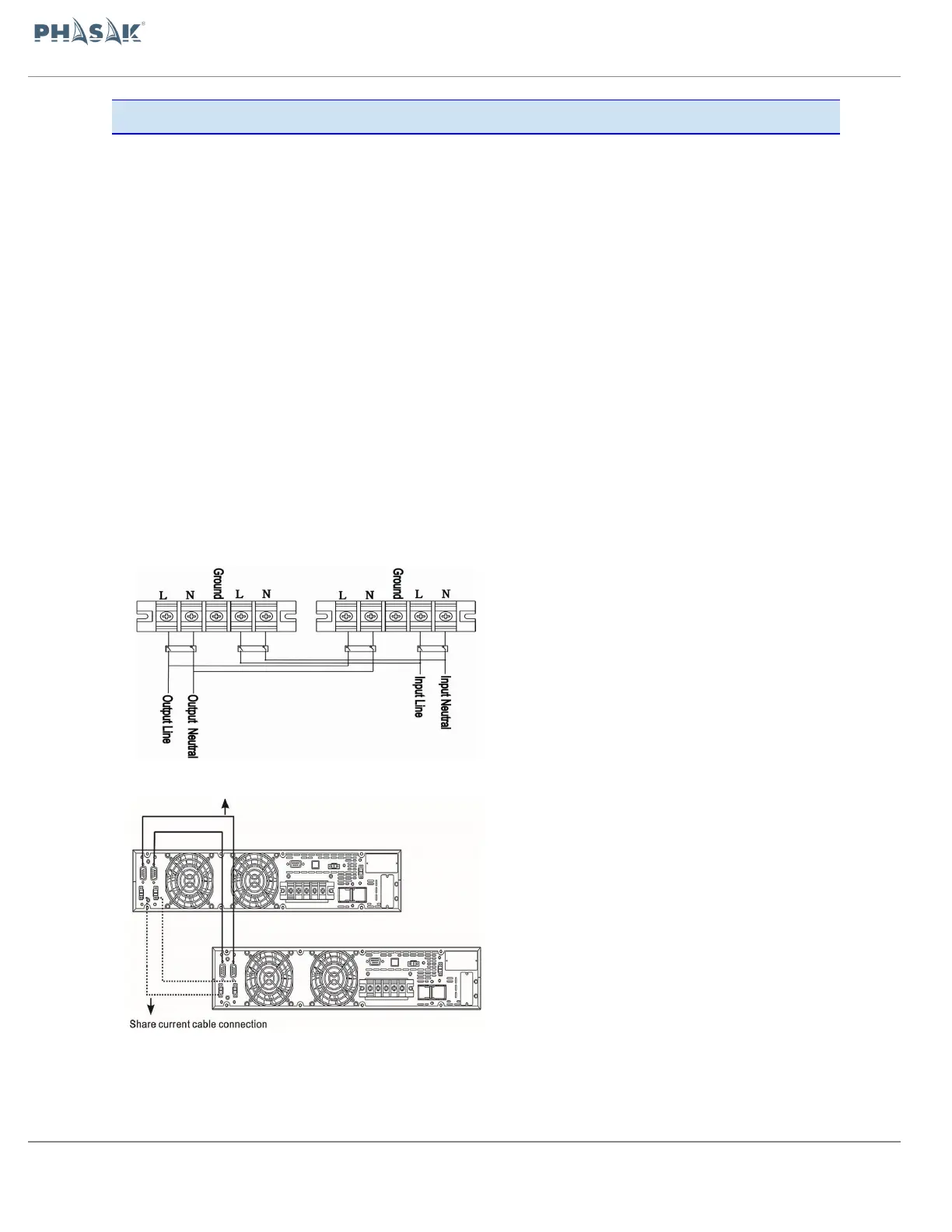

Passo 6. Veja o seguinte diagrama de ligação:
Diagrama 1: Conectando o cabo de energia.
Diagrama 2: Diagrama de ligação do sistema paralelo
