Philips BJ3.1E LA - Page 75

Circuit Diagrams and PWB Layouts
75BJ3.1E LA 7.

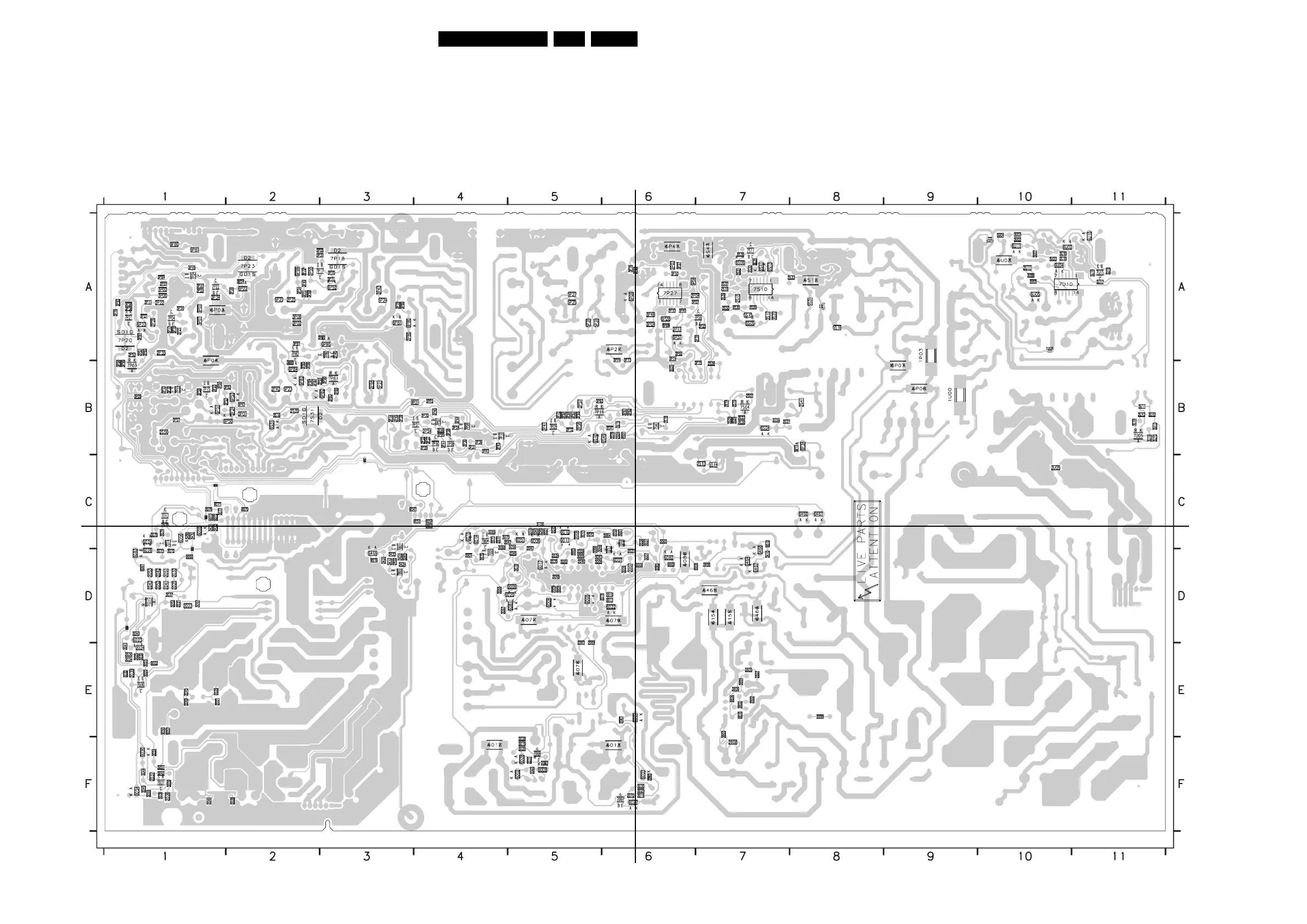

Layout Display/Platform Supply 37” (Overview Bottom Side)
G_15970_012.eps
160306
3104 313 6121.3
Part 1
G_15970_012a.eps
Part 2
G_15970_012b.eps
Part 4
G_15970_012d.eps
Part 3
G_15970_012c.eps
1P03 A9
1U00 B9
2001 E1
2006 D5
2007 D6
2008 C5
2009 D5
2015 C5
2016 D6
2018 C5
2019 D6
2023 D1
2024 E1
2025 D1
2026 C6
2027 D6
2028 F2
2029 E1
2030 E1
2031 D1
2033 D1
2034 D5
2035 D5
2036 F1
2037 F1
2039 E1
2040 D5
2041 D1
2042 D1
2043 D1
2044 F1
2045 E1
2046 D5
2047 C5
2048 D5
2049 E1
2050 C6
2051 D1
2052 D1
2053 D1
2060 F6
2061 E6
2062 F5
2063 D5
2064 D5
2065 F5
2071 F5
2072 F6
2077 C4
2402 D3
2409 C1
2802 E7
2805 E7
2807 E7
2808 F7
2P01 B2
2P02 A2
2P03 A6
2P04 A6
2P11 A6
2P12 B5
2P13 B1
2P21 A1
2P22 A1
2P23 B1
2P24 B2
2P25 A2
2P26 A1
2P31 A3
2P32 B4
2P33 A6
2P34 A1
2P35 A1
2P36 B4
2P37 A1
2P40 A3
2P41 B5
2P42 B2
2P43 A3
2P45 B3
2P51 A1
2P53 A1
2P54 B4
2P55 A2
2P56 B5
2P57 B5
2P64 B3
2P80 A3
2S07 B7
2S13 C7
2S15 A7
2S18 A7
2S39 B2
2S41 B8
2S54 B6
2S56 B1
2U05 C10
2U10 A10
2U11 A10
2U13 B11
3001 D4
3002 D5
3003 D5
3004 D5
3005 D5
3006 D5
3007 D6
3008 D6
3009 D6
3010 D5
3011 D6
3012 C5
3013 C5
3016 F6
3019 F5
3020 F5
3021 C5
3022 E1
3023 E1
3025 E1
3027 C6
3028 F5
3029 F6
3030 E1
3031 B6
3032 E1
3034 E1
3035 F6
3036 F1
3037 D1
3039 F1
3040 D1
3041 E1
3042 F1
3043 D5
3044 F1
3045 C5
3046 C5
3047 C4
3048 C5
3049 F1
3051 F1
3052 D1
3054 F1
3055 D4
3056 C5
3057 D1
3059 F1
3060 C6
3061 C6
3064 C6
3065 D6
3066 D5
3067 D4
3068 C4
3069 D3
3070 C4
3071 C4
3072 D1
3073 D1
3074 C1
3075 D4
3076 C1
3077 C1
3078 C1
3089 C4
3100 C5
3406 D7
3410 D7
3413 D3
3422 D3
3423 D3
3424 D3
3425 D3
3430 C1
3431 C1
3432 C1
3433 C1
3802 E7
3803 E7
3804 E7
3806 E7
3999 E8
3P00 A1
3P01 A1
3P02 A1
3P03 A1
3P04 A6
3P05 A3
3P06 A2
3P07 A6
3P09 B1
3P10 B1
3P11 A1
3P12 B5
3P14 B3
3P15 B8
3P16 A6
3P17 A1
3P18 A1
3P19 A1
3P20 A1
3P21 A1
3P22 A1
3P23 A1
3P24 A2
3P25 A7
3P26 A2
3P27 A6
3P30 B4
3P31 B4
3P32 B4
3P33 A6
3P34 B4
3P35 B4
3P36 A1
3P37 B4
3P38 B4
3P39 B3
3P40 A6
3P41 B4
3P42 B4
3P43 B4
3P44 B4
3P45 B4
3P46 B4
3P47 B2
3P48 A6
3P49 A2
3P50 A6
3P51 B1
3P52 B2
3P53 B1
3P54 A2
3P55 B1
3P59 B1
3P60 A1
3P61 B6
3P62 B6
3P63 B5
3P64 B5
3P65 B5
3P66 B5
3P67 B5
3P68 A2
3P69 A6
3P70 A3
3P71 A3
3P72 A2
3P73 A6
3P74 A6
3P75 B7
3P76 A1
3P78 A7
3P79 A3
3P80 A3
3P81 A2
3P82 A3
3P83 B3
3P84 B2
3P85 B2
3P86 B2
3P87 B2
3P88 B2
3P89 B3
3P90 B3
3P91 B2
3P92 A6
3P93 A1
3P94 A1
3P95 B4
3P96 A1
3P97 A1
3P98 B1
3P99 B1
3PP1 A2
3PP2 B4
3PP4 A6
3S14 B7
3S15 B6
3S16 B2
3S17 A7
3S18 B6
3S19 B7
3S20 B7
3S21 B7
3S22 A7
3S23 B7
3S24 B7
3S28 B7
3S29 A7
3S30 A7
3S31 A7
3S32 A7
3S33 A8
3S34 A7
3S35 A7
3S36 B7
3S37 A7
3S39 A7
3S41 B6
3S50 A7
3S59 B7
3S76 B6
3U01 A10
3U02 A10
3U03 A10
3U04 A10
3U05 A10
3U06 A10
3U10 A10
3U11 B11
3U12 B11
3U13 B11
3U14 B11
3U15 B11
3U16 B11
3U17 A11
3U18 A11
3U19 A11
3U23 A10
5P21 B3
5P22 A2
5P23 B2
5P24 A3
5P25 A5
5P26 A5
5P27 A5
5P28 A5
5S01 A8
5S10 A8
5S14 C7
5S15 A7
5S16 A8
5U07 A10
5U08 A10
6001 D6
6002 F5
6003 F6
6004 D5
6005 D5
6006 C5
6007 E6
6008 F5
6009 D5
6010 C5
6011 C5
6012 E4
6013 E6
6014 C4
6015 C4
6017 D5
6020 D5
6022 D6
6023 D1
6024 C1
6026 D1
6027 F6
6028 F5
6030 F1
6051 C5
6054 F1
6055 C1
6056 C1
6077 D5
6078 E5
6079 D6
6080 C6
6081 D5
6082 D6
6083 D1
6154 D7
6155 D7
6460 C8
6461 C8
6464 D7
6465 D6
6466 D7
6467 D7
6468 C7
6469 C3
6P03 A1
6P04 A1
6P06 B9
6P07 B9
6P09 A6
6P22 A2
6P23 A1
6P27 A6
6P28 A6
6P31 A6
6P34 B8
6P47 A6
6P50 B2
6P51 B1
6P52 A3
6P53 B2
6P80 A3
6P81 A3
6P82 B3
6P83 B2
6P84 B2
6P85 A2
6P86 A2
6S04 B7
6S05 A7
6S09 A7
6S10 B5
6S11 A7
6S12 A8
6S13 A7
6S31 B2
6S47 A7
6S49 B6
6U02 A11
6U03 A10
6U04 A11
6U05 A10
6U11 A10
6U15 A11
7004 C4
7007 F6
7008 F5
7009 D4
7010 D1
7013 C1
7014 C1
7017 D6
7018 C6
7030 E1
7031 F1
7801 C3
7802 D3
7P03 A1
7P04 A1
7P06 B4
7P07 B4
7P09 B5
7P10 B4
7P15 B1
7P16 B5
7P17 A3
7P18 A3
7P19 B1
7P20 A1
7P21 A1
7P22 A1
7P23 A2
7P24 A1
7P26 A7
7P27 A6
7P30 B4
7P31 B4
7P38 B4
7P80 A3
7P81 B3
7P82 A2
7S04 B7
7S10 A7
7S11 A7
7S31 B2
7S40 B6
7U05 B11
7U10 A11
7U15 A11
9002 E1
9008 D7
9009 D6
9041 C3
9050 E1
9051 D1
9052 C4
9053 C4
9054 C4
9057 E1
9060 D1
9061 D1
9070 C2
9071 C1
9072 C1
9073 C1
9082 C1
9085 D1
9806 E7
9810 E7
9816 D3
9818 C7
9P04 C1
9P31 B4
9P41 C3
9P58 A6
9P80 A1
9P81 A1
9S01 B6
