Philips BJ3.1E LA - Supply 32: Connections (A3)

Circuit Diagrams and PWB Layouts
65BJ3.1E LA 7.

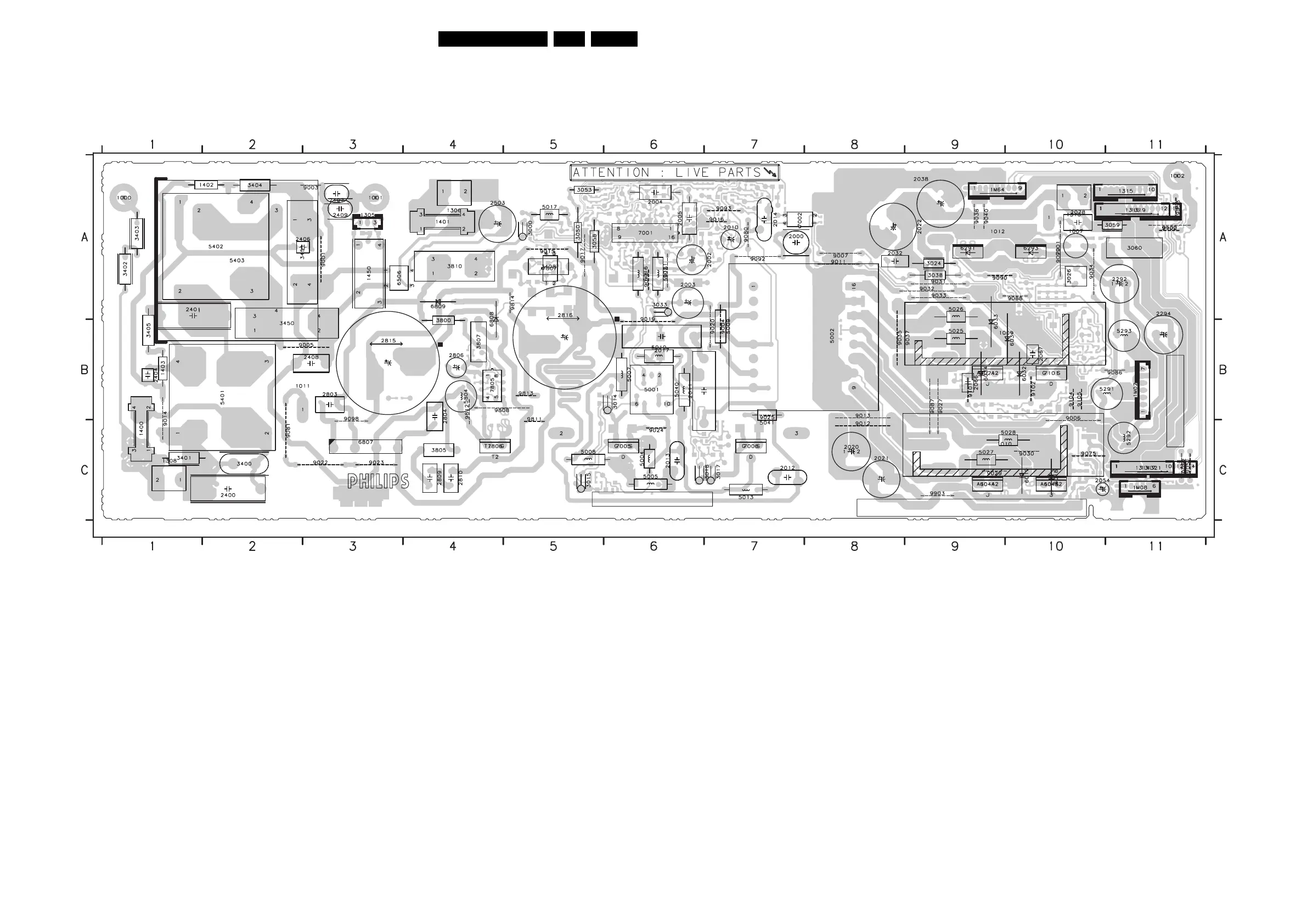

Layout Supply 32” (Top Side)
G_15970_004.eps
160306
3104 313 6092.4
1000 A1
1001 A3
1002 A11
1007 A10
1009 B9
1010 C9
1011 C3
1012 A9
1305 A3
1306 A4
1308 C1
1310 A10
1314 C11
1315 A11
1316 A11
1317 C11
1319 A11
1321 C11
1400 C1
1401 A4
1402 A2
1403 B1
1450 A3
1M02 B11
1M08 C11
1M64 A9
2000 A7
2002 A7
2003 A6
2004 A6
2005 A6
2010 A7
2011 B7
2012 C7
2013 C6
2014 A7
2017 B6
2020 C8
2021 C8
2022 A8
2032 A8
2038 A9
2054 C10
2066 B9
2067 B10
2078 A10
2292 A11
2294 A11
2400 C2
2401 B1
2404 B1
2406 A3
2407 A3
2408 B3
2409 A3
2503 A4
2803 B3
2804 B4
2806 B4
2809 C4
2810 C4
2815 A3
2816 A5
3000 A5
3014 B6
3015 C5
3017 C7
3018 C6
3024 A9
3026 A10
3033 A6
3038 A9
3050 A5
3053 A5
3058 A5
3059 A11
3060 A11
3400 C2
3401 C2
3402 A1
3403 A1
3404 A2
3405 B1
3408 A5
3450 A2
3451 A2
3800 A4
3805 C4
3807 B4
3810 A4
5001 B6
5002 A8
5004 C6
5005 C6
5007 B6
5008 C5
5009 B7
5010 B6
5013 C7
5015 A6
5016 A6
5017 A5
5025 B9
5026 A9
5027 C9
5028 C10
5040 B6
5041 C7
5291 B11
5292 C11
5293 A11
5401 B2
5402 A1
5403 A3
5804 B4
6018 C10
6019 C10
6021 B9
6031 B10
6032 B10
6033 B9
6034 B9
6044 C9
6045 C10
6291 A9
6293 A10
6506 A3
6807 C3
6808 A4
6809 A4
7001 A6
7002 A7
7005 C6
7006 C7
7101 B10
7805 B4
7806 C4
7807 A5
9001 A3
9003 A3
9004 A7
9005 B3
9006 B10
9007 A8
9011 A8
9012 C8
9013 B8
9014 B1
9015 A5
9016 A7
9017 A5
9018 A6
9019 A6
9020 B7
9021 A6
9022 C3
9023 C3
9024 C6
9025 B7
9027 B9
9029 C9
9030 C10
9031 A9
9032 A9
9033 A9
9034 A10
9035 B8
9037 B9
9038 A9
9040 A9
9051 C11
9052 C11
9053 A11
9070 A10
9075 C10
9080 A7
9081 C2
9086 B11
9087 B9
9088 A10
9090 A9
9092 A7
9093 A7
9098 B3
9100 A11
9101 B9
9102 B10
9104 B10
9105 B10
9808 B4
9811 B5
9812 C4
9813 B5
9814 A5
9901 A10
9902 A11
9903 C9
