17
-

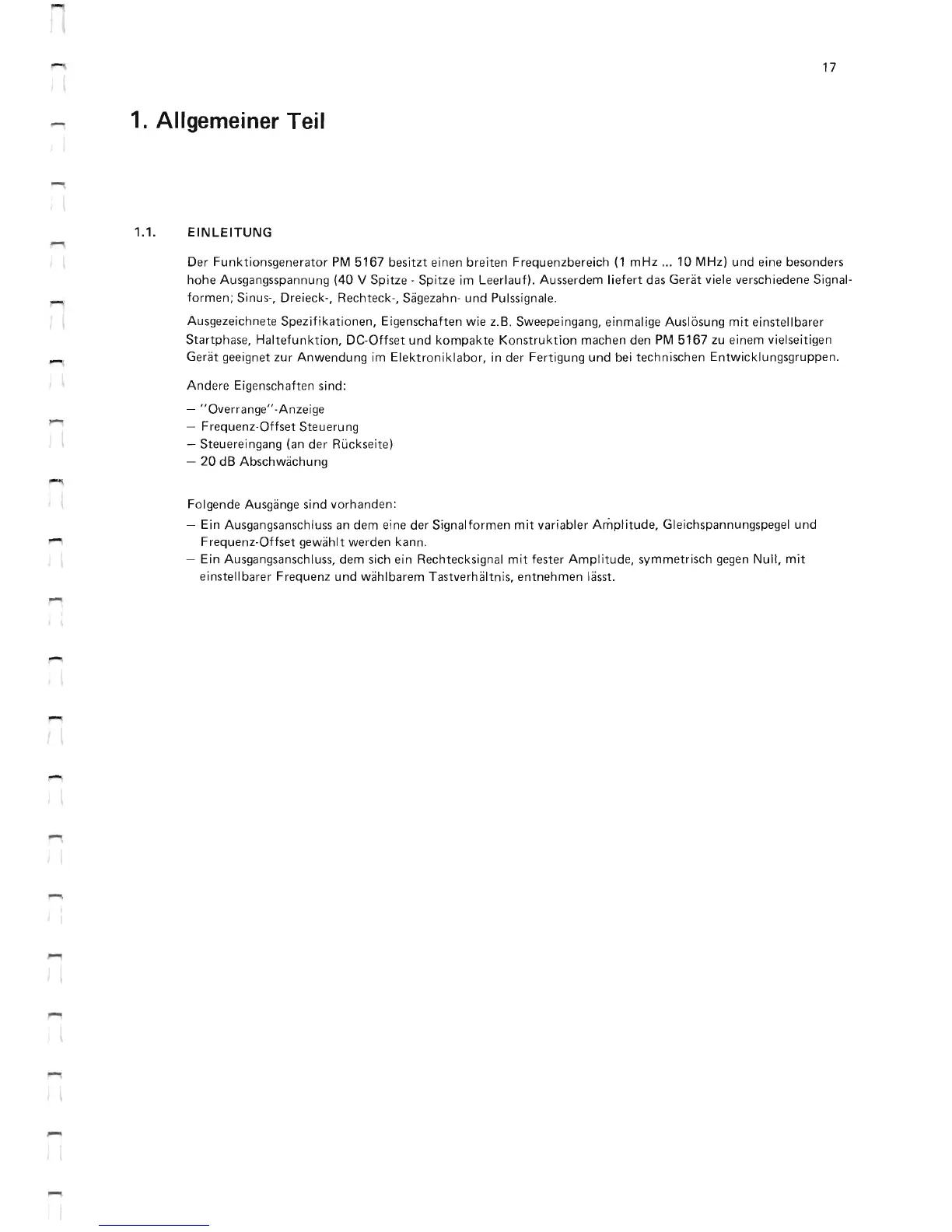

1. AlIgemeiner Teil
1.1. EINLEITUNG
Der Funktionsgenerator PM 5167 besitzt einen breiten Frequenzbereich (1 mHz ... 10 MHz) und eine besonders
hohe Ausgangsspannung (40 V Spitze - Spitze
im Leeriauf). Ausserdem liefert das Gerät viele verschiedene Signal-
formen; Sinus-, Dreieck-, Rechteck-, Sägezahn- und Pulssignale.
Ausgezeichnete Spezifikationen, Eigenschaften wie z.B. Sweepeingang, einmalige Auslösung
mit einstellbarer
Startphase, Haltefunktion, DC-Offset
und kompakte Konstruktion machen den PM 5167 zu einem vielseitigen
Gerät geeignet zur Anwendung
im Elektroniklabor, in der Fertigung und bei technischen Entwicklungsgruppen.
Andere Eigenschaften sind:
- "Overrange"-Anzeige
- Frequenz-Offset Steuerung
- Steuereingang (an der Ruckseite)
-
20 dB Abschwächung
Folgende Ausgänge sind vorhanden:
- Ein Ausgangsanschluss an dem eine der Signal formen mit variabler Amplitude, Gleichspannungspegel und
Frequenz-Offset gewählt werden kann.
- Ein Ausgangsanschluss, dem sich ein Rechtecksignal mit fester Amplitude, symmetrisch gegen Null,
mit
einstellbarer Frequenz und wählbarem Tastverhältnis, entnehmen lässt .
.....
-
-
