2.2.7. Mode monocoup
Le gl'merateur possede une unite permettant de produire des periodes simples avec frequence et forme de
signal selectionnes.
Le mode monocoup est possible pour tous les signaux et dans les gammes de 1 m il 100. Le point de depart
peut etre ajuste de fac;:on continue entre les valeurs cretes du signal (figure 5) il I'aide du potentiometre SET
PHASE.
A
cet effet, proceder comme suit:
- Selectionner la forme de signal (2.2.2.)
- Regler la frequence (2.2.3.)
- Regler I'amplitude et I'offset continu (2.2.4.)
- Regler le commutateur de commande sur SET PHASE.
- Regler le potentiometre SET PHASE sur le point de depart requis (figure 5).
- Une periode simple est obtenue en enfonc;:ant le commutateur OFF/SET PHASE/START en position START.
Une periode peut egalement etre obtenue en appliquant une impulsion negative de 5 V avec temps de descente
< 1 Jls sur CONTROL INPUT (il I'arriere de I'appareil).
S ET PHASE - SET PHAS EO SET PHASE.
start start start
. ~ tv-~~
:~ l I : I: I I
o~~:-1-i~
-v I i I y lY
I I I I I I I
.v : i I I I I I
o ~JJL~
-v I I I
I I
+ v I I I
-~ ~ --rl'r- ~
I II I II I I
I
II I II II
.v I II I II N
O ~ i l ~ ~ I
-v -ii ;t- ii I i,,{ I:
I I II 11.11 I II I
.v
II II Ii II: I I
o
Ii ~ : i H I H :
-v
II I rLf- l~
I I I II I I I
II I
II I I I
.~ JJLJJLJL
-v

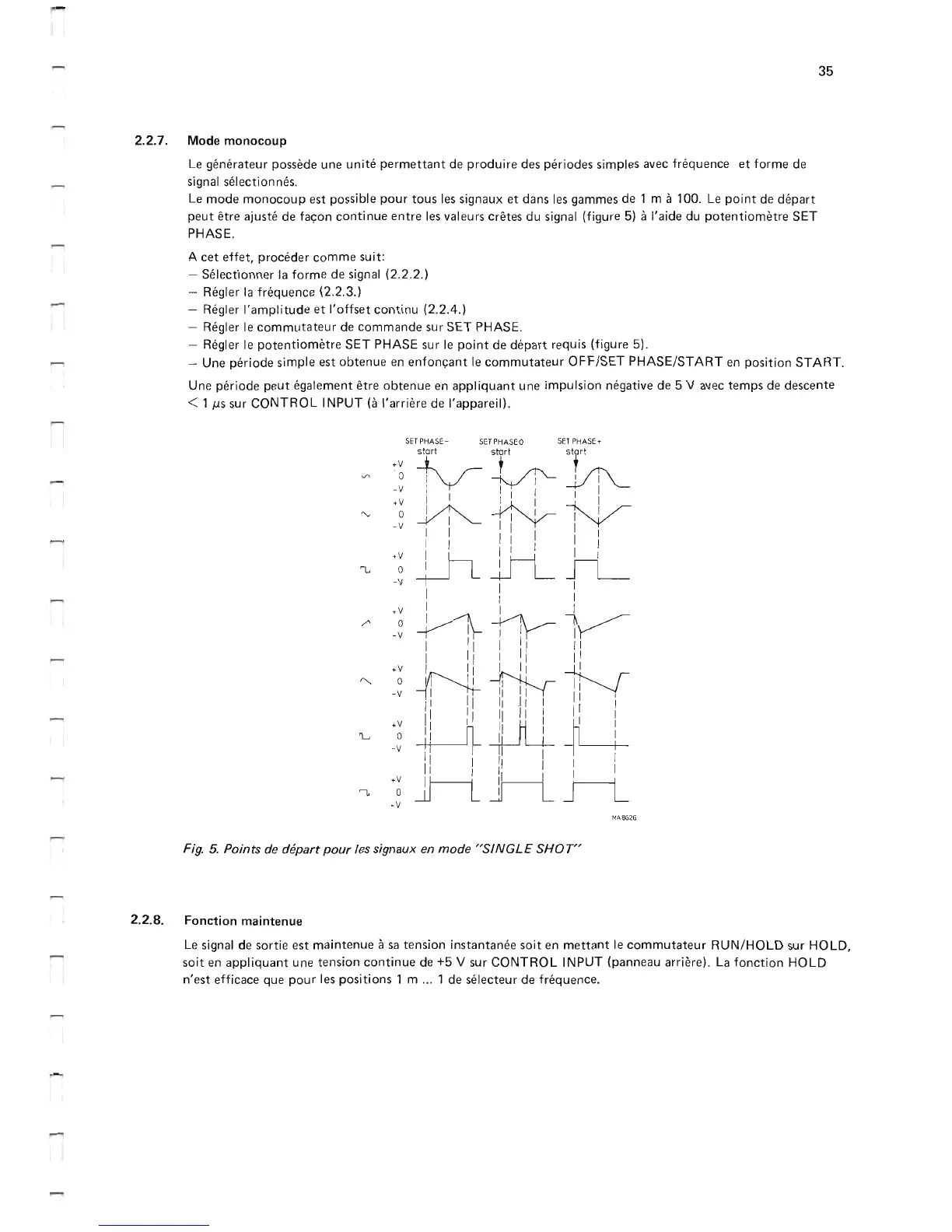

Fig. 5. Points de depart pour les signaux en mode "SINGLE SHOT"
2.2.8. Fonction maintenue
Le signal de sorti e est maintenue il sa tension instantanee soit en mettant le commutateur RUN/HOLD sur HOLD,
soit en appliquant une tension continue de +5 V sur CONTROL INPUT (panneau arriere). La fonction HOLD
n'est efficace que pour les positions 1 m ... 1 de selecteur de frequence.
