31
-

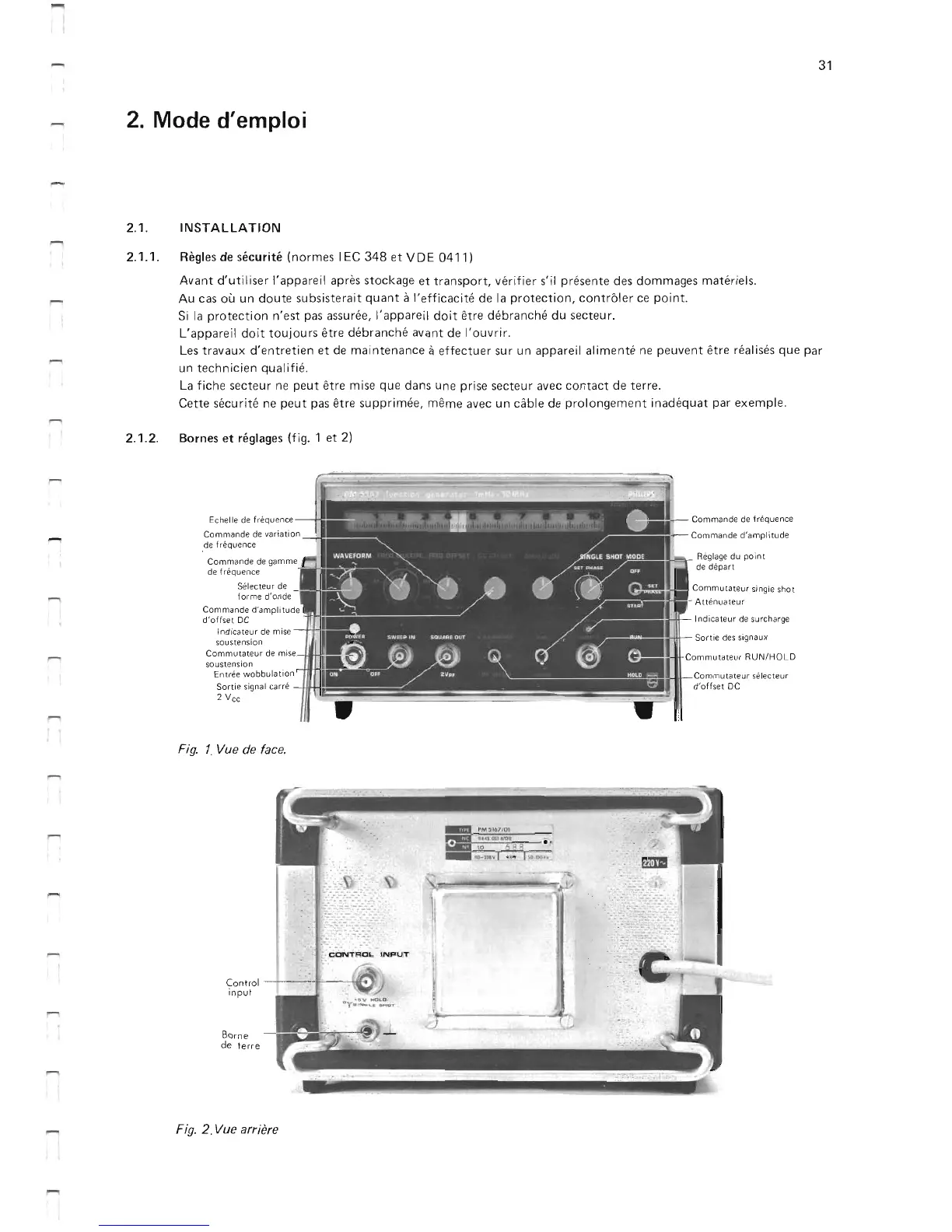

2. Mode d' emploi
2.1.
INSTALLATION
2.1.1.
Regles de securite (normes I EC 348 et V D E 0411)
Avant d'utiliser I'appareil apres stockage et transport, verifier s'il presente des dommages materiels .
Au
cas ou un doute subsisterait quant il I'efficacite de la protection, contröler ce point.
Si la protection n'est pas assuree, I'appareil doit etre debranche du secteur.
L'appareil doit toujours etre debranche avant de I'ouvrir.
Les
travaux d'entretien et de maintenance il effectuer sur un appareil alimente ne peuvent iHre realises que par
un technicien qualifie .
La
fiche secteur ne peut etre mise que dans une prise secteur avec contact de terre.
Cette securite ne peut pas etre supprimee, me me avec un cäble de prolongement inadequat par exemple.
2.1.2.
Bornes et reglages (fig. 1 et 2)
Eehelle de frequenee
Cammande de va riation
de fr eqvence
Camm ande de gamme
de fn?Quence
selecteur de
Comrnurateur single shot
forme d'onde
Att en u8reur
Cammande d'amplitude
d'offset DC
Indi ca teur de surcharge
Indicateur de mise
Sonie des signaux
so ustension
Commutateur de
~ -I Jl. C:oll',mutateur RUN/ HOLD
so ustension
Entree wobbulation
mmutareur se lecteur
Sortie signal C<3rre d'offset DC
2 V
ee
•
Fig.
l , Vue de face,
Controi ---- tt-"- ---'Hfo
input
Borne
de terre
Fig. 2. Vue arriere
