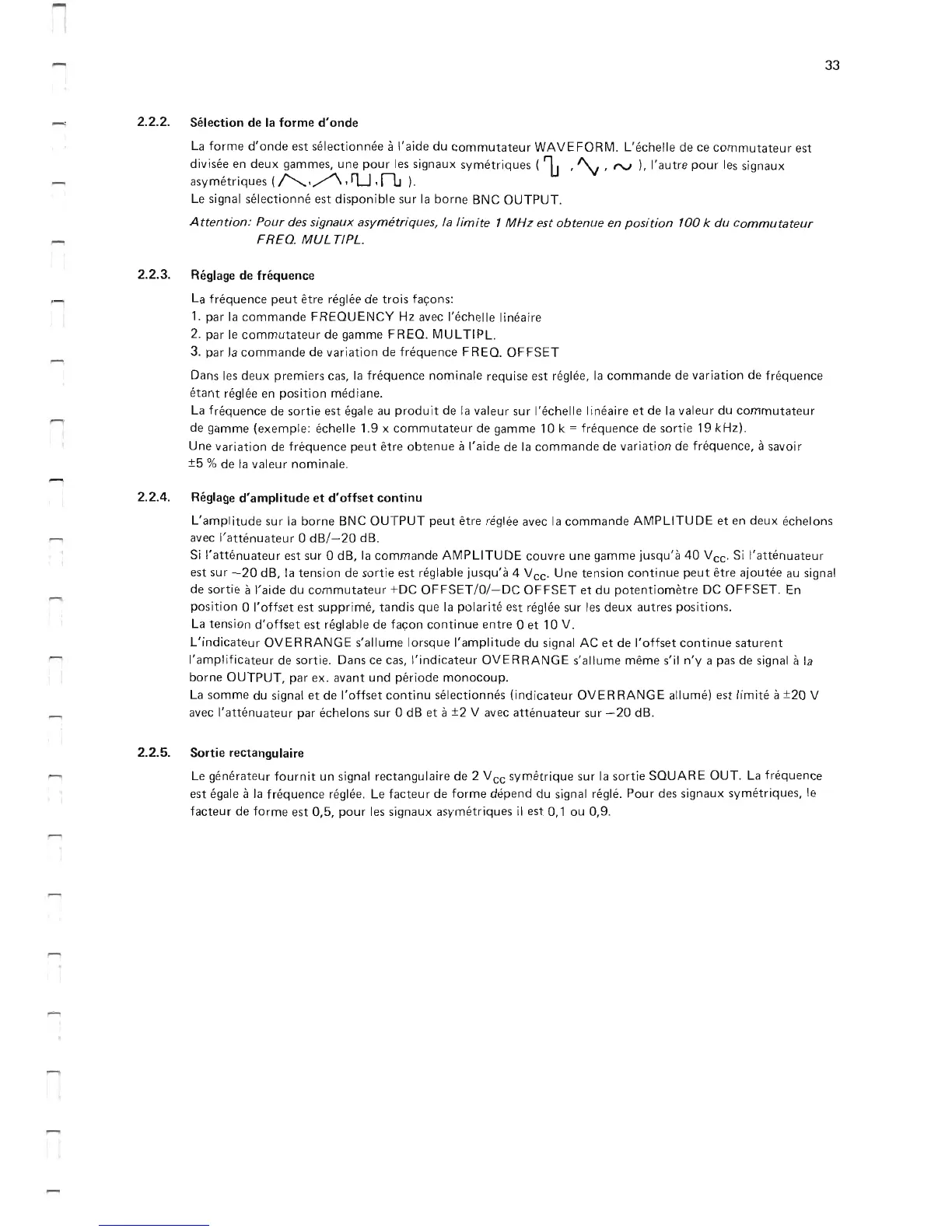

33
2.2.2. Selection de la forme d'onde
La forme d'onde est selectionnee il ,'aide du commutateur WAVEFORM. L'echelle de ce commutateur est
divisee en deux gammes, une pour les signaux symetriques (U ,"v, AJ ), I'autre pour les s ignaux
asymetriques (f'..-....,/"\. ru . IL ).
Le signal selectionne est disponible sur la borne BNC OUTPUT.
Attention: Pour des signaux asymetriques, la limite 1 MHz est obtenue en position 100 k du commutateur
FRED. MUL TlPL.
2.2.3. Reglage de frequence
La frequence peut etre reglee de trois fa<;:ons :
1. par la commande FREOUENCY Hz avec I'echelle lineaire
2. par le commutateur de gamme FREO . MUL TIPL.
3. par la commande de variation de frequence FREO . OFFSET
Dans les deux premiers cas, la frequence nominale requise est reglee, la commande de variation de frequence
etant reglee en position mediane .
La
frequence de sorti e est egale au produit de la valeur sur I'echelle li neaire et de la valeur du commutateur
de gamme (exemple : echelle 1.9 x commutateur de gam me 10 k = frequence de s ortie 19 kHz).
Une variation de frequence peut etre obtenue il I'aide de la commande de variation de frequence, il savoir
±5 % de la valeur nominale .
2.2.4. Reglage d'amplitude et d'offset continu
L'amplitude sur la borne BNC OUTPUT peut etre regl ee avec la commande AMPLITUDE et en deux echelons
avec I'attenuateur O dB/-20 dB.
Si I'attenuateur est sur O dB, la commande AMPLITUDE couvre une gamme jusqu'il 40 V
cc
. Si I'attenuateur
est sur -20 dB, la tension de sortie est reglable jusqu'il 4 V
cc
. Une tension continue peut etre ajoutee au signal
de sortie il I'aide du commutateur +DC OFFSET/O/-DC OFFSET et du potentiometre DC OFFSET. En
position O I'offset est supprime, tandis que la polarite est reglee sur les deux autres positions .
La
tension d' offset est reglable de fa<;:on continue entre O et lOV.
-
L'indicateur OVERRANGE s'allume lorsque I'amplitude du signal AC et de I'offset continue saturent
I'amplificateur de sortie. Dans ce cas, I'indicateur OVERRANGE s'allume meme s'il n'y a pas de signal il la
borne OUTPUT, par ex. avant und p€niode monocoup.
La som me du signal et de I'offset continu selectionnes (indicateur OVERRANGE allume) est limite il ±20 V
avec
I'att€!nuateur par echelons sur O dB et il ±2 V avec attenuateur sur -20 dB.
2.2.5 . Sortie rectangulaire
Le generateur fournit un signal rectangulaire de 2 V
cc
symetrique sur la sorti e SOUARE OUT. La frequence
est egale il la frequence reglee. Le facteur de forme depend du signal regle. Pour des signaux symetriques, le
facteur de forme est 0,5, pour les signaux asymetriques il est 0,1 ou 0,9.
