Phonic MAX 1000 - Modo de Operación

Español
7
MAX 1000
MODO DE OPERACIÓN
PARALELO

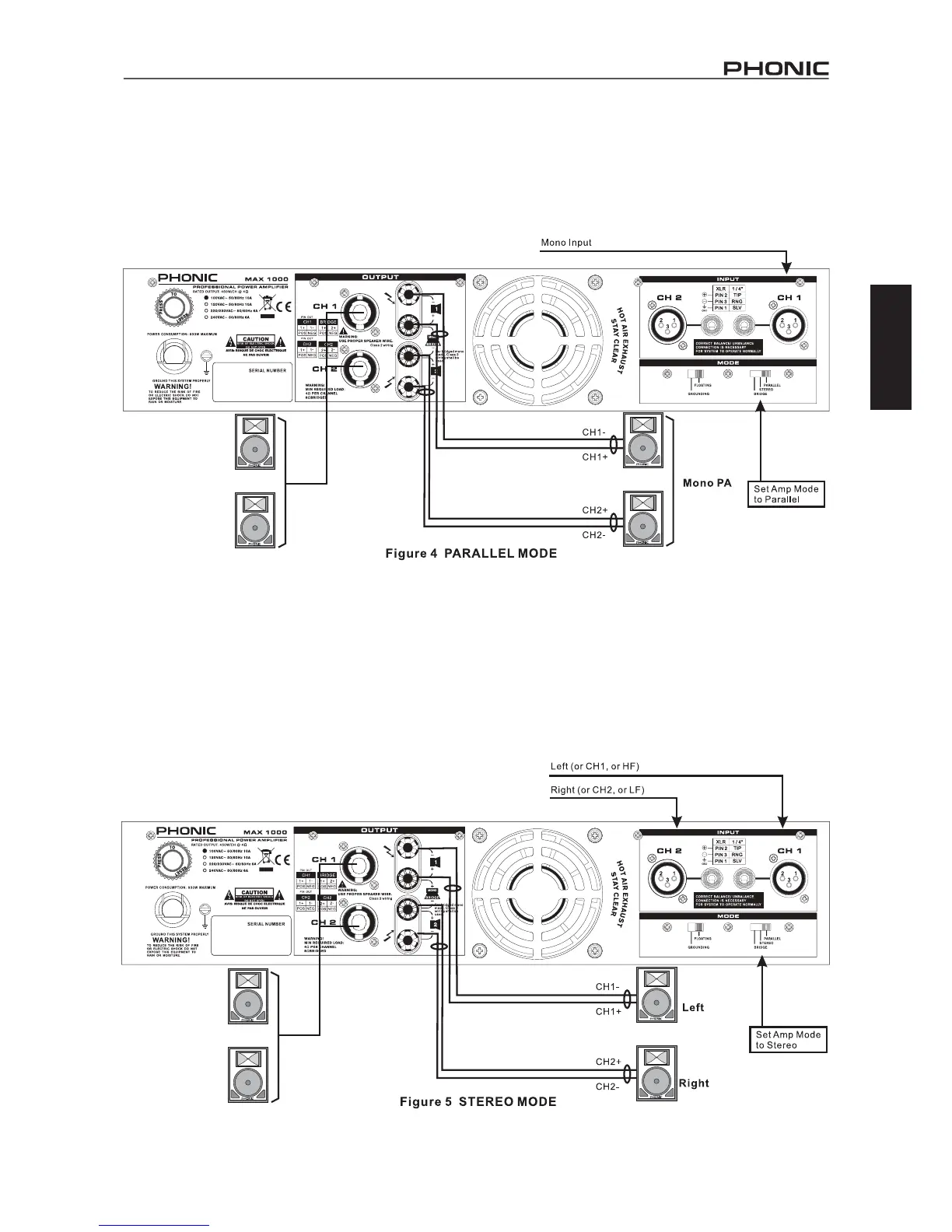

Cuando se setea a modo PARALELO, la señal de entrada del Canal 2 es paralela a la señal de entrada del Canal 1, por lo
tanto se necesita solo un jack de entrada para la fuente de señal. Aunque la señal de entrada de ambos canales es paralela
una de otra, el nivel de salida de cada canal es determinado por sus propios controles independientes de ganancia. Por lo
tanto, los dos canales que comparten la misma señal no comparten el mismo nivel de salida (ver Figura 4).
ESTÉREO
El modo ESTÉREO es el modo usado más frecuentemente entre los tres. Cada canal es independiente uno de otro, llevando
su propia señal de entrada, con su propio control de ganancia. El modo estéreo viene en canales izquierdos y derechos
(Ver Figura 5).
A) Cuando un canal es asignado para el canal izquierdo, cerciórese de que el otro canal esté asignado para el derecho. B)
El usuario puede utilizar la unidad para la salida mono, con uno como principal y el otro como monitor.
C) Este amplicador de potencia puede ser utilizado también para bi-amplicación. Un canal para conducir frecuencias
bajas mientras que el otro para conducir frecuencias altas.
OR
(or HF)
(or LF)
OR
