Phonic MAX 1000 - Salida de Cableado

Español
10
MAX 1000
SALIDA DE CABLEADO
Recomendamos a los usuarios utilizar cable trenzado, de
calibre grueso para conectar a las salidas de altavoces
tipo borne del amplicador MAX. A medida que la distancia
entre el amplicador y los altavoces aumenta, es importante
que el calibre del cable disminuya. El cable de altavoz
hace resistencia, por lo que cuanto más largos los cables
serán, más resistencia afectara la señal. Cuanto menor
sea el calibre menos resistencia abra. Esto asegura que
la pérdida de potencia a través de cables de los altavoces
sea inferior a la mitad de un decibel.
Con Bornes en Modo Estéreo / Paralelo
Los conectores tipo banana simple o doble se puede
usar cuando se utilizan salidas binding post. Los usuarios
también pueden optar por usar terminales de horquilla o
cables pelados. Para utilizar cables pelados desatornillarlos
binding posts para revelar los agujeros en el lado de los
conductores de metal interiores. Inserte el cable pelado y
vuelva a ajustar los binding posts . Asegúrese de que los
hilos de alambre no se queden ojos en la conexión.
Al utilizar los binding posts, el puesto rojo es el positivo,
el puesto negro es el negativo (y están etiquetados como
tales). Conectar las conexiones al revés tendrá resultados
muy indeseables.

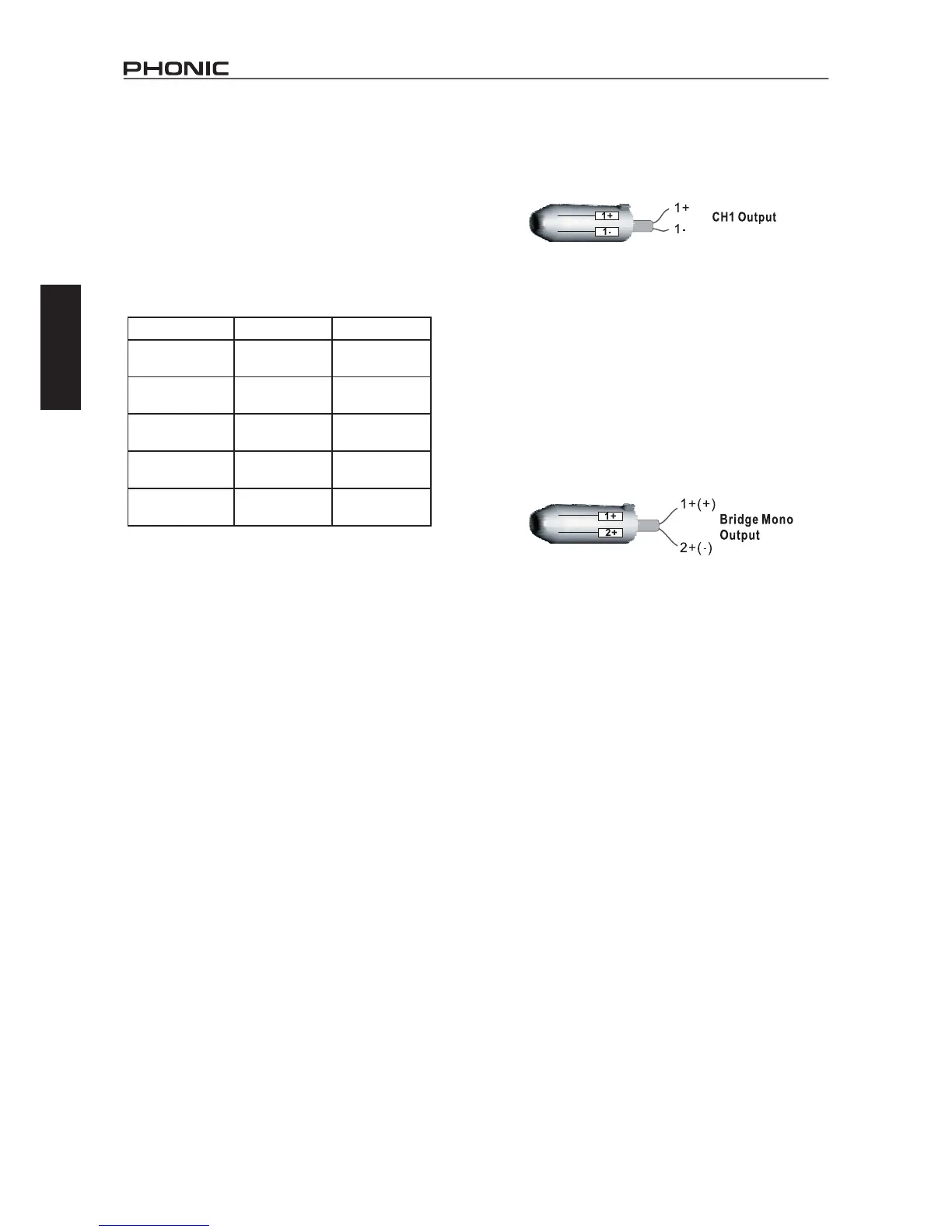

Uso de conexiones Speakon en modo
estéreo o paralelo
Cuando los cables Speakon estan cableados para el
funcionamiento en modo estéreo o paralelo, hágalo de la
siguiente manera:
Con binding posts en modo Bridge
Cuando se utiliza binding posts bajo el modo Bridge,
conecte el positivo (+) del altavoz al el binding post rojo
del canal 1 y el negativo (-) del altavoz al binding post rojo
del canal 2.
Uso de conexiones Speakon en mo
Bridge
uando conecte los cables Speakon para el funcionamiento
en modo Bridge, hágalo de la siguiente manera:
Cable Length Load Wire Gauge
< 25 ft.
4Ω
8Ω
16
18
25 – 40 ft.
4Ω
8Ω
14
18
40 – 60 ft.
4Ω
8Ω
12
16
60 – 100 ft.
4Ω
8Ω
10
14
100 – 150 ft.
4Ω
8Ω
8
12
