Verwendung der ISO-Verbinder

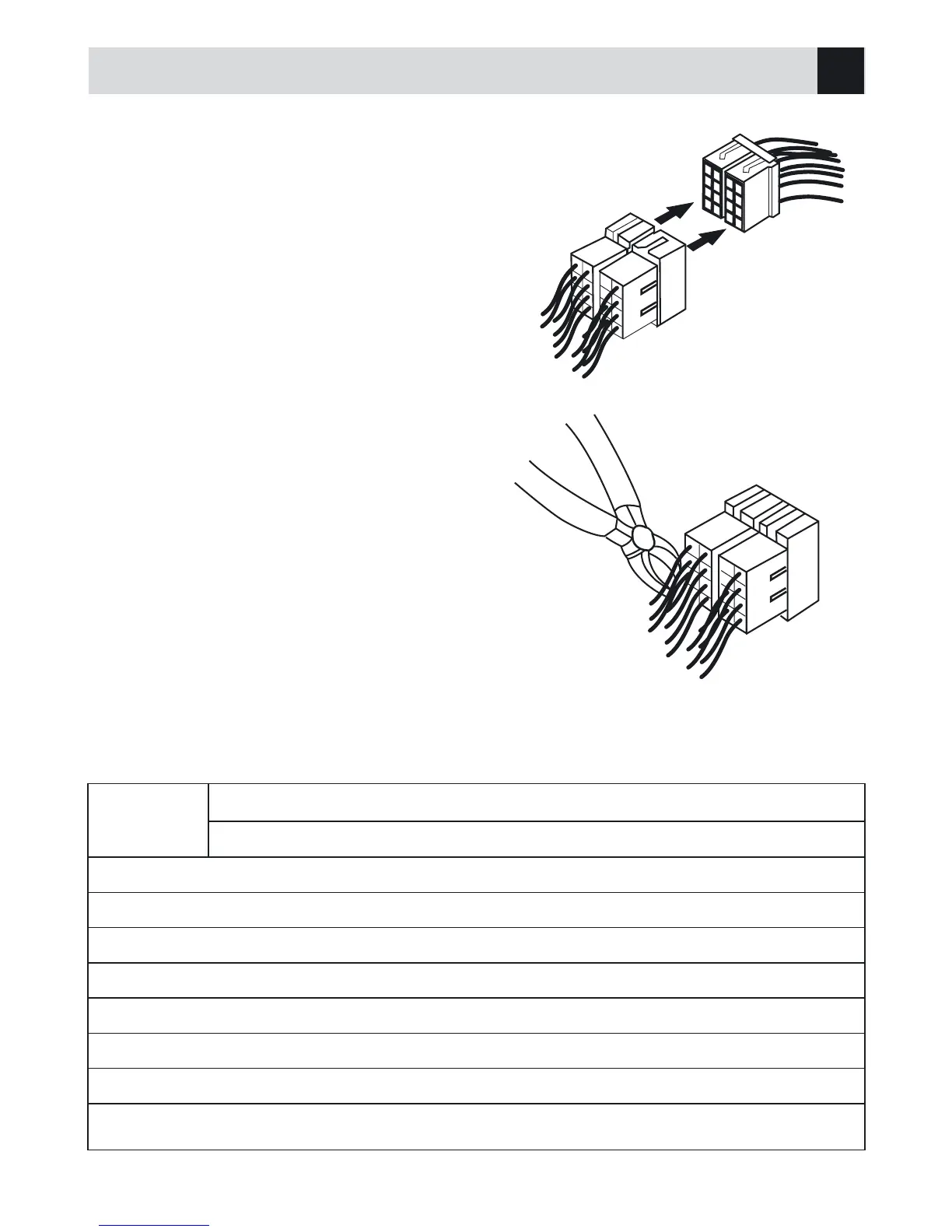

1 - Falls der Wagen mit ISO-Verbindern ausgestattet
ist, dann die Stecker wie abgebildet verbinden.
2 - Sind keine ISO-Verbinder vorhanden, erst die
Kabel im Wagen genauestens überprüfen,
bevor Sie weiter daran arbeiten. Ein falsch
vorgenommener Anschluss könnte das Gerät
ernsthaft beschädigen. Verbinder abschneiden
und Kabel, lt. unten stehender Farb-Tabelle
verbinden.
ISO-Verbinder
Position
Funktion
Verbinder A Verbinder B
1 Hinten Rechts (+)--- Violett
2
Lenkrad-Steuerungen / braun Hinten Rechts (-)--- Violett/Schwarz
3 Vorne Rechts (+)--- Grau
4 ACC + / rot Vorne Rechts (-)--- Grau/Schwarz
5 Remote / Blau Vorne Links (+)--- Weiss
6 Vorne Links (-)--- Weiss/Schwarz
7 Battery 12V (+) / Gelb Hinten Links (+)--- Grün
8 Masse / Schwarz Hinten Links (-)--- Grün/Schwarz
