Utilización de los conectores ISO

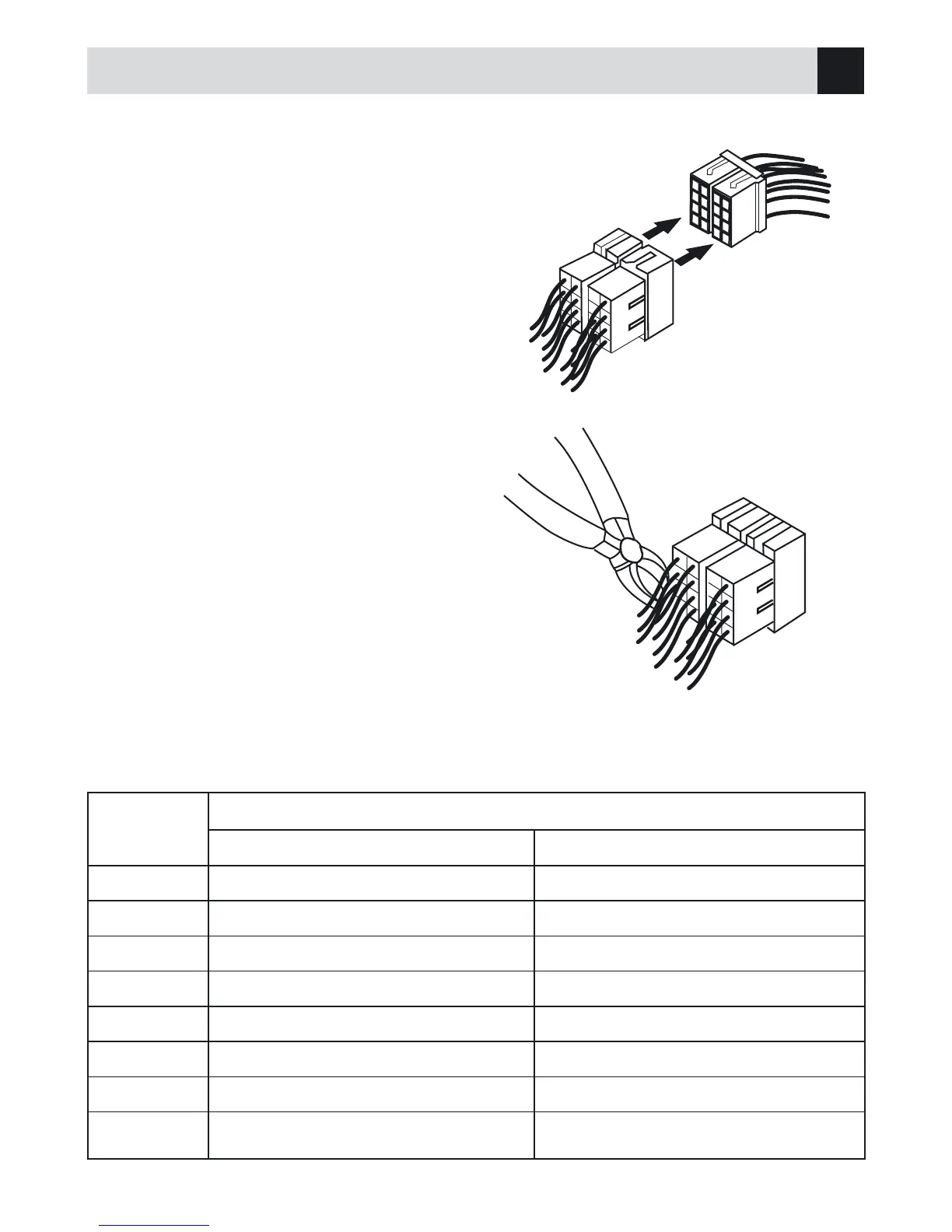

1 - Si el automóvil esta equipado con conectores
ISO, conectarlos como figura en el dibujo.
2 - Para las conexiones sin los conectores ISO,
controlar cuidadosamente el cableado del pro-
pio vehículo antes de proceder. Una conexión
equivocada puede seriamente comprometer la
unidad. Cortar el conector y conectar los ca-
bles siguiendo el esquema de los colores que
se detalla aquí abajo.
ISO Conector
Posición
Funciones
Conector A Conector B
1 Posterior Derecho (+)--- Morado
2
Control mandos volante / marró Posterior Derecho (-)--- Morado/Negro
3 Delantero Derecho (+)--- Gris
4 Encendido + / rojo Delantero Derecho (-)--- Gris/Negro
5 Remoto / azul Delantero Izquierdo (+)--- Blanco
6 Delantero Izquierdo (-)--- Blanco/Negro
7 +12V (+) / Amarillo Posterior Izquierdo left (+)--- Verde
8 Tierra / Negro Posterior izquierdo (-)--- Verde/Negro
