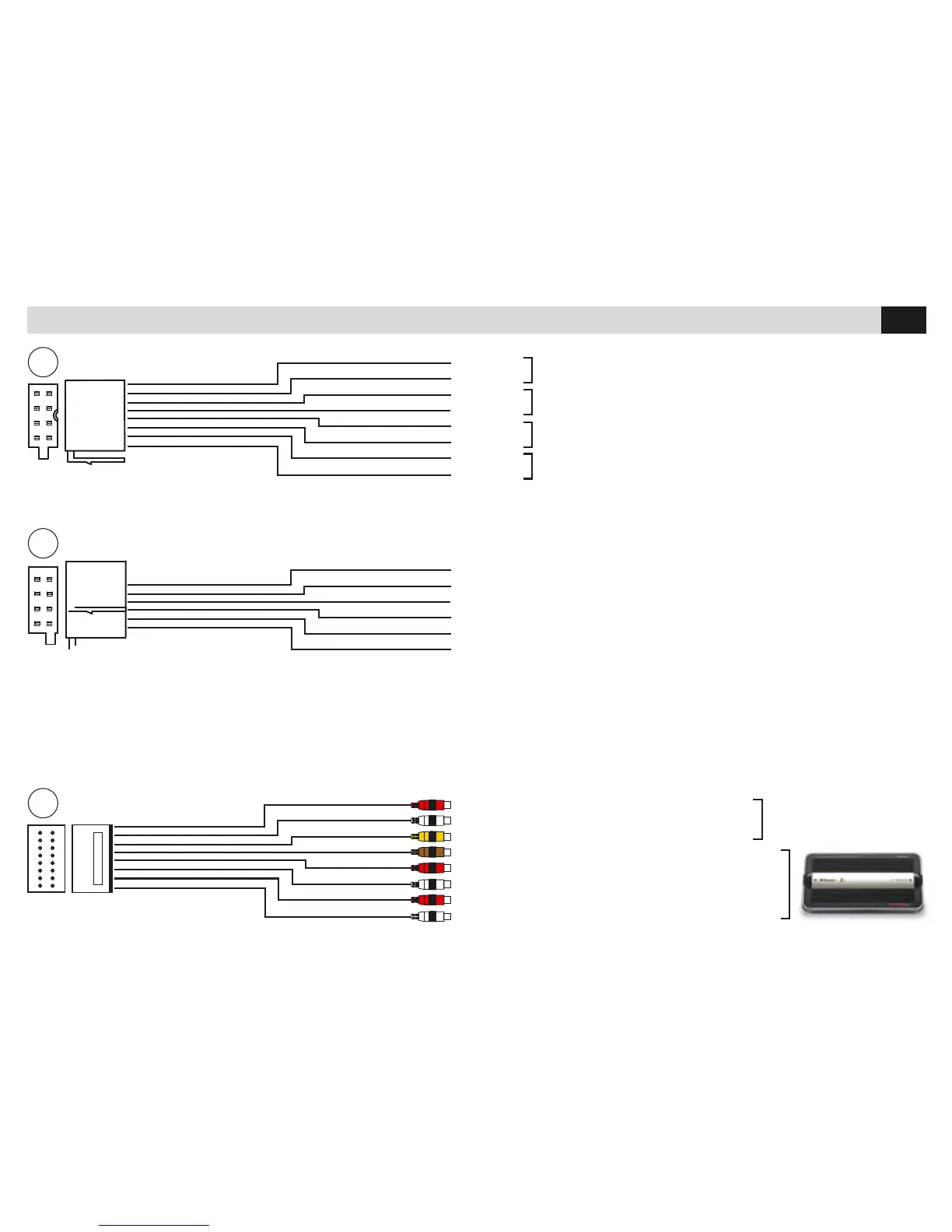

CONNEXIONS • KABEL-VERBINDUNGEN
GRIGIO/GRAY
MARRON
BRAUN
NOIR
SCHWARZ
VERDE/GREEN
VERDE-NERO/GREEN-BLACK
BIANCO/WHITE
ROSSO/RED
BIANCO-NERO/WHITE-BLACK
NERO/BLACK
VIOLA/PURPLE
ARANCIONE/ORANGE
VIOLA-NERO/PURPLE-BLACK
BLU/BLUE
GRIGIO-NERO/GRAY-BLACK
GIALLO/YELLOW
+ 12V Positif batterie
+ 12V Après contact
Masse
Illumination / Dimmer
Allumage antenne électrique
Mute
+12V Batterie-Plus
+12V Zündplus
Masse
Beleuchtung / Dimmer
Aktivierung der Elektro-Antenne
Mute
ANTÉRIEURE DROIT / FRONT RECHTS
DROIT
GAUCHE
SORTIE VIDÉO 1
SORTIE SUBWOOFER
ANTÉRIEURE DROITE
ANTÉRIEURE GAUCHE
POSTÉRIEURE DROITE
POSTÉRIEURE GAUCHE
RECHTS
LINKS
AUSGANG VIDEO 1
AUSGANG SUB-WOOFER
FRONT RECHTS
FRONT LINKS
HECK RECHTS
HECK LINKS
ANTÉRIEURE GAUCHE / FRONT LINKS
POSTÉRIEURE DROIT / HECK RECHTS
POSTÉRIEURE GAUCHE / HECK LINKS
ENTRÉES AV 1 / EINGANG AV 1
FRONT R +
FRONT R -
FRONT L +
FRONT L -
REAR R +
REAR R -
REAR L +
REAR L -
AUX IN R
AUX IN L
AUX VIDEO 1
SUB WOOFER
FRONT R
FRONT L
REAR R
REAR L
SORTIES HAUTS-PARLEURS
LAUTSPRECHER-AUSGÄNGE
ALIMENTATION
STROM-ZUFUHR
SORTIES PRE – AMPLIFIEES
PRE-AMP-AUSGÄNGE
Sur certaines voitures, pendant l’allumage, le VM036 peut s’éteindre avant de se rallumer. Pour éviter cet inconvénient, brancher le temporisateur d’alluma-
ge 5/145 au câble rouge ACC.
Auf einigen Wagen-Modellen kann es vorkommen, dass beim Anlassen des Motors, der VM036 sich von selbst ausschaltet und dann wieder einschaltet.
Diesen Umstand kann man verhindern, indem man den Zeitgeber 5/145 am roten ACC-Kabel anschliesst.
MARRONE/BROWN
BATT
ACC
GND
ILLUMI
P. ANT
MUTE
