Phonocar vm 032 - Page 37

37
E
CONEXIONES
ROSA
ROSA
AZUL-BLANCO
AZUL
VERDE-BLANCO
VERDE
MARRÓN-NEGRO
MARRÓN-NEGRO
NARANJA-BLANCO
NARANJA-BLANCO
MARRÓN-BLANCO
AMARILLO
VERDE
VERDE
CAMERA
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
+
Luces de marcha atrás

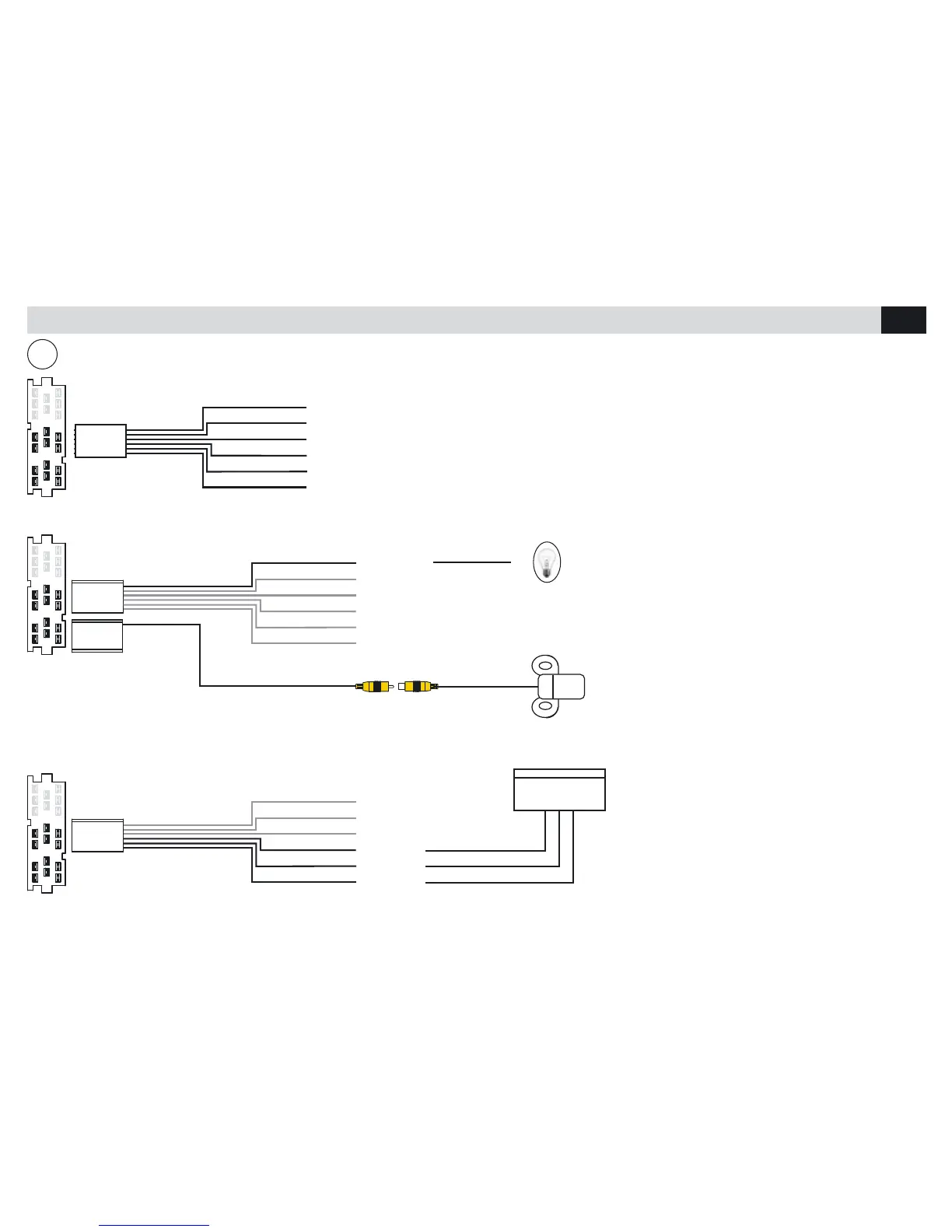

Conexiones para Retro camara
SERVICIOS
Conexión para Mandos de Volante Resistivos
CAR CONNECTORS
Para las conexiones al conector original del coche utilizar los esquemas
presentes en el manual del usuario del interfaz 4/083.
Correspondencia color cables
VM036 4/083
MARRON-NEGRO .........................................➡ ........VERDE / GREEN
NARANJA-BLANCO ......................................➡ ...........ROSA / PINK
MARRON-BLANCO / BROWN-WHITE .........➡ ............GRIS / GREY
Para los esquemas que solo utilizan un único cable es necesario conectar el
cable MARRON-NEGRO a la masa del coche.
ROSA
AZUL-BLANCO
VERDE-BLANCO
MARRÓN-NEGRO
NARANJA-BLANCO
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
Activación retro cámara
Remoto amplificador
Freno de mano (conexión obligatoria)
Masa Mandos de volante
Línea A Mandos de volante
Línea B Mandos de volante
VERDE
1
MARRÓN-BLANCO
MARRÓN-BLANCO
