Phonocar vm 032 - Page 38

38
E
2
4
3

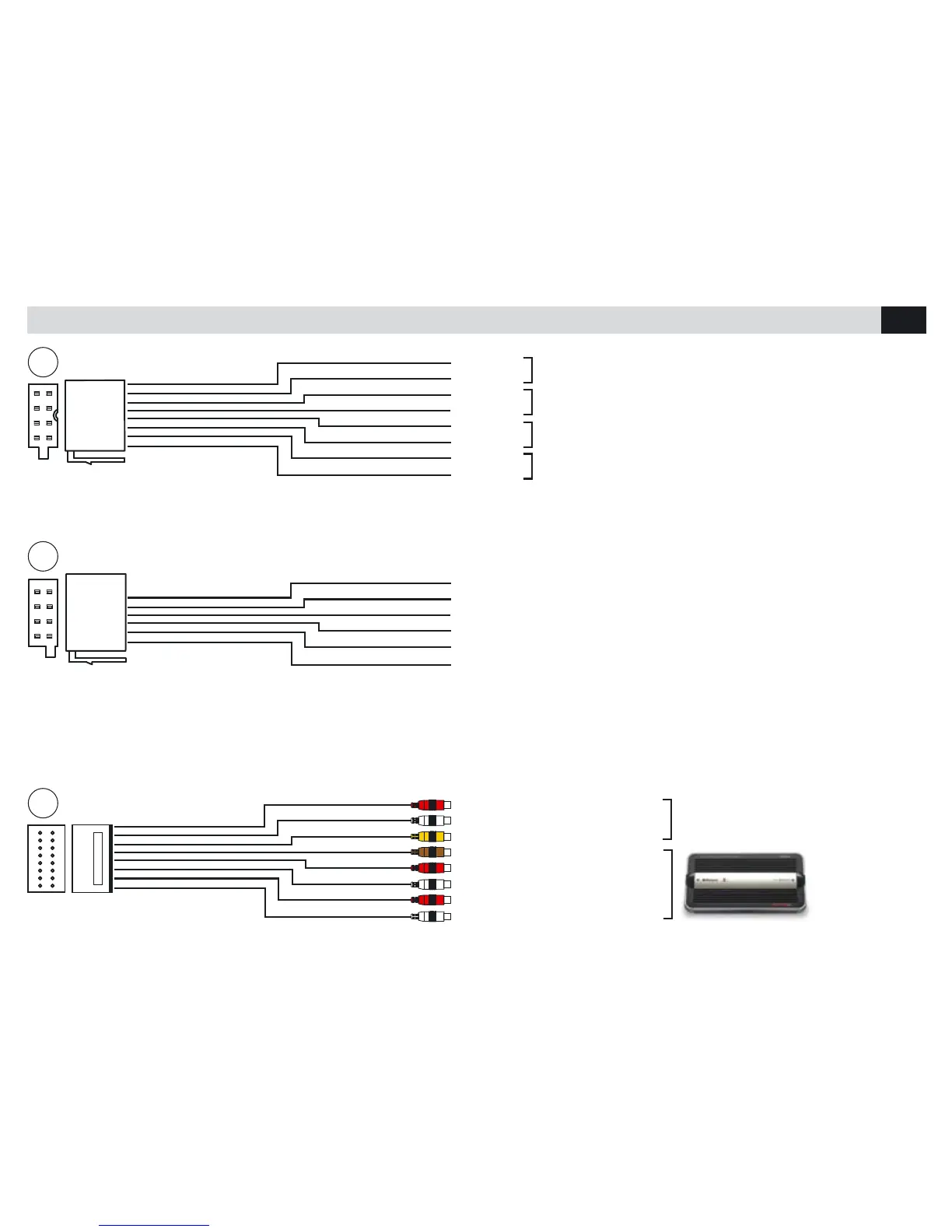

CONEXIONES
GRIS
MARRÓN
NEGRO
VERDE
VERDE-NEGRO
BLANCO
ROJO
BLANCO-NEGRO
NEGRO
PURPURA
NARANJA
PURPURA-NEGRO
AZUL
GRIS-NEGRO
AMARILLO
+12V Positivo batería
+12V Bajo llave
Masa
Iluminación / Dimmer
Encendido antena eléctrica
Mute
ANTERIOR DERECHO
DERECHO
IZQUIERDO
SALIDA VIDEO 1
SALIDA SUB WOOFER
ANTERIOR DERECHO
ANTERIOR IZQUIERDO
POSTERIOR DERECHO
POSTERIOR IZQUIERDO
ANTERIOR IZQUIERDO
POSTERIOR DERECHO
POSTERIOR IZQUIERDO
ENTRADA A/V 1
FRONT R +
FRONT R -
FRONT L +
FRONT L -
REAR R +
REAR R -
REAR L +
REAR L -
AUX IN R
AUX IN L
AUX VIDEO 1
SUB WOOFER
FRONT R
FRONT L
REAR R
REAR L
SALIDAS ALTAVOCES
ALIMENTACION
SALIDAS PRE-AMP
En algunos coches durante el arranque del motor el VM036 podría apagarse y después encenderse. Para evitar esta molestias conectar el temporizador
de encendido art. 5/145 en el cable rojo ACC.
MARRON
BATT
ACC
GND
ILLUMI
P. ANT
MUTE
