- 13 -
Defectos - Averías
• Cortocircuito en el circuito de entrada: La
tensión de alimentación cae y los contactos
de seguridad se abren a través de un
fusible electrónico. Una vez haya
desaparecido la causa del error y se haya
desconectado la tensión de alimentación
durante aprox. 1 minuto, el dispositivo
volverá a estar listo para el servicio.
• Funcionamiento defectuoso de los
contactos: En contactos soldados por
sobrecalentamiento no es posible
reactivar el dispositivo después de abrirse
el circuito de entrada.
• No está encendido el LED “Power”:
Cortocircuito o falta la tensión de
alimentación.
Errori - guasti
• Cortocircuito nel circuito d’ingresso: Un
fusibile elettronico interrompe
l’alimentazione ed i contatti di sicurezza si
aprono. Una volta rimosso la causa del
gausto e interrotto la tensione di
alimentazione, il dispositivo sarà pronto al
funzionamento dopo circa un minuto.
• Malfunzionamenti dei contatti: In caso di
contatti saldati tra loro, non è possibile la
riattivazione dopo l’apertura del circuito di
ingresso.
• Il LED «Power» non si accende:
cortocircuito o mancanza della tensione di
alimentazione.
Fouten - Storingen
• Kortsluiting in het ingangscircuit: De
voedingsspanning valt uit en de
veiligheidscontacten worden via een
elektronische zekering geopend. Na het
wegvallen van de storingsoorzaak en het
uitschakelen van de bedrijfsspanning voor
ca. 1 minuut is het apparaat weer
bedrijfsklaar.
• Contactfout: bij verkleefde contacten is na
openen van het ingangscircuit geen
nieuwe activering mogelijk.
• LED „Power“ licht niet op: kortsluiting of
voedingsspanning ontbreekt.

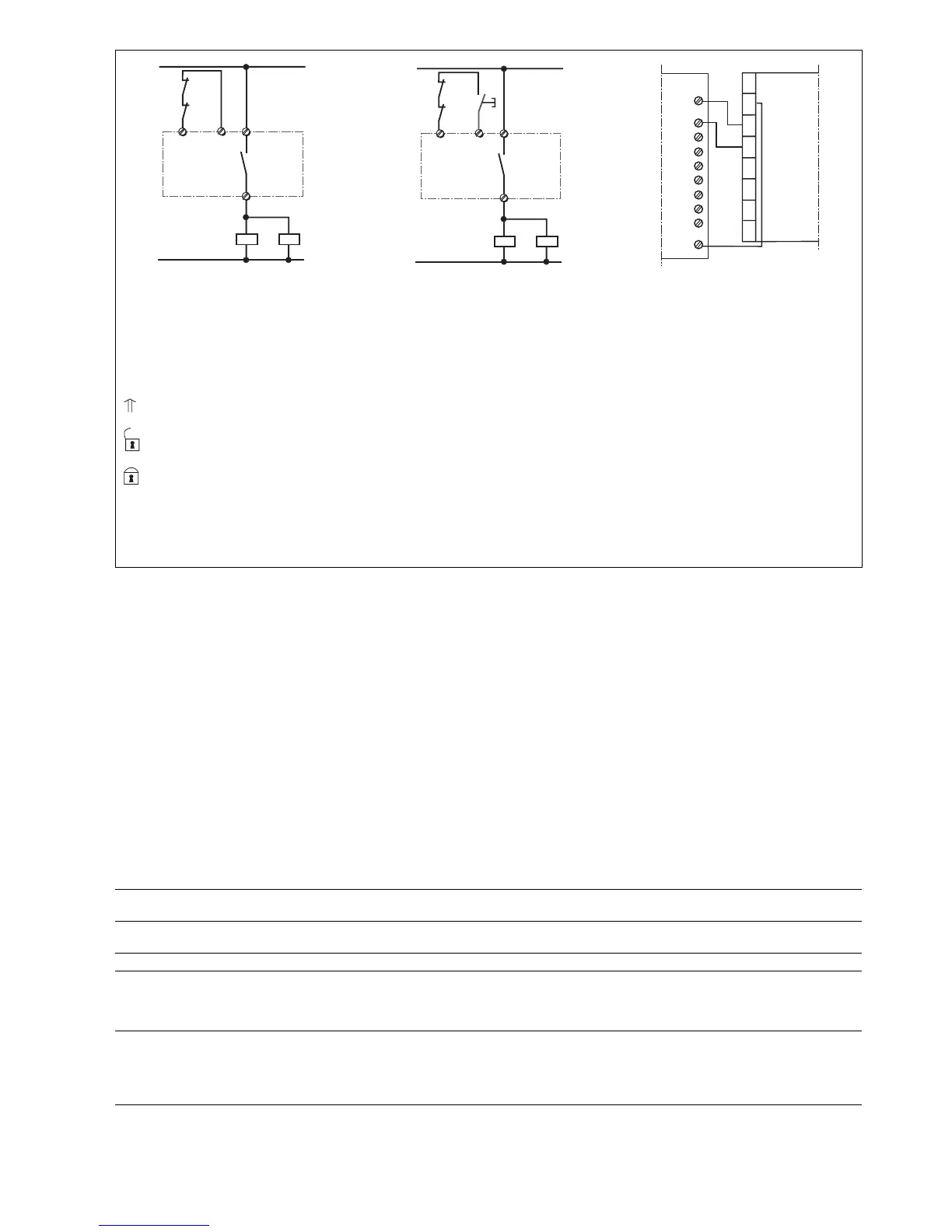

Fig.9: como la Fig. 8 con rearme super-
visado/come Fig. 8 con start controllato/
zoals fig. 8 met bewaakte start
Fig. 8: Ejemplo de conexión para
contactores externos, monocanal, rearme
automático/Esempio di collegamento per
relè esterni, monocanale, start automatico/
Aansluitvoorbeeld van externe
magneetschakelaars, eenkanalig,
automatische start
Fig. 10: Ejemplo de conexión para salida
de semiconductor/Esempio di collega-
mento per uscita a semiconduttore/
Aansluitvoorbeeld van halfgeleideruitgang
E0.0
+ 24V
E0.1
E0.2
E0.3
A0.0
A0.1
A0.2
A0.3
0V
SPS
Y31
Y30
A2
PNOZ X3P
Y32
14
24
42
34
14
K5 K6
13
S33 S34
K5
K6
1L1
1L2
S3
14
K5 K6
13
S13 S14
K5
K6
1L1
1L2
S1/S2: Interruptor de parada de emergencia o de puerta protectora/Pulsante di arresto
di emergenza o finecorsa riparo mobile/Noodstop- of hekschakelaar
S3: Pulsador de rearme/Pulsante di start/Startknop
Elemento accionado/Elemento
azionato/Bekrachtigd element
Puerta abierta/riparo aperto/Hek
open
Puerta cerrada/riparo
chiuso/Hek gesloten
Datos técnicos / Dati tecnici / Technische gegevens
Tensión de funcionamiento U
B
/Tensione di alimentazione U
B
/Voedingsspanning U
B
Tolerancia de tensión/Tolleranza di tensione/Spanningstolerantie
Consumo de energía con U
B
/Potenza assorbita con U
B
/Opgenomen vermogen bij U
B
Rango de frequencia/Gamma di frequenza/Frequentiebereik
Tensiòn y corriente en/Tensione e corrente su/Spanning en stroom op
Circuito de entrada/Circuito di entrata/Ingangscircuit
Circuito de rearme/Circuito di start/startcircuit
Circuito de realimentaciòn/Circuito di retroazione/Terugkoppelcircuit
Contactos de salida según EN 954-1/Contatti di uscita secondo EN 954-1/
Uitgangscontacten volgens EN 954-1
Contactos de seguridad (N.A.), categoría 4/contatti di sicurezza (NA), categoria 4/
veiligheidscontacten (M), categorie 4
Contactos auxiliares (N.C.)/contatti ausiliari (NC)/hulpcontacten (V)
24 - 240 V AC/DC
-15 ... +10 %
U
B
DC: 2,5 W
U
B
AC: 5,0 VA
50 ... 60 Hz
U
B
= 24 V DC: 35 mA
U
B
= 24 V DC: 50 mA
U
B
= 24 V DC: 20 mA
3
1
