- 5 -
Erreurs - Défaillances
• Défaut de masse du PNOZ X3P:
un fusible électronique entraîne l’ouverture
des contacts de sortie. Une fois la cause
du défaut éliminée et la tension
d’alimentation coupée, l’appareil est à
nouveau prêt à fonctionner après environ 1
minute.
• Défaut de fonctionnement des contacts de
sortie: en cas de soudage d’un contact lors
de l’ouverture du circuit d’entrée, un
nouvel réarmement est impossible.
• LED "Power" éteinte: tension
d'alimentation non présente ou court-
circuit interne.
Fehler - Störungen
• Erdschluss bei PNOZ X3P:
Eine elektronische Sicherung bewirkt das
Öffnen der Ausgangskontakte. Nach
Wegfall der Störungsursache und
Abschalten der Versorgungsspannung für
ca. 1 min ist das Gerät wieder betriebs-
bereit.
• Fehlfunktionen der Kontakte: Bei ver-
schweißten Kontakten ist nach Öffnen des
Eingangskreises keine neue Aktivierung
möglich.
• LED "Power" leuchtet nicht: Kurzschluss
oder Versorgungsspannung fehlt.
Faults
• Earth fault on PNOZ X3P:
An electronic fuse causes the output
contacts to open. Once the cause of the
fault has been removed and operating
voltage is switched off, the unit will be
ready for operation after approximately 1
minute.
• Contact failure: In the case of welded
contacts, no further activation is possible
following an opening of the input circuit.
• LED "Power" is not illuminated if short-
circuit or the supply voltage is lost.

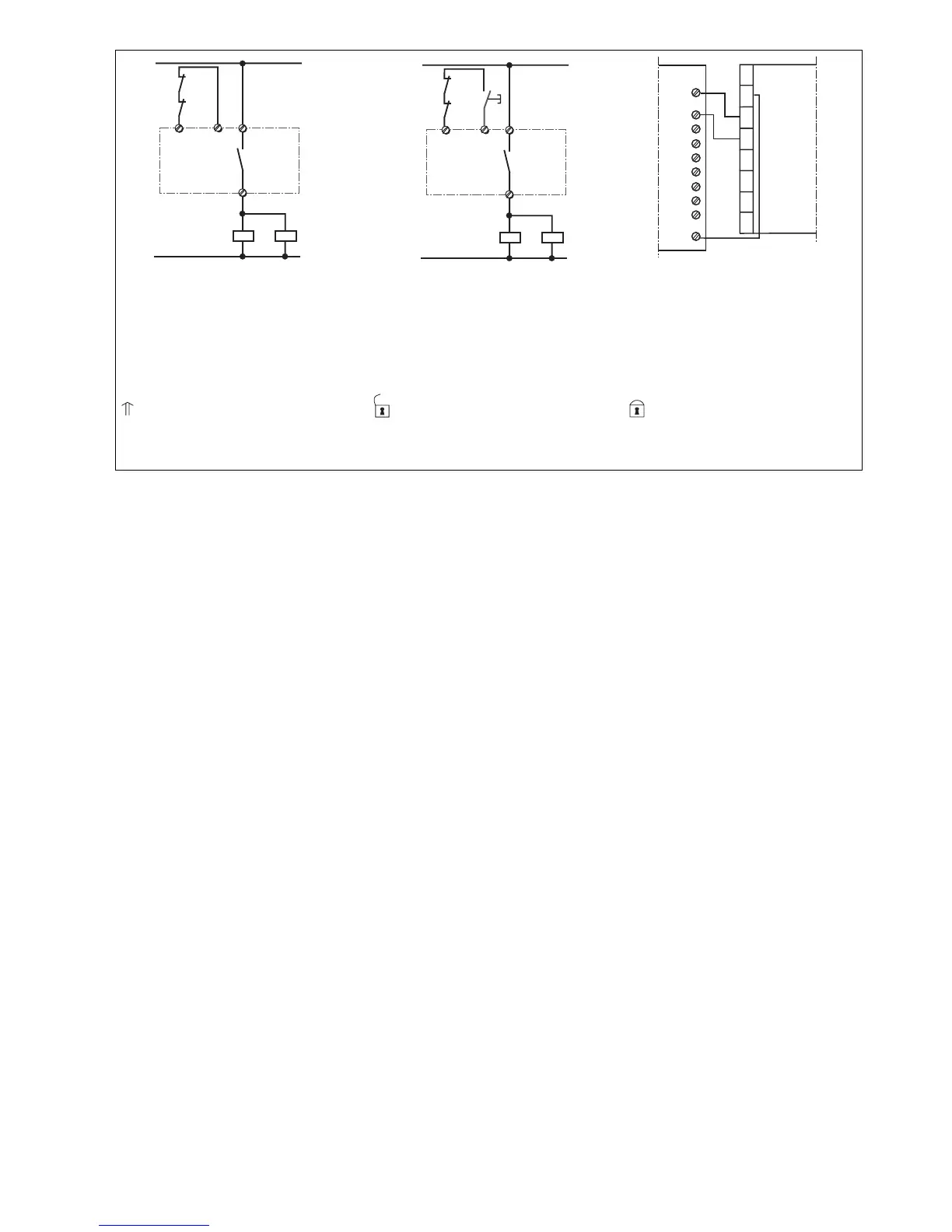

Fig. 9: wie Fig. 8 mit überwachtem Start/
Like Fig. 8 with monitored reset/comme Fig.
8 avec surveillance du poussoir de
validation
Fig. 8: Anschlussbeispiel für externe
Schütze, einkanalig, automatischer Start/
Connection example for external contactors/
relays, single-channel, automatic reset/
Branchement contacteurs externes,
commande par 1 canal, validation
automatique
Fig. 10: Anschlussbeispiel für Halbleiteraus-
gang/Connection of semiconductor output/
Câblage de la sortie statique
E0.0
+ 24V
E0.1
E0.2
E0.3
A0.0
A0.1
A0.2
A0.3
0V
SPS
Y31
Y30
A2
PNOZ X3P
Y32
14
24
42
34
14
K5 K6
13
S33 S34
K5
K6
1L1
1L2
S3
14
K5 K6
13
S13 S14
K5
K6
1L1
1L2
betätigtes Element/Switch
activated/élément actionné
Tür nicht geschlossen/Gate open/
porte ouverte
Tür geschlossen/Gate closed/
porte fermée
S1/S2: NOT-AUS- bzw. Schutztürschalter/Emergency Stop Button, Safety Gate Limit Switch/Poussoir AU, détecteurs de position
S3: Starttaster/Reset button/Poussoir de réarmement
