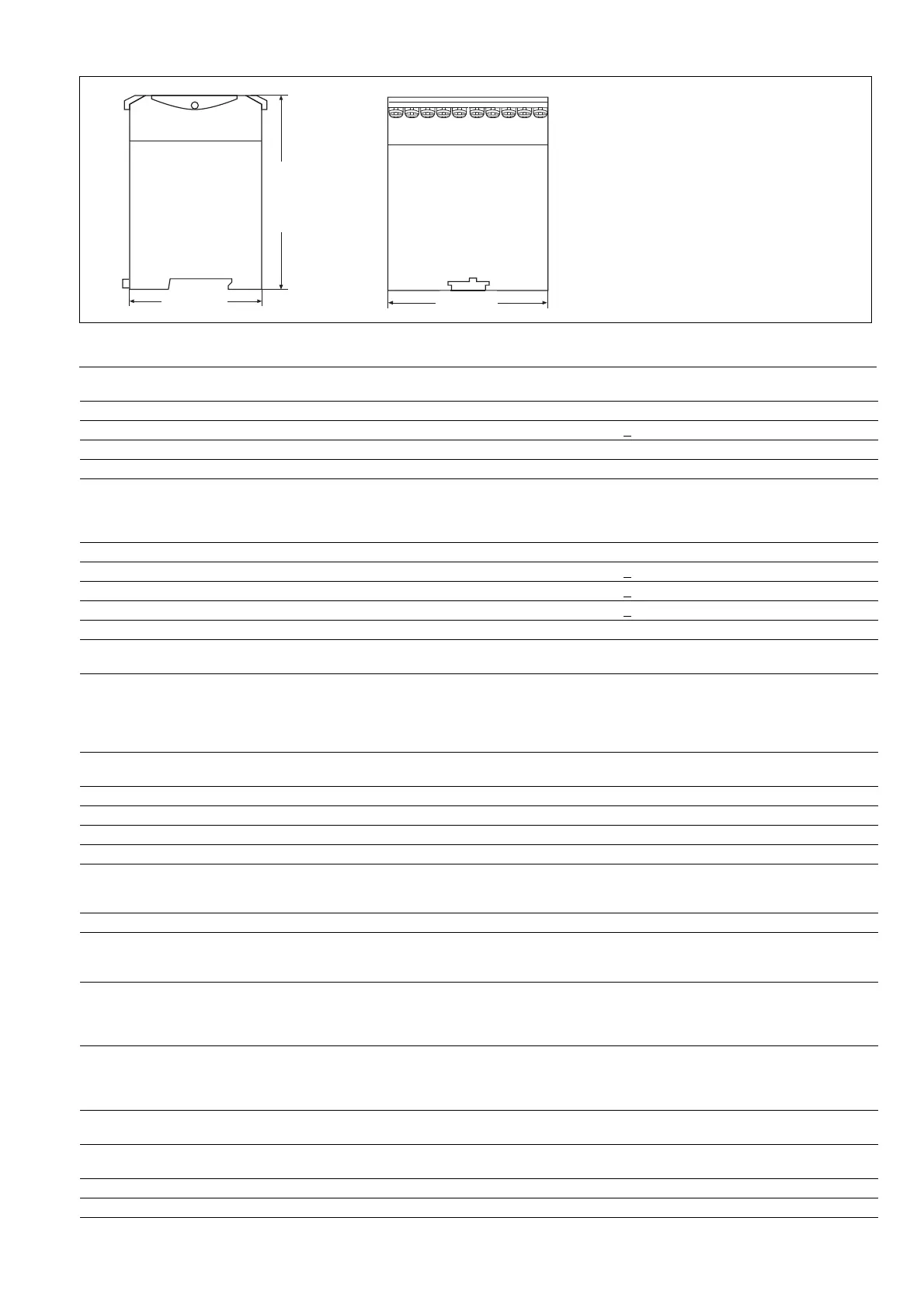

Abmessungen in mm (")/Dimensions in mm (")/Dimensions en mm (")
75 (2.95")
110 (4.33")
90 (3.54")
Technische Daten/Technical Data/Caractéristiques techniques
Betriebsspannung/Operating Voltage/Tension d’alimentation U
B
AC: 24, 42, 48, 100, 110, 115, 120, 127,
230, 240 V; DC: 24 V
Spannungstoleranz/Voltage Tolerance/Plage de la tension d’alimentation 85-110 %
Leistungsaufnahme bei U
B
/Power Consumption/Consommation < 5 VA; 3,5 W
Frequenzbereich/Frequency Range/Fréquence AC: 50-60 Hz
Restwelligkeit/Residual Ripple/Ondulation résiduelle DC: 160 %
Ausgangskontakte nach EN 954-1, 12/96, Kategorie 4 3 Sicherheitskontakte (S), 1 Hilfskontakt (O)
Output Contacts to EN 954-1, 12/96, category 4 3 Safety Contacts (N/O), 1 Auxilliary
Contact (N/C)
Contacts de sortie d'après EN 954-1, 12/96, catégorie 4
3 contacts de sécurité (F), 1 contact d'info (O)
Kontaktmaterial/Contact material/Matériau contact AgSnO
2
Anzugverzögerung/Delay-on Energisation/Temps de réarmement < 150 ms
Rückfallverzögerung K3/Delay-on De-Energisation K3/Temps de retombée de K3 < 90 ms
Rückfallverzögerung/Delay-on De-Energisation/Temps de retombée < 50 ms
Gleichzeitigkeit/Simultaneity/Désynchronisme/ T11-T12, T12-T22 ca./appx./env. 75 ms
Spannung und Strom an/Voltage and Current at/Tension et courant à 24 V, 50 mA, DC
T11,T12, T22, T33, T34, X1, X2
Schaltvermögen nach/Switching Capability to/Caractéristiques de commutation
EN 60947-4-1, 10/91 AC1: 240 V/0,03 ... 8 A/2000 VA
400 V/0,03 ... 5 A/2000 VA
DC1: 24 V/0,03 ... 8 A/200 W
EN 60947-5-1, 02/05 (DC13: 6 Schaltspiele/Min, 6 cycles/min, 6 manoeuvres/min) AC15: 230 V/5 A; DC13: 24 V/7 A
Überbrückung bei Spannungseinbrüchen/Max.supply interruption before ca./appx./env. 35 ms
de-energisation/tenue aux micro-coupures
Betriebstemperatur/Operating Temperature/Température d’utilisation -10 ... + 55 °C
Lagertemperatur/Storage Temperature/Température de stockage -40 ... +85 °C
Klimabeanspruchung/Climate Suitability/Conditions climatiques IEC 60068-2-3, 1969
EMV/EMC/CEM EN 61000-6-2, 08/02, EN 61000-6-3, 08/02
Schwingungen nach/Vibrations to/Vibrations d'aprés EN 60068-2-6, 04/95 Frequenz/Frequency/Frequence: 10 ... 55
Hz
Amplitude/Amplitude/Amplitude: 0,35 mm
Luft- und Kriechstrecken/Airgap Creepage/Cheminement et claquage EN 60664-1, 11/03
Kontaktabsicherung extern (EN 60947-5-1, 02/05) 10 A flink oder 6,3 A träge
External Contact Fuse Protection (EN 60947-5-1, 02/05) 10 A quick/6.3 A slow acting
Protection des contacts (EN 60947-5-1, 02/05) 10 A rapide ou 6,3 A normal
Schutzart/Protection/Indice de protection
Einbauraum (z. B. Schaltschrank)/Min. mounting (eg. panel)/Lieu d'implantation (ex. armoire) IP 54
Gehäuse/Housing/Boîtier IP 40
Klemmenbereich/Terminals/Bornes IP 20
Max.Querschnitt des Außenleiters Einzelleiter oder mehrdrähtiger Leiter mit
Max. cable cross section Adernendhülse/Single-core or multicore with
Raccordement crimp connectors/fils séparés ou fils groupés
avec embout: 2 x 2,5 mm
2
Anzugsmoment für Anschlußklemmen (Schrauben)/torque setting for connection terminal screws/
1,2 Nm
couple de serrage (bornier)
Gehäusematerial/Housing material/Matériau boîtier Kunststoff/Plastic/Plastique
Thermoplast Noryl SE 100
Abmessungen H x T x B/Dimensions H x D x W/Dimensions H x L x P 75 (2.95") x 110 (4.33") x 90 (3.54") mm
Gewicht/Weight/Poids AC: 700 g, DC: 640 g
