Pioneer PDP-506XDE - Verwendung des HDMI-Eingangs; Anschließen von HDMI-Ausrüstung

61
Ge
Einsatz externer Geräte
13
Deutsch
Verwendung des HDMI-Eingangs
Dieses Plasma Display-System ist mit zwei HDMI-Anschlüssen
(INPUT 3 und 4) für digitale Video- und Audiosignale
ausgestattet. Zur Verwendung aktivieren Sie den HDMI-
Anschluss und geben die Typen der Audio- und Videosignale
an, die von der angeschlossenen Ausrüstung zu erwarten sind.
Bezüglich Signaltypen siehe Bedienungsanleitung für das
entsprechende angeschlossene Gerät.
Bevor Sie das Menü abrufen, drücken Sie INPUT 3 oder INPUT
4 an der Fernbedienung, bzw. drücken Sie INPUT am Media
Receiver, um EINGANG 3 oder EINGANG 4 zu wählen.
Das System bietet die folgende Audio-Unterstützung:
• Linear-PCM (STEREO 2-K)
• Abtastfrequenz: 32 kHz, 44,1 kHz, 48 kHz
ZUR BEACHTUNG
• PC-Signale stimmen nicht überein.

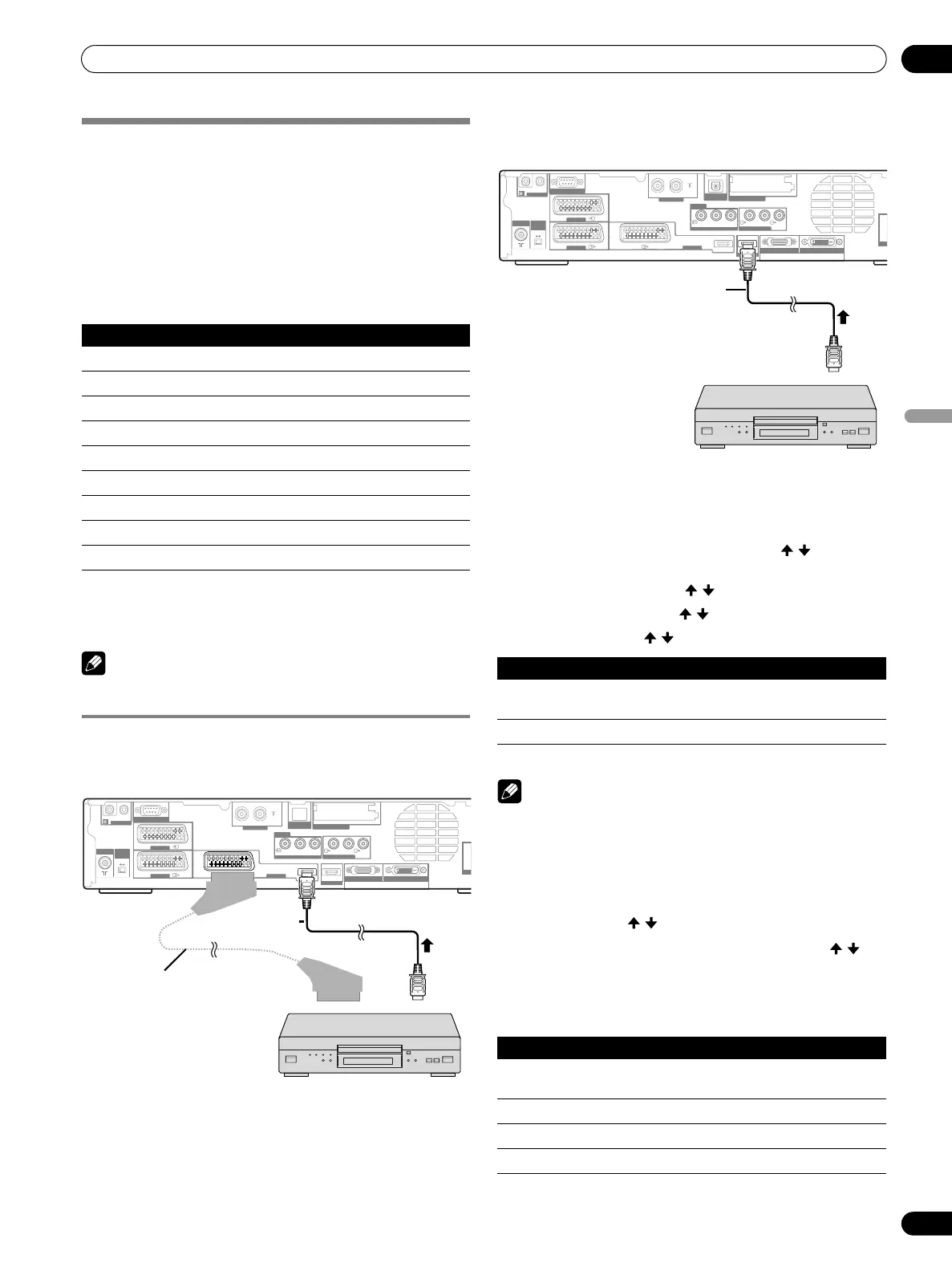

Anschließen von HDMI-Ausrüstung
Bei Gebrauch des INPUT 3 HDMI-Anschlusses:
Bei Gebrauch des INPUT 4 HDMI-Anschlusses:
Aktivieren des HDMI-Anschlusses:
Bei Gebrauch des INPUT 3 HDMI-Anschlusses gehen Sie wie
nachfolgend beschrieben vor, um den Anschluss zu aktivieren.
1 Drücken Sie HOME MENU.
2 „Weiterführende Einstellungen“ wählen ( / , dann
ENTER).
3 „HDMI Eingabe“ wählen ( / , dann ENTER).
4 „Einstellungen“ wählen ( / , dann ENTER).
5 „Aktiviert“ wählen ( / , dann ENTER).
6 Drücken Sie HOME MENU, um das Menü zu verlassen.
ZUR BEACHTUNG
• Der INPUT 4 HDMI-Anschluss bedarf keiner Aktivierung;
dieser Anschluss kann nicht manuell deaktiviert werden.
Angeben des Typs der digitalen Videosignale:
1 Wiederholen Sie die Schritte 1 bis 3 für „Aktivieren des
HDMI-Anschlusses“.
2 „Video“ wählen ( / , dann ENTER).
3 Zuordnungstabelle für Eingangssignale wählen ( / ,
dann ENTER).
• Wenn Sie „Auto“ gewählt haben, versucht das System
bei Empfang digitaler Videosignale deren Typ zu
identifizieren.
4 Drücken Sie HOME MENU, um das Menü zu verlassen.
Eingangssignal-Korrelationstabelle
1920∗1080i@50Hz
720∗576p@50Hz
1280∗720p@50Hz
720(1440)∗576i@50Hz
1920∗1080i@59,94/60Hz
720∗480p@59,94/60Hz
1280∗720p@59,94/60Hz
720(1440)∗480i@59,94/60Hz
1920∗1080p@24Hz
INPUT 1
INPUT 1
CONTROL
SERVICE ONLY
IN OUT
ANT
i /o link.A
SELECT
INPUT
2 3
INPUT 3
HDMI HDMI
SYSTEM CABLE
ANT(DIGITAL)
INOUT
OPTICAL
DIGITAL OUT
COMMON INTERFACE
INPUT 2
COMPONENT VIDEO
Y
AUDIO OUTPUT
INPUT 4
R-AUDIO-L SUB
WOOFER
PB PR
BLACK
WHITE
M
e
di
a-
R
ece
i
ver
(Rü
c
k
se
it
e
)
HDMI-Kabel
(im Fachhandel
erhältlich)
SCART-Kabel
(im Fachhandel erhältlich)
Schließen Sie das SCART-
Kabel nur zur Eingabe analoger
Audiosignale an.
HDMI-Gerät
Gegenstand Beschreibung
Deaktiviert
(Werksvorgabe)
Deaktiviert den HDMI-Anschluss.
Aktiviert Aktiviert den HDMI-Anschluss.
Gegenstand Beschreibung
Auto
(Werksvorgabe)
Identifiziert zugeführte digitale
Videosignale automatisch.
Farbe 1 Digitale Komponenten-Videosignale (4:2:2) verriegelt
Farbe 2 Digitale Komponenten-Videosignale (4:4:4) verriegelt
Farbe 3 Digitale RGB-Signale verriegelt
INPUT 1
INPUT 1
CONTROL
SERVICE ONLY
IN OUT
ANT
i /o link.A
SELECT
INPUT
2 3
INPUT 3
HDMI HDMI
SYSTEM CABLE
ANT(DIGITAL)
INOUT
OPTICAL
DIGITAL OUT
COMMON INTERFACE
INPUT 2
COMPONENT VIDEO
Y
AUDIO OUTPUT
INPUT 4
R-AUDIO-L SUB
WOOFER
PB PR
BLACK
WHITE
M
e
di
a-
R
ece
i
ver
(Rü
c
k
se
it
e
)
HDMI-Gerät
HDMI-Kabel
(im Fachhandel
erhältlich)
