Raccordement de votre équipement
Raccordement d’un téléviseur ou de lecteurs

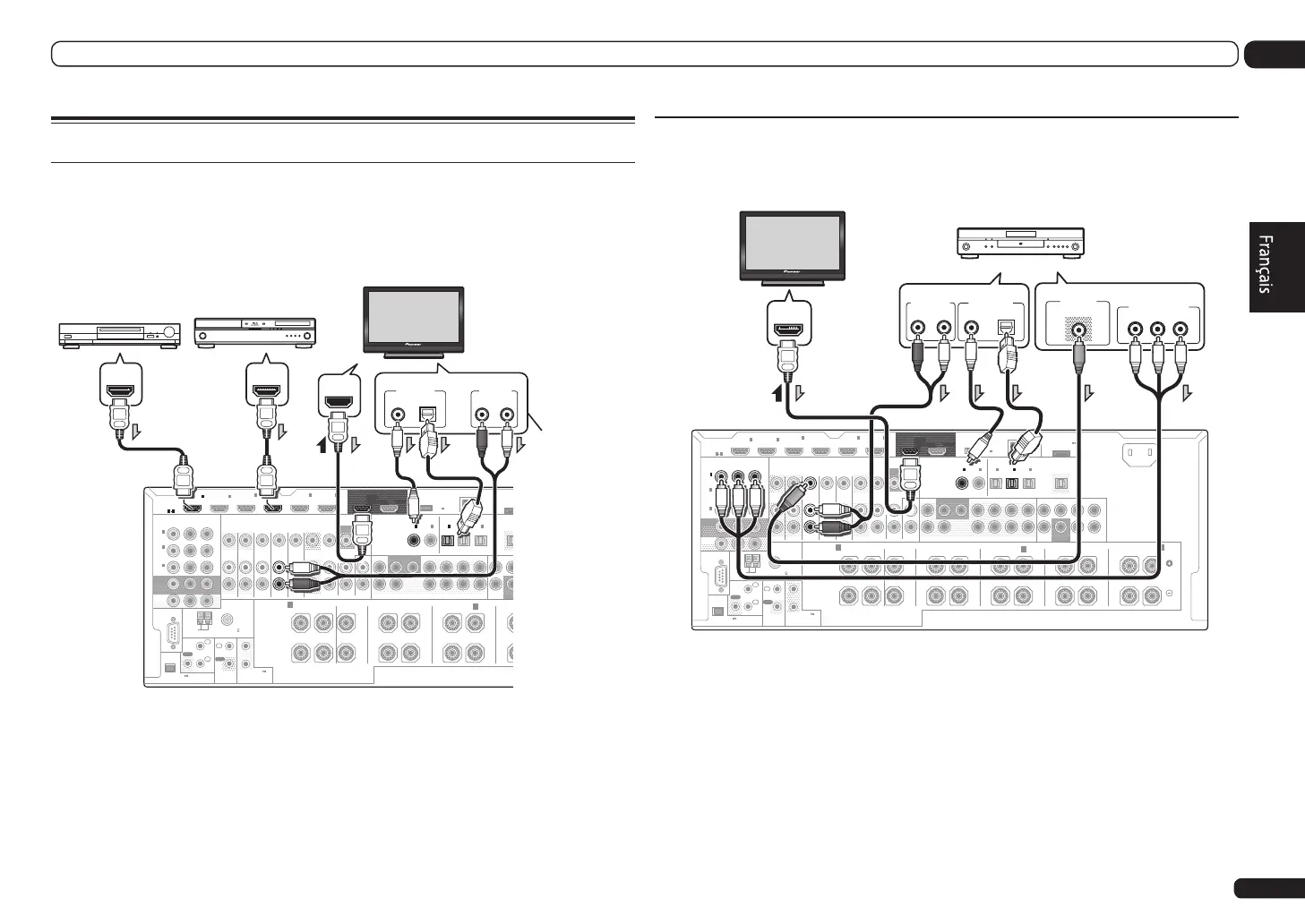

Connexion via HDMI
Si vous avez un composant équipé d’une prise HDMI ou DVI (avec HDCP) (Lecteur Blu-ray Disc
(BD), etc.), vous pouvez le raccorder à ce récepteur à l’aide d’un câble HDMI en vente dans le com-
merce.Si le téléviseur et les lecteurs prennent en charge la fonction Control par l’HDMI, les fonc-
tions pratiques de la Control par l’HDMI peuvent être utilisées (consultez la section Commande par
l’HDMI dans le mode d’emploi sur le CD-ROM).
RS-232C
ZONE 2
IN IN IN IN
DVR/BDR
OUTOUT
ZONE 3
OUT
TV/SAT VIDEO
IN
PHONO
GND
SIGNAL
CD IN
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUT
SUBWOOFER
12
COMPONENT VIDEO
YP
B
P
R
ASSIGNABLE
MONITOR
OUT
ZONE2
OUT
(
DVD
)
IN
1
(
DVR/
BDR
)
IN
2
(
VIDEO
)
IN
3
FRONT
CENTER
SURROUND SURR BACK F HEIGHTF WIDE CENTFRONT
(
CD
)(
DVD
)
COAXIAL
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR
)(
TV/SAT
)
OPTICAL
ASSIGNABLE
IN
1
IN
2
IN
3
O
U
(
VIDEO
)
(
OUTP
U
0.1 A
ADAPTE
CU-RF100
DC OUTPUT
for WIRELESS LAN
(
10/100
)
LAN
(
OUTPUT
5 V
0.6 A MAX
)
FRONTCENTER
RL RLRLR
(
Single
)
SPEAKERS
FRONT WIDE /
B
FRONT HEIGHT
A
FM UNBAL 75
AM LOOP
ANTENNA
(
OUTPUT 5 V
150 mA MAX
)
CONTROL
IR
OUT
IN
OUT
IN
1
IN
2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
HDMI
BD IN
(VIDEO)
IN
1
IN
2
IN
4
(DVD)
IN
5
(DVR/BDR)
IN
6
ASSIGNABLE
1 6
SUBWO
DIGITAL OUT
COAXIAL OPTICAL
ANALOG
RL
AUDIO OUT
HDMI IN
HDMI OUT HDMI OUT
Lecteur de disque Blu-ray
compatible HDMI/DVI
Autre composant
HDMI/DVI
Moniteur compatible
HDMI/DVI
Sélectionnez-en une
Cette liaison est
nécessaire pour
pouvoir
écouter le son du
téléviseur ou du
récepteur.
(ARC)
! Si vous raccordez un moniteur compatible HDMI/DVI par la prise HDMI OUT 2, réglez la sortie
HDMI sur HDMI OUT 2 ou HDMI OUT ALL. Consultez la section Commutation de la sortie HDMI
dans le mode d’emploi sur le CD-ROM.
! Les lecteurs peuvent aussi être raccordés à d’autres prises que la prise HDMI (consultez la section
Raccordement d’un lecteur DVD sans sortie HDMI à la page 21).
! Pour que le récepteur puisse restituer le son du téléviseur, il faut raccorder le récepteur et le
téléviseur à l’aide de câbles audio.
— Lorsque le téléviseur et le récepteur sont raccordés par des liaisons HDMI, le son du téléviseur est
transmis au récepteur par la prise HDMI OUT et aucun autre câble audio n’est nécessaire dans
la mesure où le téléviseur présente la fonction HDMI ARC (Canal de retour audio). Dans ce cas,
réglez TV Audio dans HDMI Setup sur via HDMI (consultez la section Réglage HDMI dans le
mode d’emploi sur le CD-ROM).
Raccordement d’un lecteur DVD sans sortie HDMI
Le schéma montre comment raccorder un téléviseur (avec entrée HDMI) et un lecteur DVD (ou un
autre lecteur sans entrée HDMI) au récepteur.
RS-232C
ZONE 2
IN IN IN IN
DVR/BDR
OUTOUT
ZONE 3
OUT
TV/SAT VIDEO
IN
PHONO
GND
SIGNAL
CD IN
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUTMULTI CH IN
SUBWOOFER
12
COMPONENT VIDEO
YP
B
P
R
ASSIGNABLE
MONITOR
OUT
ZONE2
OUT
(
DVD
)
IN
1
(
DVR/
BDR
)
IN
2
(
VIDEO
)
IN
3
FRONT
CENTER
SURROUND SURR BACK F HEIGHTF WIDE
L
R
CENTERFRONTSURROUNDSURR BACK
(
CD
)(
DVD
)
COAXIAL
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR
)(
TV/SAT
)
OPTICAL
ASSIGNABLE
IN
1
IN
2
IN
3
OUT
(
VIDEO
)
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
CU-RF100
DC OUTPUT
for WIRELESS LAN
(
10/100
)
LAN
(
OUTPUT
5 V
0.6 A MAX
)
FRONTCENTER SURROUND
SURROUND BACK
RL RLRLRLRL
(
Single
)
(
Single
)
SPEAKERS
FRONT WIDE /
B
FRONT HEIGHT
A A
AC IN
FM UNBAL 75
AM LOOP
ANTENNA
(
OUTPUT 5 V
150 mA MAX
)
CONTROL
IR
OUT
IN
OUT
IN
1
IN
2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
HDMI
BD IN
(VIDEO)
IN
1
IN
2
IN
4
(DVD)
IN
5
(DVR/BDR)
IN
6
ASSIGNABLE
1 6
SUBWOOFER
HDMI IN
ANALOG
R
AUDIO OUT
VIDEO OUT
VIDEO
Y
P
B
PR
COMPONENT VIDEO OUT
DIGITAL OUT
COAXIAL OPTICAL
L
(ARC)
Moniteur compatible HDMI/DVI
Lecteur DVD, etc.
Sélectionnez-en une Sélectionnez-en une
! Pour que le récepteur puisse restituer le son du téléviseur, il faut raccorder le récepteur et le
téléviseur à l’aide de câbles audio (page 21).
— Lorsque le téléviseur et le récepteur sont raccordés par des liaisons HDMI, le son du téléviseur est
transmis au récepteur par la prise HDMI OUT et aucun autre câble audio n’est nécessaire dans
la mesure où le téléviseur présente la fonction HDMI ARC (Canal de retour audio). Dans ce cas,
réglez TV Audio dans HDMI Setup sur via HDMI (consultez la section Réglage HDMI dans le
mode d’emploi sur le CD-ROM).
! Si vous utilisez un câble audio numérique optique, vous devrez indiquer au récepteur l’entrée
numérique à laquelle le lecteur est raccordé (consultez la section Le menu Input Setup dans le
mode d’emploi sur le CD-ROM).
