Anschluss der Geräte

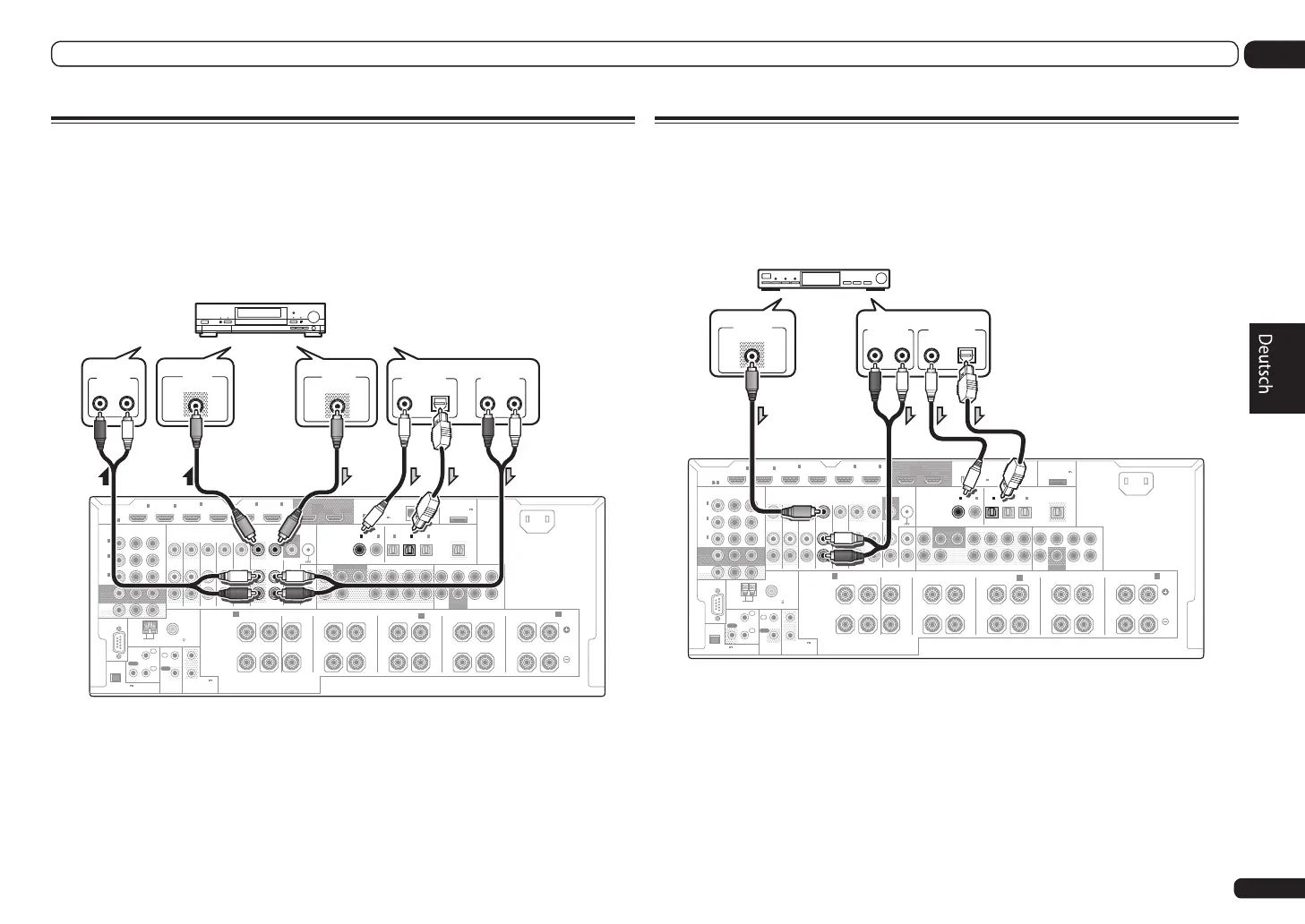

Anschluss eines HDD-/DVD-Recorders, BD-Recorders und
weiterer Videoquellen
Dieser Receiver besitzt zwei Bereiche mit Audio-/Videoeingängen und -ausgängen zum
Anschließen von analogen und digitalen Videogeräten, einschließlich HDD-/DVD-Recorder und
BD-Recorder.
Beim Einstellen Ihres Receivers müssen Sie angeben, an welchen Eingang Sie den Recorder ange-
schlossen haben (siehe auch Das Input Setup-Menü in der Bedienungsanleitung auf CD-ROM).
RS-232C
ZONE 2
IN IN IN IN
DVR/BDR
OUTOUT
ZONE 3
OUT
TV/SAT VIDEO
IN
PHONO
GND
SIGNAL
CD IN
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUTMULTI CH IN
SUBWOOFER
12
COMPONENT VIDEO
YP
B
P
R
ASSIGNABLE
MONITOR
OUT
ZONE2
OUT
(
DVD
)
IN
1
(
DVR/
BDR
)
IN
2
(
VIDEO
)
IN
3
FRONT
CENTER
SURROUND SURR BACK F HEIGHT F WIDE
L
R
CENTERFRONT SURROUND SURR BACK
(
CD
)(
DVD
)
COAXIAL
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR
)(
TV/SAT
)
OPTICAL
ASSIGNABLE
IN
1
IN
2
IN
3
OUT
(
VIDEO
)
(
OUTPUT 5
V
0.1 A MAX
)
ADAPTER PORT
CU-RF100
DC OUTPUT
for WIRELESS LAN
(
10/100
)
LAN
(
OUTPUT
5 V
0.6 A MAX
)
FRONT CENTER
SURROUND
SURROUND BACK
RL RLRLRLRL
(
Single
)
(
Single
)
SPEAKERS
FRONT WIDE /
B
FRONT HEIGHT
A A
AC IN
FM UNBAL 75
AM LOOP
ANTENNA
(
OUTPUT 5 V
150 mA MAX
)
CONTROL
IR
OUT
IN
OUT
IN
1
IN
2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
HDMI
BD IN
(VIDEO)
IN
1
IN
2
IN
4
(DVD)
IN
5
(DVR/BDR)
IN
6
ASSIGNABLE
1 6
SUBWOOFER
DIGITAL OUT
COAXIAL OPTICAL
ANALOG
RL
ANALOG
R
L
AUDIO OUT
AUDIO IN
VIDEO OUT
VIDEO
VIDEO
VIDEO IN
HDD/DVD-Recorder,
BD-Recorder usw.
Wählen Sie eine
! Zum Aufnehmen müssen Sie die analogen Audiokabel anschließen (der digitale Anschluss dient
nur der Wiedergabe).
! Wenn Ihr HDD/DVD-Recorder, BD-Recorder usw. mit einem HDMI-Ausgang ausgestattet ist,
empfehlen wir, ihn an den HDMI DVR/BDR IN-Anschluss des Receivers anzuschließen. Wenn Sie
das tun, verbinden Sie auch den Receiver und das Fernsehgerät über HDMI (siehe Anschluss mit
HDMI auf Seite 21).
Anschluss eines Satelliten- bzw. Kabelreceivers oder einer
anderen Set-Top-Box
Satelliten- und Kabelreceiver sowie terrestrische digitale TV-Tuner sind Beispiele für
Digitalempfänger (sogenannte ‚Set-Top Boxen‘).
Beim Einstellen Ihres Receivers müssen Sie angeben, an welchen Eingang Sie die Set-Top-Box
angeschlossen haben (siehe Das Input Setup-Menü in der Bedienungsanleitung auf CD-ROM).
